本文介绍ZigBee通信中64位地址模式的单播发送函数实现及其验证过程。通过具体实例展示了如何利用64位MAC地址进行设备控制，并附带了关键代码片段。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

【配套源码、文档、软件、硬件等资源，入口见文末】

上一节中我们详细讲述了单播通信的第一种方式——16位地址模式。本节中，我们将讲述单播通信的第二种方式——64位地址模式。

（仅描述与16位地址方式不同之处）

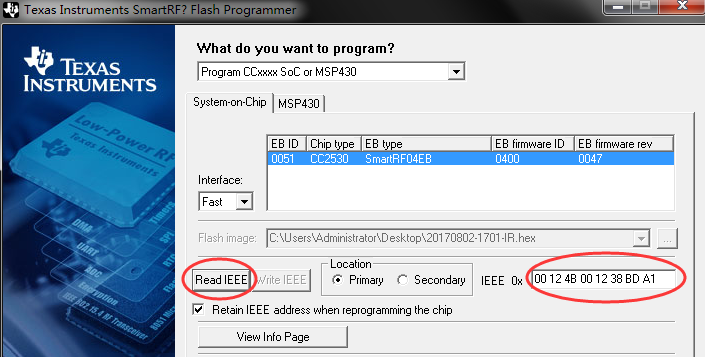

上一节中实现了对16位短地址已知的ZigBee协调器（固定为0x0000）单播控制功能，即无线点灯等；下面我们来实现对16位短地址未知、但64位MAC地址已知的ZigBee设备的单播控制功能；这边我们为了获得目标设备的64位MAC地址，可以将目标设备用仿真下载器连接到电脑，在电脑端Flash Programmer软件中点击“Read IEEE”直接获取，如下图所示：

1、64位地址单播发送函数，声明及定义如下：

......
static void ProjectApp_SendUnicast64( void );
......

static void ProjectApp_SendUnicast64( void )
{
  char theMessageData[ ] = "Unicast data 64\r\n";
  uint8 DestMac[8]={0xA1,0XBD,0X38,0X12,0X00,0X4B,0X12,0X00};//00 12 4B 00 12 38 BD A1

  ProjectApp_DstAddr.addrMode       = (afAddrMode_t)Addr64Bit;
  ProjectApp_DstAddr.endPoint       = PROJECTAPP_ENDPOINT;
  //ProjectApp_DstAddr.addr.shortAddr = NWK_PAN_COORD_ADDR;//NWK_BROADCAST_SHORTADDR_DEVALL;
  memcpy(ProjectApp_DstAddr.addr.extAddr,DestMac,8);

  AF_DataRequest( &ProjectApp_DstAddr,
                  &ProjectApp_epDesc,
                  PROJECTAPP_CLUSTERID,
                  (byte)osal_strlen( theMessageData ) + 1,
                  (byte *)&theMessageData,
                  &ProjectApp_TransID,
                  AF_DISCV_ROUTE,
                  AF_DEFAULT_RADIUS
                );
}

相信这个函数的定义大家一眼就能看明白了~

2、实验验证

（1）调用单播发送函数
static void ProjectApp_HandleKeys( uint8 shift, uint8 keys )
{
  ......
  if ( keys & HAL_KEY_SW_2 )
  {
//    HalLedSet(HAL_LED_2,HAL_LED_MODE_TOGGLE);
    ProjectApp_SendUnicast64();
  }
  ......
}
（2）实验现象

两个ZigBee设备分别上电后，会发现，无论按下哪个ZigBee设备上的KEY2，路由器（或终端设备）上的LED1状态都会取反，同时协调器的串口每次都会打印出“Unicast data 64”；
