博客介绍了芯片中常用的时钟分频技术，包括同步整数分频器、具有50%占空比的奇数整数分频和非整数分频。同步整数分频器用MOORE状态机实现，但无法产生50%占空比输出；奇数整数分频通过两个正交相位差时钟异或得到；非整数分频如1.5倍、4.5倍分频有不同实现方式。
介绍
芯片中常常使用不同类型的时钟分频技术。我们常常想到的是以主时钟2的幂次倍数来分频，比如2分，4分，8分等等。但是有时候也会用到奇数分频甚至小数分频。
下面介绍的分频技术比常见的pll备品得到的目标时钟更有效、便宜、快速
同步整数分频器
MOORE状态机，实现整数分频，但是这种简单的逻辑无法产生50%的占空比输出
具有50%占空比的奇数整数分频
使用两个具有正交相位差的频率为期望频率一半的时钟相互异或，即可得到。
非整数分频
1.5倍分频，使用一个3分频电路和一个多路器，对输出进行开关叠加处理，单后得到占空比为2/3的1.5倍分频

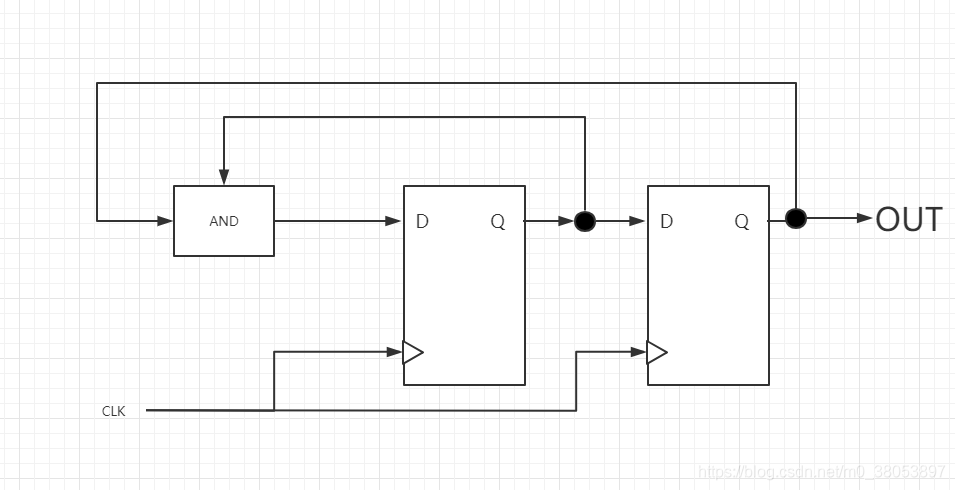

1.5倍分频，使用两个触发器和一个与门就可以得到占空比为1/3的1.5倍分频时钟
4.5倍分频，两个三分频，然后再多路器叠加处理
