上一章介绍了FCN技术，本章将结合代码介绍FCN模型在tensorflow中的实现。

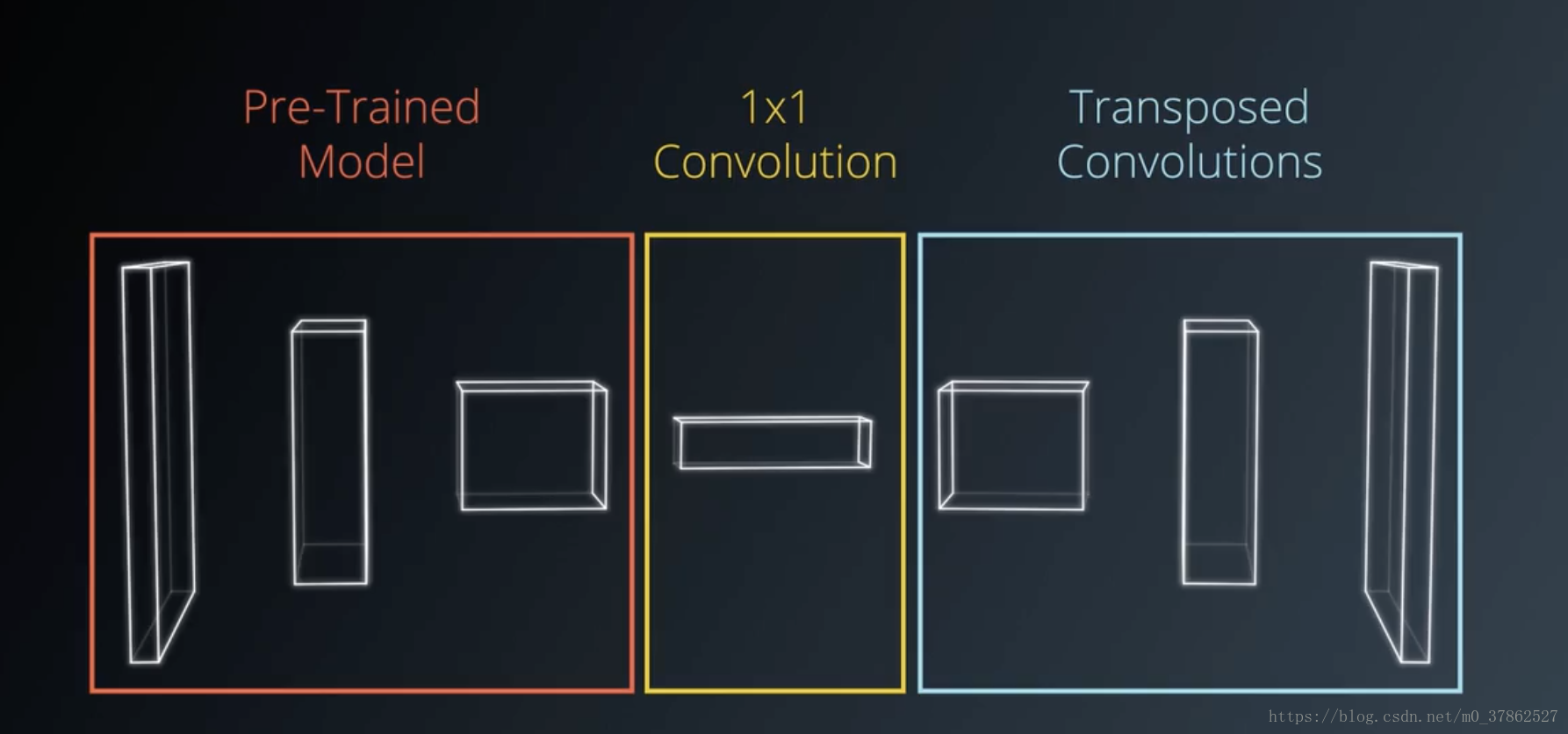

FCN模型分为编码和解码部分，其中编码部分使用卷积神经网络模型，主要处理对图像进行分类的问题，而实际上已经有很多性能良好的卷积神经网络网络模型例如AlexNet、VGG16和GoogLeNet。所以在搭建FCN模型时，可以直接利用tensorflow提供的接口使用已经训练好的模型，再用1x1卷积神经网络替换全连接层，结合上采样和跳跃连接对图像进行语义分割。
这里写图片描述

构造模型

加载VGG16

使用tf.save_model.loader.load加载vgg16模型，提取模型中第7层全连接层和第3、4层的池化层。

def load_vgg(sess, vgg_path):
    """
    Load Pretrained VGG Model into TensorFlow.
    :param sess: TensorFlow Session
    :param vgg_path: Path to vgg folder, containing "variables/" and "saved_model.pb"
    :return: Tuple of Tensors from VGG model (image_input, keep_prob, layer3_out, layer4_out, layer7_out)
    """
    #   Use tf.saved_model.loader.load to load the model and weights
    vgg_tag = 'vgg16'
    vgg_input_tensor_name = 'image_input:0'
    vgg_keep_prob_tensor_name = 'keep_prob:0'
    vgg_layer3_out_tensor_name = 'layer3_out:0'
    vgg_layer4_out_tensor_name = 'layer4_out:0'
    vgg_layer7_out_tensor_name = 'layer7_out:0'

    tf.saved_model.loader.load(sess, [vgg_tag], vgg_path)
    image_input = tf.get_default_graph().get_tensor_by_name(vgg_input_tensor_name)
    keep_prob = tf.get_default_graph().get_tensor_by_name(vgg_keep_prob_tensor_name)
    layer3_out = tf.get_default_graph().get_tensor_by_name(vgg_layer3_out_tensor_name)
    layer4_out = tf.get_default_graph().get_tensor_by_name(vgg_layer4_out_tensor_name)
    layer7_out = tf.get_default_graph().get_tensor_by_name(vgg_layer7_out_tensor_name)
    return image_input, keep_prob, layer3_out, layer4_out, layer7_out
