cs231n学习笔记-关于目标检测（Object Detection）近些年的发展

一、 传统目标检测方法

传统目标检测流程：


1）区域选择（穷举策略：采用滑动窗口，且设置不同的大小，不同的长宽比对图像进行遍历，时间复杂度高）


2）特征提取（SIFT、HOG等；形态多样性、光照变化多样性、背景多样性使得特征鲁棒性差）


3）分类器（主要有SVM、Adaboost等）


传统目标检测的主要问题：


1）基于滑动窗口的区域选择策略没有针对性，时间复杂度高，窗口冗余

2）手工设计的特征对于多样性的变化没有很好的鲁棒性。

二、目标检测技术近年来的发展

大致分类：

1.使用region proposal的，目前是主流，比如RCNN、SPP-Net、Fast-RCNN、Faster-RCNN以及MSRA的R-FCN。

2.不使用region proposal的，YOLO，SSD。

我觉得，这些工作都体现的一个趋势：如何让不同ROI（Region of Interest）之间尽量多的共享计算量，并充分利用CNN得到

的特征，使得整个detection的速度变快。

下面就大致介绍一下上面提到的一些算法

三、基于侯选区域(Region Proposal)的深度学习目标检测法

Region Proposal：顾名思义，就是 在图片中预先找出物体可能出现的位置，利用颜色、纹理、边缘等信息选取比穷举窗口少很

多的目标区域（大约2k个）。

常见的Region Proposal方式：

-Selective Search
-Edge Boxes

1.R-CNN

步骤：

(1) 输入测试图像


(2) 利用selective search算法在图像中从下到上提取2000个左右的Region Proposal


(3) 将每个Region Proposal缩放（warp）成227x227的大小并输入到CNN，将CNN的fc7层的输出作为特征


(4) 将每个Region Proposal提取到的CNN特征输入到SVM进行分类


注：

1）对每个Region Proposal缩放到同一尺度是因为CNN全连接层输入需要保证维度固定。


2）对于SVM分好类的Region Proposal做边框回归（bounding-box

regression)，边框回归是对region proposal进行纠正的线性回归算法，为了让region


proposal提取到的窗口跟目标真实窗口更吻合。因为region proposal提取到的窗口不可能跟人手工标记那么准，如果region


proposal跟目标位置偏移较大，即便是分类正确了，但是由于IoU(region


proposal与Ground Truth的窗口的交集比并集的比值)低于0.5，那么相当于目标还是没有检测到。


3）R-CNN缺点：


(1) 训练分为多个阶段，步骤繁琐: 微调网络+训练SVM+训练边框回归器


(2) 训练耗时，占用磁盘空间大：5000张图像产生几百G的特征文件


(3) 速度慢: 使用GPU, VGG16模型处理一张图像需要47s。


(4) 测试速度慢：每个候选区域需要运行整个前向CNN计算


(5) SVM和回归是事后操作：在SVM和回归过程中CNN特征没有被学习更新

2.SPP-NET

SSP-Net：Spatial Pyramid Pooling in Deep Convolutional Networks for Visual Recognition

 RCNN使用CNN作为特征提取器，首次使得目标检测跨入深度学习的阶段。但是RCNN对于每一个区域候选都需要首先将图片放

缩到固定的尺寸（224*224），然后为每个区域候选提取CNN特征。容易看出这里面存在的一些性能瓶颈：

• 速度瓶颈：重复为每个region proposal提取特征是极其费时的，Selective Search对于每幅图片产生2K左右个region proposal，也就是意味着一幅图片需要经过2K次的完整的CNN计算得到最终的结果。
• 性能瓶颈：对于所有的region proposal防缩到固定的尺寸会导致我们不期望看到的几何形变，而且由于速度瓶颈的存在，不可能采用多尺度或者是大量的数据增强去训练模型。

 但是，这2000个RegionProposal不都是图像的一部分吗，那么我们完全可以对图像提一次卷积层特征，然后只需要将

Region  Proposal在原图的位置映射到卷积层特征图上，这样对于一张图像我们只需要提一次卷积层特征，然后将每个Region

Proposal 的卷积层特征输入到全连接层做后续操作。（对于CNN来说，大部分运算都耗在卷积操作上，这样做可以节省大量时

间）。 现在的问题是每个Region Proposal的尺度不一样，直接这样输入全连接层肯定是不行的，因为全连接层输入必须是固定

的长 度。SPP-NET恰好可以解决这个问题。

 具体思路为：CNN的卷积层是可以处理任意尺度的输入的，只是在全连接层处有限制尺度——换句话说，如果找到一个方法，在全连接层之前将其输入限制到等长，那么就解决了这个问题。

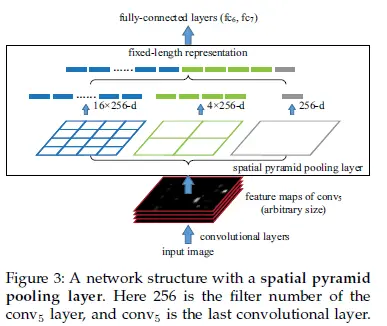

具体方案如下图所示：

 如果原图输入是224x224，对于conv5出来后的输出，是13x13x256的，可以理解成有256个这样的filter，每个filter对应一

张13x13的activation map。如果像上图那样将activationmap pooling成4x4 2x2 1x1三张子图，做max pooling后，出来的特

征就是固定长度的(16+4+1)x256那么多的维度了。如果原图的输入不是224x224，出来的特征依然是(16+4+1)x256；直觉地

说，可
