系统分析作业6

作业6

使用 UMLet 建模：

1. 使用类图，分别对 Asg_RH 文档中 Make Reservation 用例以及 Payment 用例开展领域建模。然后，根据上述模型，给出建议的数据表以及主要字段，特别是主键和外键

• 注意事项：
  • 对象必须是名词、特别是技术名词、报表、描述类的处理；
  • 关联必须有多重性、部分有名称与导航方向
  • 属性要注意计算字段
• 数据建模，为了简化描述仅需要给出表清单，例如：
  • Hotel（ID/Key，Name，LoctionID/Fkey，Address……）

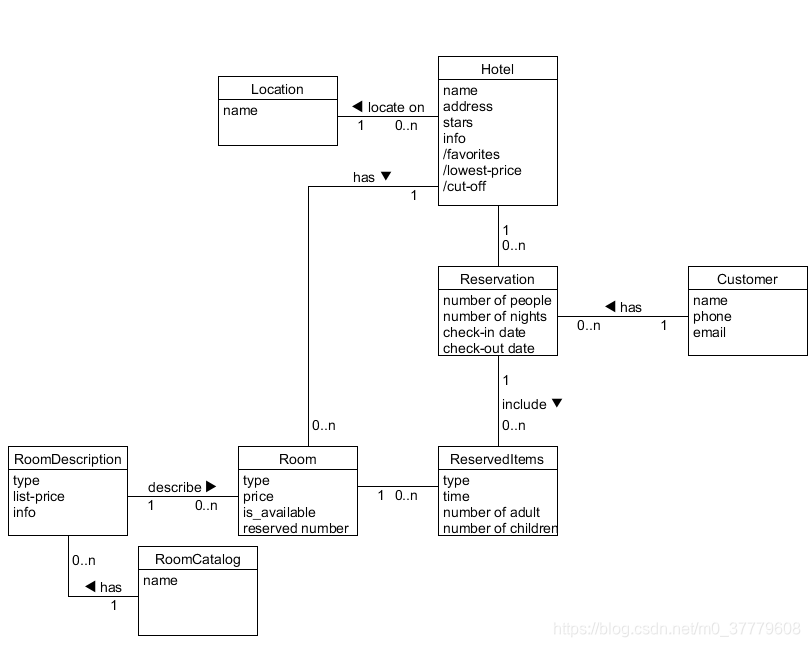

Make Reservation 用例

• 邻域建模

• 数据表
  Hotel（ID/Key，LoctionID/Fkey，Name，Address，Stars, info，Favorites，low-price，cut-off）
  Location（ID/Key，Name）
  Customer(ID/Key，Name，Phone, Email)
  Reservation（ID/Key，HotelID/Fkey, TravelerID/Fkey，NumberOfPeople，CheckInDate，CheckInDate, NumberOfNights）
  ReservedItem（ID/Key，Type，Time，NumberOfAdult，NumberOfChildren）
  Room(ID/Key，HotelID/Fkey，descriptionID/Fkey，Type，Price，ReservedNumber，IsAvailable)
  RoomDescription(ID/Key，CatalogID/Fkey，type，list-price，info)
  Room-Catalog(ID/Key，name)

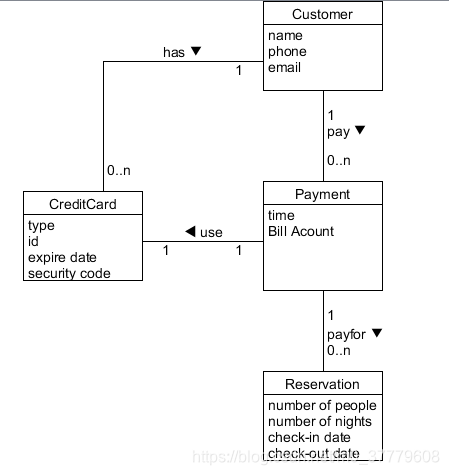

Payment 用例

• 邻域建模

• 数据表
  Customer(ID/Key，Name，Phone, Email)
  Payment（ID/Key，ReservationID/Fkey，CustomerID, CreditCardID,Time，TotalCost）
  CreditCard（ID/Key，Type, ExpireDate, SecurityCode）
  Reservation（ID/Key，PaymentID/Fkey, NumberOfPeople，CheckInDate，CheckInDate, NumberOfNights）

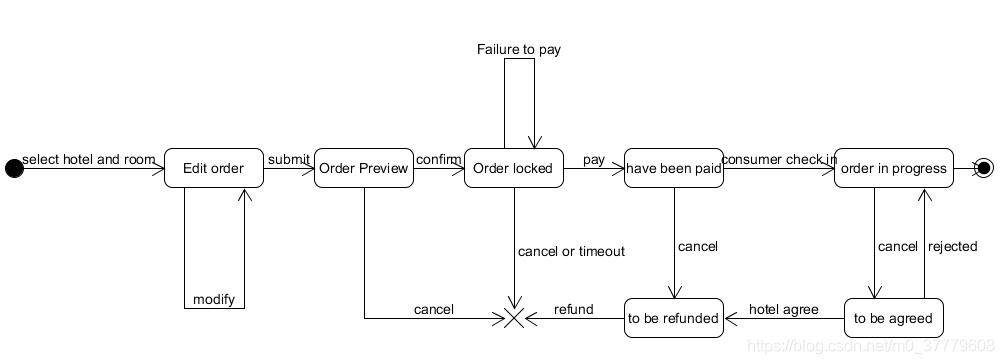

2. 使用 UML State Model，对每个订单对象生命周期建模

• 建模对象： 参考 Asg_RH 文档， 对 Reservation/Order 对象建模。
• 建模要求： 参考练习不能提供足够信息帮助你对订单对象建模，请参考现在 定旅馆 的旅游网站，尽可能分析围绕订单发生的各种情况，直到订单通过销售事件（柜台销售）结束订单。
