TCP及三次握手四次挥手

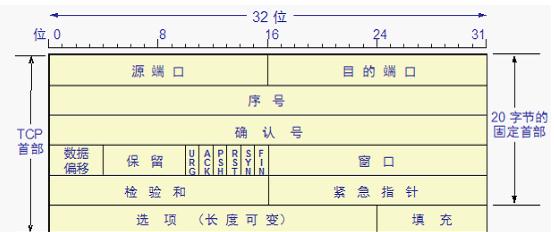

TCP是传输层重要的协议之一，我们要想了解这个协议，首先必须了解他的头部报文数据格式。

源端口和目的端口用于寻找发端和收端应用进程，这两个值加上IP首部中的源端IP地址和目的端IP地址唯一确认一个TCP连接

序号：32位的序号标志从TCP发送端到接收端发送的数据字节流，序号是本报文段发送数据的第一个字节序号，TCP传输流中，每一个字节编上一个序号，当我们建立一个新连接时候，SYN标志变为1.序号字段包含由这个主机选择的初始序号ISN。该主机要发送的数据第一个字节序号为这个ISN+1，因为SYN标志占用了一个序号呐！

确认序号：占4字节，是期望收到对方下次发送的数据的第一个字节的序号，也就是期望收到的下一个报文段的首部中的序号。只有ACK标志位为1时候确认序号才有效

数据偏移：也称为头部长度，4位长度，因为TCP头部包含可选项，所以TCP头部长度是变化的，4位头部长度最大值是1111,10进制也就是15，而数据偏移是以32位为长度单位，因此TCP首部最大长度为15*4=60字节

保留字段：原先6位已经使用2位，所以还剩4位，供往后使用

6位标志位：

    URG:将URG设置为1，紧急指针有效标识。它告诉系统此报文段中有紧急数据，应尽快传送（相当于高优先级的数据）。

    ACK:取值为1代表确认序号字段有效，当ACK=0时，确认号无效

    PSH:标识接收方应该尽快将这个报文段交给应用层。接收到PSH = 1的TCP报文段，应尽快的交付接收应用进程，而不再             等待整个缓存都填满了后再向上交付,在处理telnet等交互模式时该标志总是被置位

    RST:重建连接标识。当RST=1时，表明TCP连接中出现严重错误（如由于主机崩溃或其他原因），必须释放连接，然后再重        新建立连接.

    SYN:同步序号标识，用来发起一个连接。SYN=1表示这是一个连接请求或连接接受请求。

    FIN:发端完成发送任务标识。用来释放一个连接。FIN=1表明此报文段的发送端的数据已经发送完毕，并要求释放连接。

窗口(16位)：这个字段定义对方必须维持这个窗口值(以字节为单位)，因为是16位，所以最大长度是65535字节，这个字节通常作为接收窗口(rwnd)，并且由接收端确定。

数据校验和(16位)：强制性字段，由发送端计算一个数值，由接收端接收计算，以此校验数据有效性

紧急指针(16位)：只有当URG标志位为1时才有效，和序号字段的值相加表示紧急数据最后一个字节序号

选项：最常见的可选字段是最长报文大小，又称MSS，每个连接方通常在通信第一个报文段(为建立连接而设置SYN的那个段)中指明这个选项，指明本端所能接受的最大长度报文段

填充：可选，在一个连接建立和一个连接终止时，双方交换的报文段仅有TCP首部，如果一方没有数据发送，也使用没有任何数据的首部来确认收到的数据

三次握手：

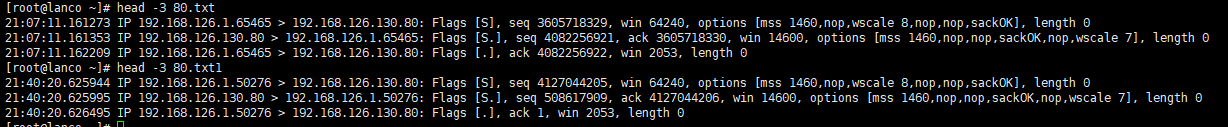

我们使用tcpdump抓包工具来分析TCP的三次握手和四次挥手。关于tcpdump更详细介绍及使用可以参考其他文章

在linux下使用该命令，-S是获得ack的绝对值，如果不加该参数，第三次握手的ack为相对值+1,如下

-nn：Don’t convert protocol and port numbers etc. to names either.意思是不会将协议和端口号转换为我们易于理解的名字，比如他就不会把端口号转为我们认识的80数字

-c:后面跟数字，表示收到这么多封包之后就退出不再接收

然后是上面数据显示对应什么意思：

21:07:11 ---emmmm就是抓取的时间了

IP：协议

192.168.126.1.65465 > 192.168.126.130.80 源IP,源端口，目的IP，目的端口

FLAG[] --也就是上面所说的标志位了

S代表SYN，F代表FIN，R代表RST，P代表PSH，'.'代表以上四个标志位均为0

win 64240:代表数据窗口大小，windows下默认是64240

[mss 1460,nop,wscale 8,nop,nop,sackOK]代表的是可选字段，其中mss是最大可接受报文段

ok大致了解上面之后三次握手也就清楚了，上图吧

客户端将标志位SYN置1，随机产生序号seq=x，对应下图的1494255889，并且将该数据包发送给服务端，客户端随即进入SYN_SENT状态，等待服务端确认；

服务端收到数据包后由标志位SYN=1知道客户端需要建立连接，于是应答将SYN和ACK标志位都置为1，并随机产生一个序号seq=y，如下图2320960092，确认序号为第一次握手序号+1,即ack确认序号=x+1，如下图1494255890，服务端进入SYN_RCVD

服务端收到确认数据包后，检查ACK标志位是否为1，确认序号是否为x+1，如果正确则将ACK置为1，ack确认序号为y+1，即2320960093，随机序号为x+1，即1494255890（因为SYN占用一个序号并且服务端确认收到了，所以+1）

没有其他状况发生，经过上述三次握手就建立连接了。

如下图是wireshark抓包的三次握手过程

下面讲一下三次握手的相关状态：

LISTEN:表示服务器某个SOCKET处于监听状态，可以接受连接；

SYN_SENT:当客户端SOCKET执行连接操作时，他首先发送SYN报文段，因为进入SYN_SENT状态，表示客户端已经发送SYN报文；

SYN_RCVD：表示接收到了SYN报文，正常过程中，这个状态是服务器端SOCKET在建立TCP连接时的三次握手会话过程的一个中间状态，很短暂；

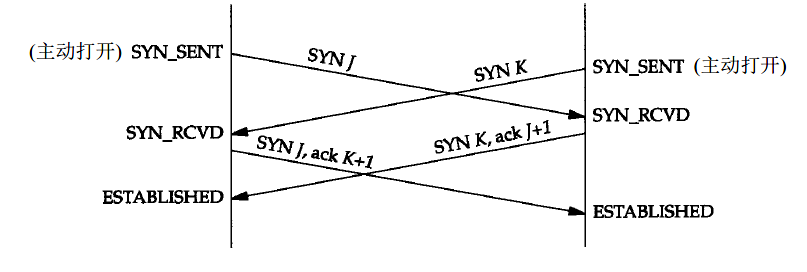

当然还有一种是同时打开连接的状况：

两个应用程序同时彼此执行主动打开，在这个过程中，每一方必须发送一个SYN，并且彼此知道对方端口号，而对于同时打开，它仅仅是建立一条连接。如上图，两端同时进入SYN_SENT状态，当每一方收的到SYN报文时进入SYN_RCVD，同时再发送SYN并对收到的SYN进行确认，当双方都收到SYN及相应ACK时连接建立。

在三次握手期间可能会被恶意用户使用一种叫SYN泛洪的方式攻击：

在三次握手过程中，服务端发送SYN-ACK之后，收到客户端的ACK之前的TCP连接称为半连接（half-open connect），此时服务端处于SYN_RCVD状态，当收到ACK后，服务端转入ESTABLISHED状态。SYN攻击就是客户端在短时间内伪造大量不存在的IP地址，并向服务端不断地发送SYN包，服务端分配必要的资源，如创建TCB表和设置一些计时器等，这样子将会占用大量的资源，这个过程SYN报文数量很大，直接导致服务器资源耗尽瘫痪。

而抵御这种攻击方式也有很多吗，这里简述其中一种---SYN“小甜饼”(SYN Cookie),主机选择不去记忆序号，而是选择加密生成序号，将他放在出境段，如果三次握手成功之后，该序号(加1)才返回给主机，主机运用相同加密函数，重新生成正确序号。

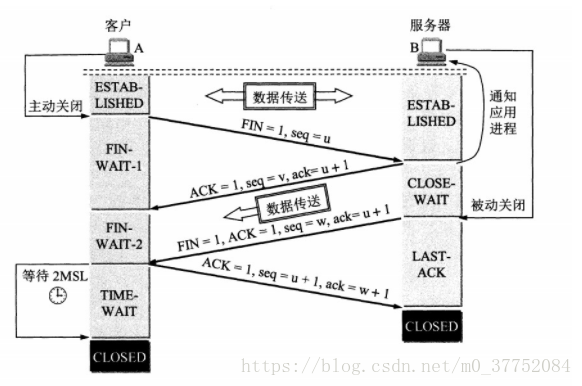

四次挥手：

TCP终止一个连接需要经过四次挥手，这是因为TCP的半关闭造成的，我们知道TCP是一个全双工(数据在两个方向上能同时传递)，所以需要每个方向单独进行关闭。

如图是wireshark抓包的四次挥手相关数据：

客户端A想要终止连接，于是将标志位FIN，ACK都置为1，序列号为1342869094，确认序号为服务器B发送的上一个序号+该数据包数据大小，随即进入FIN_WAIT_1状态

服务器B回应了一个标志ACK为1342869095，并且发送一个随随机序号seq=3148155110，随即进入CLOSE_WAIT状态，客户端A收到ACK确认报文后进入FIN_WAIT_2状态；

服务端B发送一个FIN报文，用来关闭服务端B到客户端A的数据传送，服务端B进入LAST_ACK状态。

客户端A收到FIN后，客户端A进入TIME_WAIT状态，接着发送一个ACK给Server，确认序号为收到序号+1，服务端B收到验证后进入CLOSED状态，完成四次挥手。

下面说一下状态：

FIN_WAIT_1：当某一端(这里举例客户端)SOCKET在连接时想要主动关闭，就向服务端发送FIN报文，此时客户端就会进入此状态；

FIN_WAIT_2：这个状态下的SOCKET表示半连接，客户端要求close，但是服务端还有数据传给客户端，所以需要稍后关闭连接，于是发送ACK报文给客户端，客户端收到后进入此状态等待服务端FIN报文；

CLOSE_WAIT:等待关闭，查看自己是否有数据需要发送；

TIME_WAIT:表示收到了服务端的FIN报文，然后发送了ACK报文，就等待2MSL后就会进入CLOSED状态；

CLOSING：这种情况特殊，客户端和服务端同时发送了FIN报文

LAST_ACK：被动关闭的一方在发送FIN报文之后，最后等待对方的ACK报文，当接收到ACK报文之后没有意外也进入CLOSED状态了；

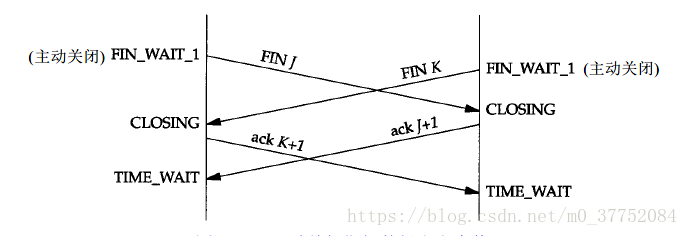

同时关闭：

在上图同时关闭时，两端都从连接状态变为FIN_WAIT_1，这样双方各自发送一个FIN，两个SYN经过网络传送到另一端，收到FIN后状态变为CLOSING，并发送最后的ACK，当收到最后的ACK时，状态变为TIME_WAIT

MSL是一个短文在被丢弃之前在网络中最长的生存时间，而TCP报文是以IP数据报在网络中传输，IP数据报的生存时间是TTL字段，当IP数据报丢失之后,封装在其中的TCP报文也就丢失，这里的LAST_ACK等待2MSL主要是有以下两个原因：

1、如果最后一个ACK报文段丢失了，服务器没有收到会以为是自己FIN报文丢失，所以会重传，但是如果客户端是传输ACK之后立刻关闭连接，那么就不会收到重传的FIN报文，服务端就不能关闭这个连接，2MSL是为了等待足够长的时间，使得当ACK丢失(一个MSL)，还可以等到下一个FIN的到来(另一个MSL)

2、假设都已经确认关闭连接后，再很短的时间内使用相同SOCKET重新打开一个连接，而前一个连接的报文因为网络延迟因素就会发送给这个新的连接，这样这个报文就会被新的连接解释

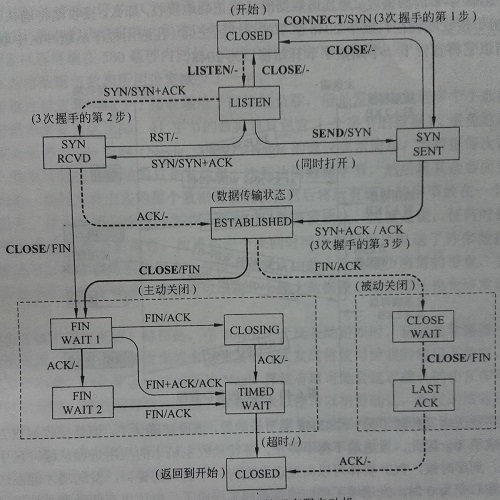

下图是完整的状态转移图：

粗线代表客户端正常路径，粗虚线服务器端正常路径，细线是不长发生的事件

最后，我相信因为我目前接触的知识而此篇文章略有不足，如若有其他意见，虚心聆听！
