一窗口的概述

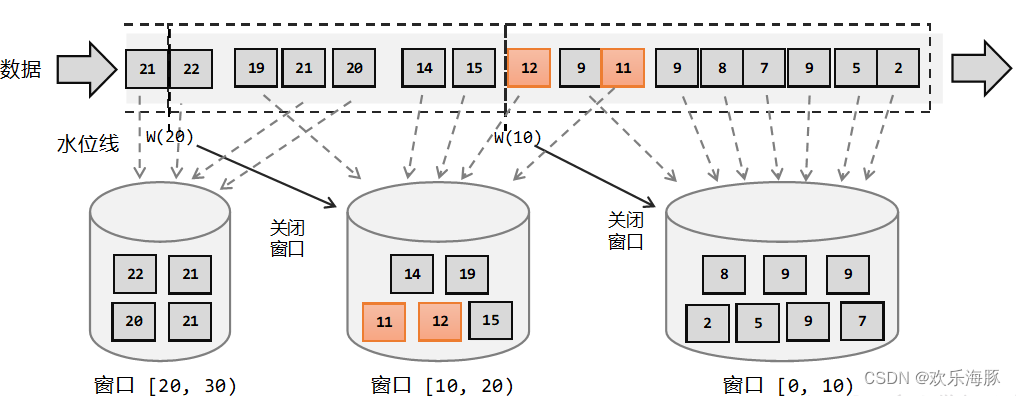

如下图所示，在Flink中，窗口可以把流切割成有限大小的多个“存储桶”（bucket）；每个数据都会分发到对应的桶中，当到达窗口结束时间时，就对每个桶中收集的数据进行计算处理。
在这里插入图片描述

注意：Flink中窗口并不是静态准备好的，而是动态创建——当有落在这个窗口区间范围的数据达到时，才创建对应的窗口。另外，这里我们认为到达窗口结束时间时，窗口就触发计算并关闭，事实上“触发计算”和“窗口关闭”两个行为也可以分开，这部分内容我们会在后面详述。

二窗口的分类

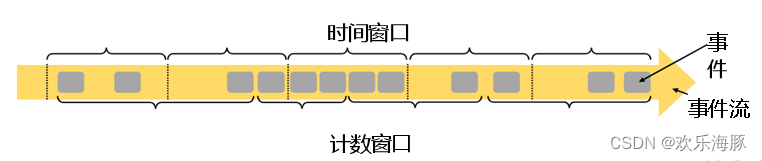

1 按照驱动类型分类

1）时间窗口（Time Window）

时间窗口以时间点来定义窗口的开始（start）和结束（end），所以接取出来的就是某一时间段的数据。到达结束时间时，窗口就不再收集数据，触发计算结果，并将窗口关闭销毁。基本思路是“定点发车”。

2）计数窗口（Count Window)

计数窗口基于元素的个数来截取数据，到达固定的个数时就触发计算并关闭窗口。每个窗口截取数据的个数，及时窗口的大小。基本思路是“人齐发车”。
在这里插入图片描述

2 按照窗口分配的规则分类

根据分配数据的规则，窗口的具体实现可以分为4类：滚动窗口（Tumbling Window）、滑动窗口（Sliding Window）、会话窗口（Session Window），以及全局窗口（Global Window）。

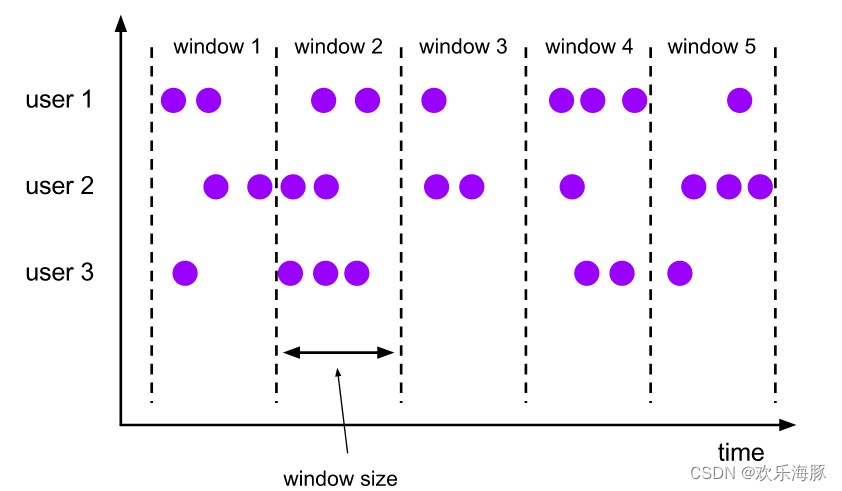

1）滚动窗口（Tumbling Window）

有固定的大小，是一种对数据进行“均匀切片”的划分方式。窗口之间没有重叠，也不会有间隔，是“首尾相接”的状态。每个数据都会分配到一个窗口，而且只会属于一个窗口。滚动窗口可以基于时间定义，也可以基于数据的个数定义，需要的参数只有一个，就是窗口的大小（window size）。
在这里插入图片描述

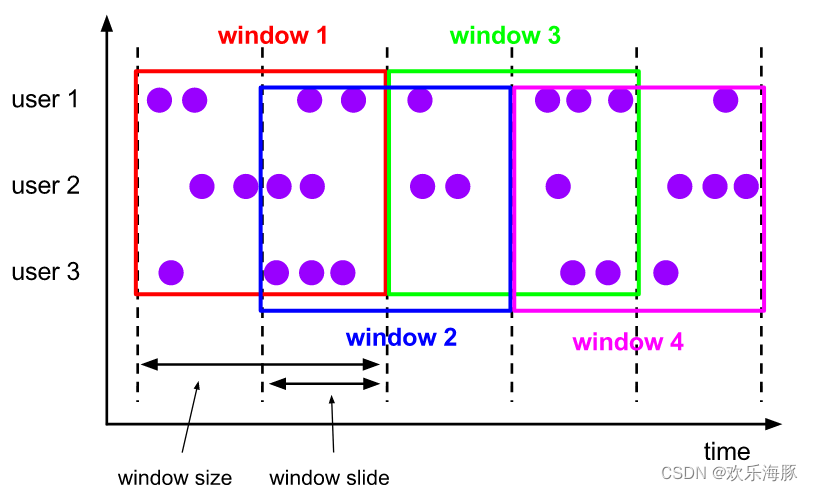

2）滑动窗口（Sliding Window）

大小是固定的，但是窗口之间不是收尾相接的，而是可以“错开”一定的位置。定义滑动窗口的参数有2个：窗口大小（window size）和滑动步长（window slide），滑动步长代表了窗口计算的频率。因此，如果 slide 小于窗口大小，滑动窗口可以允许窗口重叠。这种情况下，一个元素可能会被分发到多个窗口。
在这里插入图片描述

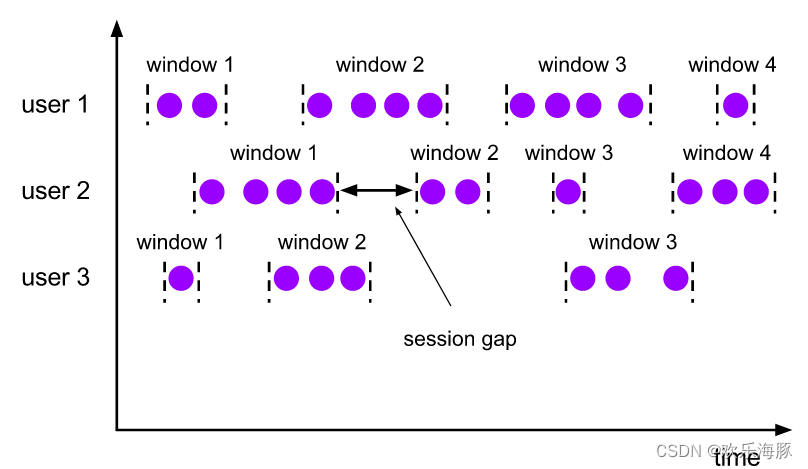

3）会话窗口（Session Windows）

是基于会话来对数据进行分组的。会话窗口只能基于时间来定义。会话窗口中，最重要的参数就是会话的超时时间，也就是两个会话窗口之间的最小距离。如果相邻两个数据到来的时间间隔（Gap）小于指定的大小（size），那说明还在保持会话，他们就属于同一个窗口；如果gap大于Size，那么新来的数据就应该属于新的会话窗口，而前一个窗口就应该关闭了。会话窗口的长度不固定，起始和结束时间也不是确定的，各个分区之间窗口没有任何关联。会话窗口之间一定不会重叠的，而且会保留至少size的间隔。
在这里插入图片描述

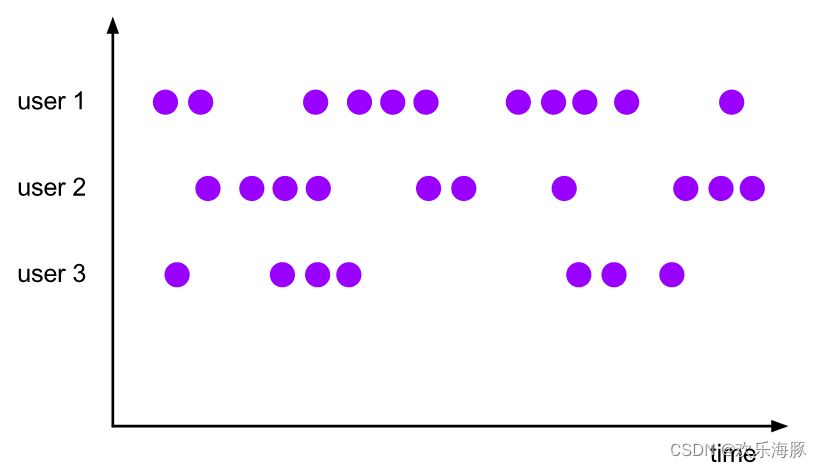

4）全局窗口（Global Window）

这种窗口全局有效，会把相同key的所有数据都分配到同一个窗口中。这种窗口没有结束的时候，默认是不会触发计算的。如果希望它能对数据进行计算，还需要自定义“触发器”（Trigger）。全局窗口没有结束的时间点，所以一般在希望做更加灵活的窗口处理时自定义使用。Flink中的计数窗口（Count Window）底层就是用全局窗口实现的。
在这里插入图片描述

三窗口的API

在定义窗口操作之前，首先需要确定，到底是基于按键分区（Keyed）的数据流KeyedStream来开窗，还是直接在没有按键分区的DataStream上开窗。也就是说，在调用窗口算子之前，是否有keyBy操作。

1 按键分区窗口（Keyed Windows）

经过按键分区keyBy操作后，数据流会按照key被分为多条逻辑流（logical streams），这就是KeyedStream。基于KeyedStream进行窗口操作时，窗口计算会在多个并行子任务上同时执行。相同key的数据会被发送到同一个并行子任务，而窗口操作会基于每个key进行单独的处理。所以可以认为，每个key上都定义了一组窗口，各自独立地进行统计计算。
在代码实现上，我们需要先对DataStream调用.keyBy()进行按键分区，然后再调用.window()定义窗口。

stream
       .keyBy(...)               <-  仅 keyed 窗口需要
       .window(...)              <-  必填项："assigner"
      [.trigger(...)]            <-  可选项："trigger" (省略则使用默认 trigger)
      [.evictor(...)]            <-  可选项："evictor" (省略则不使用 evictor)
      [.allowedLateness(...)]    <-  可选项："lateness" (省略则为 0)
      [.sideOutputLateData(...)] <-  可选项："output tag" (省略则不对迟到数据使用 side output)
       .reduce/aggregate/apply()      <-  必填项："function"
      [.getSideOutput(...)]      <-  可选项："output tag"

2 非按键分区（Non-Keyed Windows）

如果没有进行keyBy，那么原始的DataStream就不会分成多条逻辑流。这时窗口逻辑只能在一个任务（task）上执行，就相当于并行度变成了1。
在代码中，直接基于DataStream调用.windowAll()定义窗口。

stream
       .windowAll(...)           <-  必填项："assigner"
      [.trigger(...)]            <-  可选项："trigger" (else default trigger)
      [.evictor(...)]            <-  可选项："evictor" (else no evictor)
      [.allowedLateness(...)]    <-  可选项&
