CC3200——IIC从机地址计算

在SDK 的i2c_demo例程中，有两个IIC器件，温度传感器TMP006和三轴加速度传感器BMA222E，下面 以TMP006为例总结一下IIC从机地址的计算步骤：

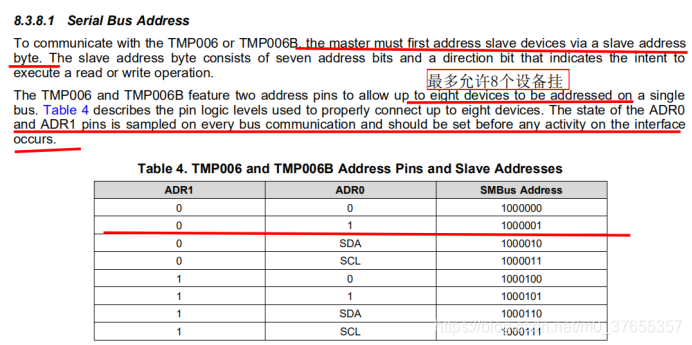

1、根据TMP006数据手册找到其从机地址定义的地方，有些设备的从机地址是 固定的，有些则根据其引脚的电平决定，这样就可以在一根总线上挂载多个从机设备，TMP006就是这样。



2、根据CC3200开发板的硬件原理图，可以确定ADR1=0，ADR0=1，所以上面的7位从机地址应该选1000001

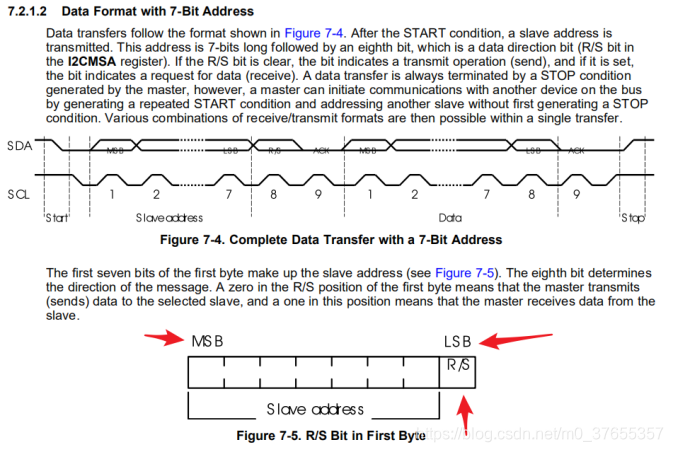

3、查看CC3200的数据手册，找到其发送IIC地址的时序如下图所示：

大概意思就是说发送的从机地址由从机的7位地址最后加上一位读写标志位，然后从高位向低位依次发送。其中读写标志位规定1读0写。



4、而i2c_demo的例程中是需要读取设备ID寄存器，寄存器地址为0XFE。因此，可以确定最后一位应该是取1，那么主机需要发送的数据也就确定了：10000011=0x83

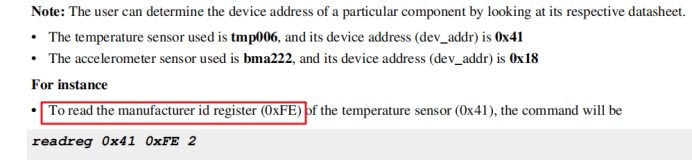

5、但是发现在TI给出的例程的说明书中，发送的地址却不是0x83，而是0x41，如下图：

<
