Faster RCNN中RPN理解（需要训练得到粗略proposals的）、附画图代码。biu~

fast+rpn=faster rcnn

之前已经用过RPN，因为重心一直在修改我自己的网络结构上，这次重新涉及到此部分的优化重新审视了一下RPN，记录一下。

如果把RPN看作一个黑盒子的话，最关心的问题是，输入和输出。RPN输入的是一张图片，输出输出一系列的矩形object proposals。RPN其实就像个“内嵌的”的网络似的，这也正是“两阶段物体检测”的体现之处，进行了初步、首阶段的学习。

（RPN相当于是一个小的、粗糙的目标检测cnn模型，只不过它不具体识别/分类，它的识别/分类是：是前景还是背景；定位是：根据anchor使得检测的框靠近gt_box（回归：做怎样的逼近才能使得anchor逼近gt-boxes）。这时候结果不是很准确，只能大致确定框的位置，后面fast rcnn会进一步精确。这个RPN实际上就是一个attention机制，这也是两阶段法比一阶段法（YOLO等）准确的原因）

训练步骤：

1.将图片输入到VGG或resnet等的可共享的卷积层中，得到最后可共享的卷积层特征图FM（feature map）。

2.将FM送入RPN。（先3*3filter滑窗生成新的FM（intermediate layer），再送入两个1*1conv）

    2.1在滑动窗口的每个像素点根据感受野都对应的原图上的一片区域，这片区域对目标的覆盖力、形状多样性可能没有那么好，故根据此区域的中心点（锚点），在原图设置9/15个矩形窗口（eg：3种长宽比*3种尺度），即锚框、anchor。至于这里为什么要在原图上，是因为最后求出来的锚框要跟原图的标定框最小梯度下降。

   2.2将卷积的结果和锚点分别输入到两个小的1*1的网络中reg（回归，求目标框的位置）和cls（分类，确定该框中是不是目标）

3.训练集标记好了每个框的位置，和reg输出的框的位置比较，用梯度下降来训练网络。

4.得到的proposals将会根据strides被部署在一幅尺寸为w×h的特征图上（映射），注意这个时候映射出的是一块区域了，因为原来是的根据感受野中心点扩的9个框，回归后某个、某几个框映射过去是一个区域。比如：

# anchors 尺寸  3种尺寸大小，3种比例。故一个锚点生成9个anchors
scales = [2,4,8]#根据这个生成9种尺寸，但面积都为4,16,64
# scales = [32,64,128,256,512]
ratios = [0.5, 1.0, 2.0]

注意：anchors是在原图上的。在FM上对点做信息抽取时候，相当于抽取该点在原图上对应的一堆anchors的信息（分类和回归信息）。FM一个点对应原图的感受野，围绕感受野中心做的一堆anchors的信息。也就是说特征图中的每个位置都与具有预定义的尺度和纵横比的k个anchors相关联。

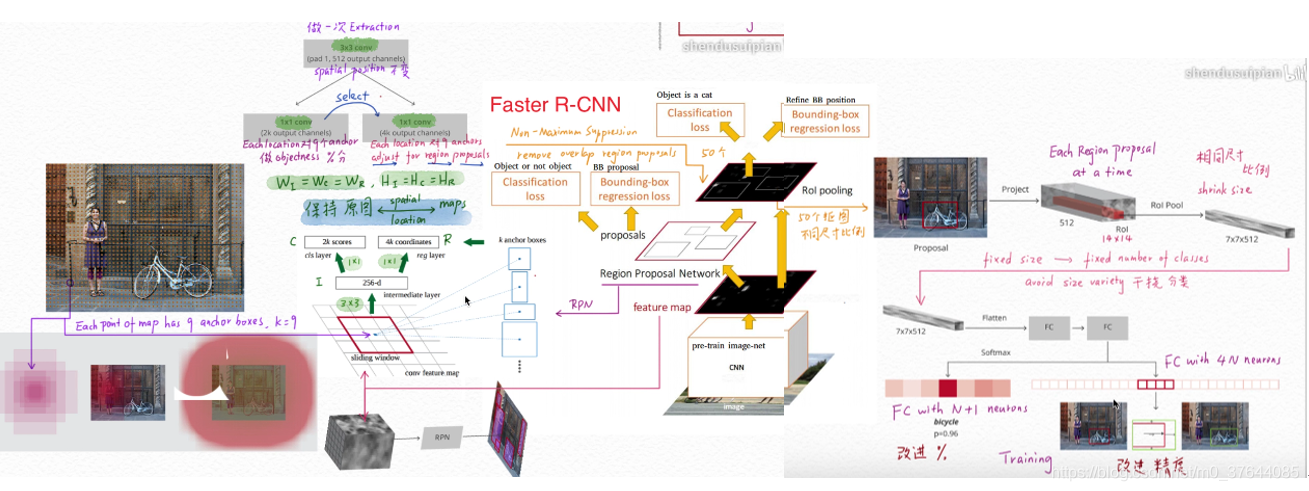

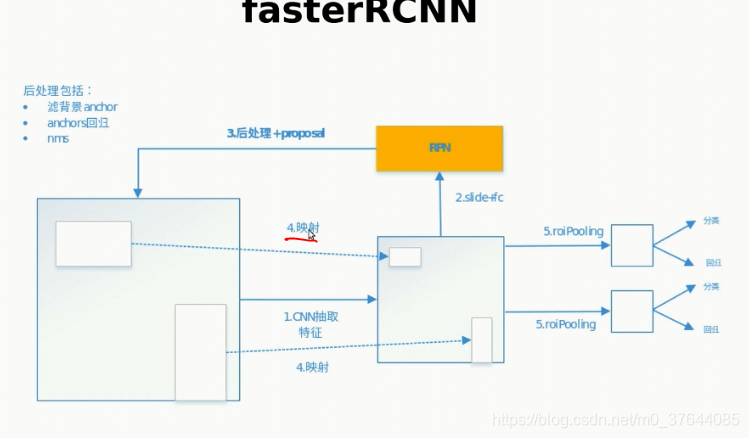

图片节选自https://www.bilibili.com/video/av21846607/?p=6（视频不建议看，建议看这个系列：https://www.bilibili.com/video/av29987414）

ROI Pooling : anchor 到
