LaTeX量子电路作图工具Qcircuit

本文介绍了如何使用Qcircuit包在LaTeX中方便地绘制矢量量子电路图,提供了一个n-qubit量子傅里叶变换电路的例子,并分享了相关代码,简化了复杂的绘图过程。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

最近开始写毕业论文了,怎样得到矢量的,能在LaTeX里显示的量子电路图困扰了我很久。之前我在这篇文章里介绍了在projectQ里面运行电路,同时生成电路LaTeX代码的方法。这样做生成的代码有些复杂,运行时间长;且如果后期想根据自己的需要微调的话,比较麻烦。

这篇文章介绍一下我发现的另一个package,叫做Qcircuit,相对来说好用了许多。这个package很好上手,它的教程也写得很详细,所以具体的语法我就不再赘述了,可以在这里找到:链接

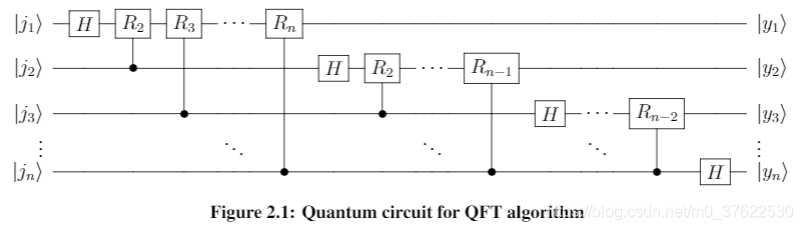

下面给出我用这个工具画的n-qubit的量子傅里叶变换电路,最终效果如下:

需要在\begin{document}之前加上这个package:

\usepackage[options]{qcircuit}

作图的代码是:

\begin{figure}[h!]
  \centerline{
\Qcircuit @C=0.8em @R=0.75em {
   \lstick{\ket{j_{1}}}   &   \gate{H}  &   \gate{R_{2}}   &   \gate{R_{3}}  &   \qw & \cdots&        &   \gate{R_n}   &   \qw        &   \qw          &am
