记一次ip映射以及nginx的正向，反向代理

IP地址映射和nginx的反向代理记录

---

一、问题描述

在项目中，遇到了这样一个问题：

有四台服务器，分别为：服务器A、服务器B、服务器C，服务器D，他们对应的IP地址举例如下：

服务器A:110.110.110.110

服务器B:120.120.120.120  内网地址：10.10.10.1

服务器C:无外网地址，内网地址为10.10.10.2

服务器D：无外网地址，内网地址为10.10.10.3

他们的关系是服务器B、服务器C、服务器D内网互通，服务器A内网不和他们中的任何一个互通

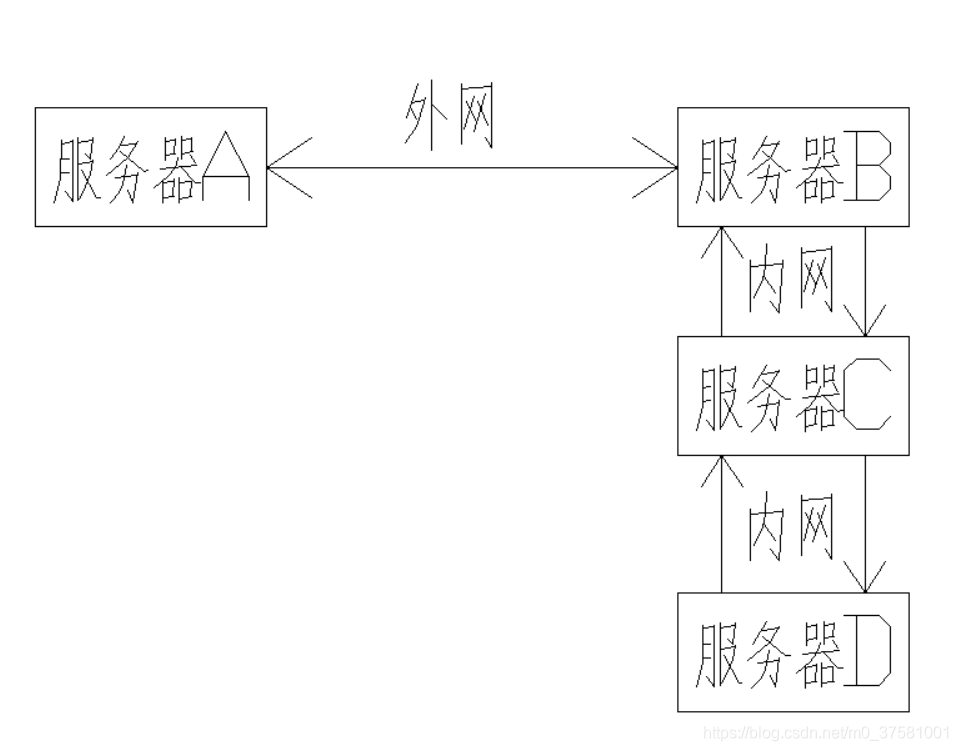

关系如下图：



         问题描述：服务器A有个客户端应用服务需要请求服务器C，再请求服务器C后，服务器C给服务器A返回了服务器B、C、D的内网地址，这个时候呢，服务器A上的客户端拿到这些数据后，回去请求B、C、D的内网地址并建立连接，但是由于服务器A和他们的内网不通，所以服务器报错。

         场景描述:项目用了workman的框架，而workman启动后其实分为注册中心regeistor和网关gateway,客户端在连接regieistor后，workman的注册中心回把gateway的地址返回给客户端，客户端拿到这个地址后再去请求gateway，完成连接。

其中regeist的默认端口是1236，gage的默认端口是2300和2301。

一般来说gateway都是监听的ip地址都是内网。之前的服务器A是阿里云，所以内网是通的，但是忽然有一天服务器A变成了国外地址，这个时候内网就不通了。



二、解决方案：iptable+nginx

1、iptable：负责ip映射

在本问题中，在服务器A获得注册中心返回给的内网地址后，在iptable中，将此ip地址的出方向映射到本地的127.0.0.1，方法如下：

iptable 转发
1）、允许内核ip转发
  echo 1 > /proc/sys/net/ipv4/ip_forward，重启后失效。要想永久生效，具体百度。
2）、将本机访问x.x.x.x转发到127.0.0.1
  iptables -t nat -A OUTPUT -d x.x.x.x -j DNAT --to-destination 127.0.0.1

其中x.x.x.x为从服务器拿到的内网地址。

2、nginx：负责tcp正向代理和tcp反向代理

在建立好iptable后，服务器A的出方向，所有的请求服务器B、C、D的tcp将会映射到请求本地127.0.0.1上，所以，这里需建立本地对应端口的反向代理，也就是把127.0.0.1的请求转发到能与服务器A互通的服务器B上去

由于项目里的连接的都是tcp协议，所以nginx做的是tcp代理。在本问题中，具体做法是：

1）服务器A的反向代理

在nginx.conf中，不要再http块中，加入一下转发：或者建立个tcp.d文件夹，在nginx.conf的最后另起一行：

include tcp.d/*.conf;

然后建立一个xx.conf,内容如下：

stream {
  upstream websocket_1236 {
                server 120.120.120.120:1236;
        }

  server {
        listen                1236;
        proxy_pass            websocket_1236;
       }

}

以上只是一个端口的，实际上是需要根据返回的端口都加入转发。

2）服务器B的反向代理

服务器B的作用则是将服务器A转发过来的tcp转发到内网地址去，内容类似，只是server的地址变化下

stream {
  upstream websocket_1236 {
                server 10.10.10.2:1236;
        }

  server {
        listen                1236;
        proxy_pass            websocket_1236;
       }

}



三、iptable的一些操作

1、将iptable的导出，

iptables-save >/tmp/somefile

2、修改/tmp/sonefile

3、将修改后的iptables存入系统

4、iptables-restore < /tmp/somefile





以上为一个块的代码，实际则根据需要代理的ip加入即可。
