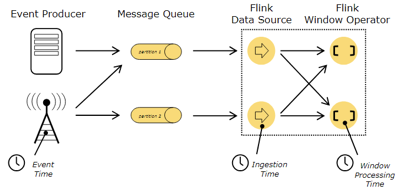

针对stream数据中的时间，可以分为以下三种

•Event Time：事件产生的时间，它通常由事件中的时间戳描述。

•Ingestion time：事件进入Flink的时间

Processing Time：事件被处理时当前系统的时间



l原始日志如下

•2018-10-10 10:00:01,134 INFO executor.Executor: Finished task in state 0.0

l这条数据进入Flink的时间是2018-10-10 20:00:00,102

l到达window处理的时间为2018-10-10 20:00:01,100

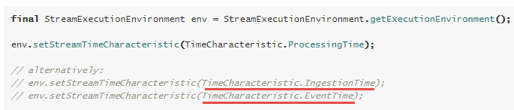

lFlink中，默认Time类似是ProcessingTime

l如果我们想要统计每分钟内接口调用失败的错误日志个数，就需要把时间设置成事件产生时间

-------------------------------------

l在使用eventTime的时候如何处理乱序数据？

l我们知道，流处理从事件产生，到流经source，再到operator，中间是有一个过程和时间的。虽然大部分情况下，流到operator的数据都是按照事件产生的时间顺序来的，但是也不排除由于网络延迟等原因，导致乱序的产生，特别是使用kafka的话，多个分区的数据无法保证有序。所以在进行window计算的时候，我们又不能无限期的等下去，必须要有个机制来保证一个特定的时间后，必须触发window去进行计算了。这个特别的机制，就是watermark，watermark是用于处理乱序事件的。

lwatermark可以翻译为水位线

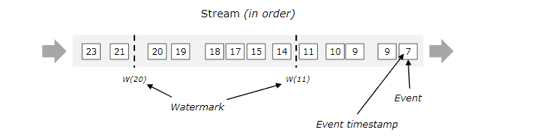

有序的流的watermarks

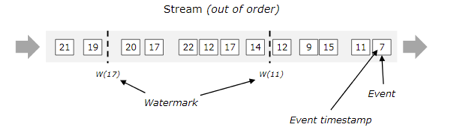

无序的流的watermarks

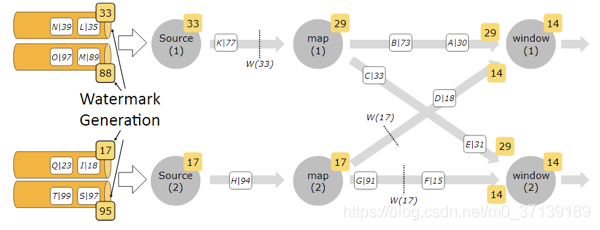

多并行度流的watermarks

l注意：多并行度的情况下，watermark对齐会取所有channel最小的watermark

watermarks的生成方式



l通常，在接收到source的数据后，应该立刻生成watermark；但是，也可以在source后，应用简单的map或者filter操作后，再生成watermark。

l注意：如果指定多次watermark，后面指定的会覆盖前面的值。

l生成方式

•With Periodic Watermarks

•周期性的触发watermark的生成和发送，默认是100ms

•每隔N秒自动向流里注入一个WATERMARK 时间间隔由ExecutionConfig.setAutoWatermarkInterval 决定. 每次调用getCurrentWatermark 方法, 如果得到的WATERMARK 不为空并且比之前的大就注入流中

•可以定义一个最大允许乱序的时间，这种比较常用

•实现AssignerWithPeriodicWatermarks接口

•With Punctuated Watermarks

•基于某些事件触发watermark的生成和发送

•基于事件向流里注入一个WATERMARK，每一个元素都有机会判断是否生成一个WATERMARK. 如果得到的WATERMARK 不为空并且比之前的大就注入流中

•实现AssignerWithPunctuatedWatermarks接口



-----------------------------------------

由于wartermark比较复杂，下面用一个例子来说明

With Periodic Watermarks案例总结

代码

public class StreamingWindowWatermark2 {

    public static void main(String[] args) throws Exception {
        //定义socket的端口号
        int port = 9000;
        //获取运行环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();

        //设置使用eventtime，默认是使用processtime
        env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);

        //设置并行度为1,默认并行度是当前机器的cpu数量
        env.setParallelism(1);

        //连接socket获取输入的数据
        DataStream<String> text = env.socketTextStream("hadoop100", port, "\n");

        //解析输入的数据
        DataStream<Tuple2<String, Long>> inputMap = text.map(new MapFunction<String, Tuple2<String, Long>>() {
            @Override
            public Tuple2<String, Long> map(String value) throws Exception {
                String[] arr = value.split(",");
                return new Tuple2<>(arr[0], Long.parseLong(arr[1]));
            }
        });

        //抽取timestamp和生成watermark
        DataStream<Tuple2<String, Long>> waterMarkStream = inputMap.assignTimestampsAndWatermarks(new AssignerWithPeriodicWatermarks<Tuple2<String, Long>>() {

            Long currentMaxTimestamp = 0L;
            final Long maxOutOfOrderness = 10000L;// 最大允许的乱序时间是10s

            SimpleDateFormat sdf = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss.SSS");
            /**
             * 定义生成watermark的逻辑
             * 默认100ms被调用一次
             */
            @Nullable
            @Override
            public Watermark getCurrentWatermark() {
                return new Watermark(currentMaxTimestamp - maxOutOfOrderness);
            }

            //定义如何提取timestamp
            @Override
            public long extractTimestamp(Tuple2<String, Long> element, long previousElementTimestamp) {
                long timestamp = element.f1;
                currentMaxTimestamp = Math.max(timestamp, currentMaxTimestamp);
                System.out.println("key:"+element.f0+",eventtime:["+element.f1+"|"+sdf.format(element.f1)+"],currentMaxTimestamp:["+currentMaxTimestamp+"|"+
                        sdf.format(currentMaxTimestamp)+"],watermark:["+getCurrentWatermark().getTimestamp()+"|"+sdf.format(getCurrentWatermark().getTimestamp())+"]");
                return timestamp;
            }
        });

        //保存被丢弃的数据
        OutputTag<Tuple2<String, Long>> outputTag = new OutputTag<Tuple2<String, Long>>("late-data"){};
        //注意，由于getSideOutput方法是SingleOutputStreamOperator子类中的特有方法，所以这里的类型，不能使用它的父类dataStream。
        SingleOutputStreamOperator<String> window = waterMarkStream.keyBy(0)
                .window(TumblingEventTimeWindows.of(Time.seconds(3)))//按照消息的EventTime分配窗口，和调用TimeWindow效果一样
                //.allowedLateness(Time.seconds(2))//允许数据迟到2秒
                .sideOutputLateData(outputTag)
                .apply(new WindowFunction<Tuple2<String, Long>, String, Tuple, TimeWindow>() {
                    /**
                     * 对window内的数据进行排序，保证数据的顺序
                     * @param tuple
                     * @param window
                     * @param input
                     * @param out
                     * @throws Exception
                     */
                    @Override
                    public void apply(Tuple tuple, TimeWindow window, Iterable<Tuple2<String, Long>> input, Collector<String> out) throws Exception {
                        String key = tuple.toString();
                        List<Long> arrarList = new ArrayList<Long>();
                        Iterator<Tuple2<String, Long>> it = input.iterator();
                        while (it.hasNext()) {
                            Tuple2<String, Long> next = it.next();
                            arrarList.add(next.f1);
                        }
                        Collections.sort(arrarList);
                        SimpleDateFormat sdf = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss.SSS");
                        String result = key + "," + arrarList.size() + "," + sdf.format(arrarList.get(0)) + "," + sdf.format(arrarList.get(arrarList.size() - 1))
                                + "," + sdf.format(window.getStart()) + "," + sdf.format(window.getEnd());
                        out.collect(result);
                    }
                });
        //把迟到的数据暂时打印到控制台，实际中可以保存到其他存储介质中
        DataStream<Tuple2<String, Long>> sideOutput = window.getSideOutput(outputTag);
        sideOutput.print();
        //测试-把结果打印到控制台即可
        window.print();

        //注意：因为flink是懒加载的，所以必须调用execute方法，上面的代码才会执行
        env.execute("eventtime-watermark");

    }



}

-----

程序运行分析：

首先我们开启socket，输入第一条数据：

nc -l 9000

0001,1538359882000

输出内容并没有触发window操作

为了查看方便，我们把输入的内容汇总到表格中

Key

Event Time

CurrentMaxTimeStamp

WaterMark

0001


1538359882000

1538359882000

1538359872000

2018-10-01 10:11:22.000

2018-10-01 10:11:22.000

2018-10-01 10:11:12.000



此时，wartermark 的时间，已经落后于 currentMaxTimestamp10 秒了。我们继续输入

nc -l 9000

0001,1538359882000

0001，1538359886000

此时也没有触发window

Key

Event Time

CurrentMaxTimeStamp

WaterMark

0001


1538359882000

1538359882000

1538359872000

2018-10-01 10:11:22.000

2018-10-01 10:11:22.000

2018-10-01 10:11:12.000

0001


1538359886000

1538359886000

1538359876000

2018-10-01 10:11:26.000

2018-10-01 10:11:26.000

2018-10-01 10:11:16.000



继续输入:

nc -l 9000

0001,1538359882000

0001，1538359886000

0001，1538359892000

也没有触发window

Key

Event Time

CurrentMaxTimeStamp

WaterMark

0001


1538359882000

1538359882000

1538359872000

2018-10-01 10:11:22.000

2018-10-01 10:11:22.000

2018-10-01 10:11:12.000

0001


1538359886000

1538359886000

1538359876000

2018-10-01 10:11:26.000

2018-10-01 10:11:26.000

2018-10-01 10:11:16.000

0001


1538359892000

1538359892000

1538359882000

2018-10-01 10:11:32.000

2018-10-01 10:11:32.000

2018-10-01 10:11:22.000

到这里，window 仍然没有被触发，此时 watermark 的时间已经等于了第一条数据的 Event Time 了。那么 window 到底什么时候被触发呢?我们再次输入:

nc -l 9000

0001,1538359882000

0001，1538359886000

0001，1538359892000

0001，1538359893000

Key

Event Time

CurrentMaxTimeStamp

WaterMark

0001


1538359882000

1538359882000

1538359872000

2018-10-01 10:11:22.000

2018-10-01 10:11:22.000

2018-10-01 10:11:12.000

0001


1538359886000

1538359886000

1538359876000

2018-10-01 10:11:26.000

2018-10-01 10:11:26.000

2018-10-01 10:11:16.000

0001


1538359892000

1538359892000

1538359882000

2018-10-01 10:11:32.000

2018-10-01 10:11:32.000

2018-10-01 10:11:22.000

0001


1538359893000

1538359893000

1538359883000

2018-10-01 10:11:33.000

2018-10-01 10:11:33.000

2018-10-01 10:11:23.000

window 仍然没有触发，此时，我们的数据已经发到 2018-10-01 10:11:33.000 了，根据 eventtime 来算，最早的数据已经过去了 11 秒了，window 还没有开始计算，那到底什么时 候会触发 window 呢?

我们再次增加 1 秒，输入:

nc -l 9000

0001,1538359882000

0001，1538359886000

0001，1538359892000

0001，1538359893000

0001，1538359894000

这时候触发了window

Key

Event Time

CurrentMaxTim eStamp

WaterMark

window_start _time

window_end_ time

0001


1538359882000

1538359882000

1538359872000


2018-10-01 10:11:22.000

2018-10-01 10:11:22.000

2018-10-01 10:11:12.000



0001


1538359886000

1538359886000

1538359876000


2018-10-01 10:11:26.000

2018-10-01 10:11:26.000

2018-10-01 10:11:16.000



0001


1538359892000

1538359892000

1538359882000


2018-10-01 10:11:32.000

2018-10-01 10:11:32.000

2018-10-01 10:11:22.000



0001


1538359893000

1538359893000

1538359883000


2018-10-01 10:11:33.000

2018-10-01 10:11:33.000

2018-10-01 10:11:23.000



0001


1538359894000

1538359894000

1538359884000


2018-10-01 10:11:34.000

2018-10-01 10:11:34.000

2018-10-01 10:11:24.000

[10:11:21.000



到这里，我们做一个说明:
window 的触发机制，是先按照自然时间将 window 划分，如果 window 大小是 3 秒，那么 1 分钟内会把 window 划分为如下的形式【左闭右开】:

[00:00:03,00:00:06) [00:00:06,00:00:09) [00:00:09,00:00:12) [00:00:12,00:00:15) [00:00:15,00:00:18) [00:00:18,00:00:21) [00:00:21,00:00:24) [00:00:24,00:00:27) [00:00:27,00:00:30) [00:00:30,00:00:33) [00:00:33,00:00:36) [00:00:36,00:00:39) [00:00:39,00:00:42) [00:00:42,00:00:45) [00:00:45,00:00:48) [00:00:48,00:00:51) [00:00:51,00:00:54) [00:00:54,00:00:57) [00:00:57,00:01:00) ...

window 的设定无关数据本身，而是系统定义好了的。

输入的数据中，根据自身的 Event Time，将数据划分到不同的 window 中，如果 window 中 有数据，则当 watermark 时间>=Event Time 时，就符合了 window 触发的条件了，最终决定 window 触发，还是由数据本身的 Event Time 所属的 window 中的 window_end_time 决定。

上面的测试中，最后一条数据到达后，其水位线已经升至 10:11:24 秒，正好是最早的一条 记录所在 window 的 window_end_time，所以 window 就被触发了。

为了验证 window 的触发机制，我们继续输入数据:

nc -l 9000

0001,1538359882000

0001，1538359886000

0001，1538359892000

0001，1538359893000

0001，1538359894000

0001，1538359896000

Key

Event Time

CurrentMaxTim eStamp

WaterMark

window_start_ time

window_end_t ime

0001


1538359882000

1538359882000

1538359872000


2018-10-01 10:11:22.000

2018-10-01 10:11:22.000

2018-10-01 10:11:12.000



0001


1538359886000

1538359886000

1538359876000


2018-10-01 10:11:26.000

2018-10-01 10:11:26.000

2018-10-01 10:11:16.000



0001


1538359892000

1538359892000

1538359882000


2018-10-01 10:11:32.000

2018-10-01 10:11:32.000

2018-10-01 10:11:22.000



0001


1538359893000

1538359893000

1538359883000


2018-10-01 10:11:33.000

2018-10-01 10:11:33.000

2018-10-01 10:11:23.000



0001


1538359894000

1538359894000

1538359884000


2018-10-01 10:11:34.000

2018-10-01 10:11:34.000

2018-10-01 10:11:24.000

[10:11:21.000

10:11:24.000)

0001


1538359896000

1538359896000

1538359886000


2018-10-01 10:11:36.000

2018-10-01 10:11:36.000

2018-10-01 10:11:26.000



此时，watermark 时间虽然已经达到了第二条数据的时间，但是由于其没有达到第二条数据 所在 window 的结束时间，所以 window 并没有被触发。那么，第二条数据所在的 window 时间是:

[00:00:24,00:00:27)

也就是说，我们必须输入一个 10:11:27 秒的数据，第二条数据所在的 window 才会被触发。 我们继续输入:

nc -l 9000

0001,1538359882000

0001，1538359886000

0001，1538359892000

0001，1538359893000

0001，1538359894000

0001，1538359896000

0001，1538359897000

Key

Event Time

CurrentMaxTim eStamp

WaterMark

window_start_ time

window_end_t ime

0001


1538359882000

1538359882000

1538359872000


2018-10-01 10:11:22.000

2018-10-01 10:11:22.000

2018-10-01 10:11:12.000



0001


1538359886000

1538359886000

1538359876000


2018-10-01 10:11:26.000

2018-10-01 10:11:26.000

2018-10-01 10:11:16.000



0001


1538359892000

1538359892000

1538359882000


2018-10-01 10:11:32.000

2018-10-01 10:11:32.000

2018-10-01 10:11:22.000



0001


1538359893000

1538359893000

1538359883000


2018-10-01 10:11:33.000

2018-10-01 10:11:33.000

2018-10-01 10:11:23.000



0001


1538359894000

1538359894000

1538359884000


2018-10-01 10:11:34.000

2018-10-01 10:11:34.000

2018-10-01 10:11:24.000

[10:11:21.000

10:11:24.000)

0001


1538359896000

1538359896000

1538359886000


2018-10-01 10:11:36.000

2018-10-01 10:11:36.000

2018-10-01 10:11:26.000



0001


1538359897000

1538359897000

1538359887000


2018-10-01 10:11:37.000

2018-10-01 10:11:37.000

2018-10-01 10:11:27.000

[10:11:24.000

10:11:27.000)

此时，我们已经看到，window 的触发要符合以下几个条件:

1.wartermark时间 >= window_end_time

2.在[window_start_time,window_end_time)区间中有数据存在，注意是左闭右开

同时满足了以上 2 个条件，window 才会触发。



这一节有点长，放点内容在下一节中分析





Flink Watermark机制
chanyue123的博客
06-23 2144
flink watermark详解
Flink之时间语义与Wartermark实例详解
mo
01-04 727
目录1:时间语义的引出1.1时间语义的定义1.2三种时间语义的优缺点:1.3关于EventTime的引入:2:Wartermark2.1非理想情况下所引出的Wartermark：2.2Wartermark概述：2.3Wartermark的特点2.4图解Wartermark 1:时间语义的引出 在说时间语义时我们引出一个小案例,在平时日常生活中，我们在上下班做地铁的途中为了消磨时间难免会玩会游戏，假设某个游戏设定在一分钟之内可以通过几关就奖励几关的积分,张三在游戏开始的前45秒已经通了3关,然而在45秒以后地
推荐开源项目：l-watermark——Web前端水印解决方案
最新发布
gitblog_00446的博客
09-14 567
推荐开源项目：l-watermark——Web前端水印解决方案 在信息化时代，数据安全和版权保护越来越受到重视。对于开发者来说，如何在保证用户体验的同时，实现对网站内容和图片的有效保护，显得尤为重要。今天，我要向大家推荐一个基于TypeScript的Web前端水印SDK——l-watermark，它可以帮助你轻松实现这一目标。 1. 项目介绍 l-watermark 是一个功能强大的Web前端水印...
推荐开源项目：l-watermark - 快速在线添加水印工具
gitblog_00077的博客
04-24 728
推荐开源项目：l-watermark - 快速在线添加水印工具 在数字时代，保护你的图片版权变得越来越重要。为此，我们向您推荐一款名为的开源项目，它是一个轻量级、高效的在线水印添加工具，让你能够轻松地为自己的图片加上个性化水印。 项目简介 l-watermark 是一个基于 Web 的应用程序，利用 HTML5、CSS3 和 JavaScript 技术构建，旨在提供一个简单易用的界面，让用户可以快...
【FLink】水位线（Watermark）
lxtx
11-21 5503
在Flink中，用来衡量事件时间进展的标记，就被称作“水位线”（Watermark）。说白了就是事件时间戳。
Flink中WarterMark的基本思考
weixin_41843527的博客
03-09 438
5到10 的窗口计算的结果为： 5 + 6 + 6 + 7 + 8 + 10 = 32 ，其中4 被遗弃了，不参与count的计算。那么 0到5的窗口计算的结果为：0 + 1 + 2 + 3 + 3 + 4 = 13。10 到 15 窗口计算的结果为： 10 ，其中8 和 9 是乱序数据因此就被遗弃了。
6、Flink的时间语义和Wartermark
yunweijie_cn的博客
03-11 3096
Flink的时间语义和Wartermark一、Flink中的时间语义1.三种时间语义1.1 Event Time1.2Ingestion Time1.3Processing Time1.4总结2.EventTime 的引入二、Watermark1.产生原因2.Watermark的理解2.1有序流的Watermarker2.2乱序流的Watermarker2.3总结3.Watermark的传递4.Watermark的引入4.1 乱序数据Watermark的引入4.2 有序数据Watermark的引入5.详解A
flink-local-train:flink入门到项目实践
05-06
文章会对Flink中基本API如：DataSet、DataStream、Table、Sql和常用特性如：Time&Window、窗口函数、Watermark、触发器、分布式缓存、异步IO、侧输出、广播和高级应用如：ProcessFunction、状态管理等知识点进行整理...
flink-watermark（水印）
qq_36532358的博客
06-23 2588
一、什么是flink-watermark（水印） 1.1官方字面介绍 Flink-watermark（水印）的本质是DataStream中的一种特殊元素，每个水印都携带有一个时间戳。 当时间戳为T的水印出现时，表示事件时间t <= T的数据都已经到达，即水印后面应该只能流入事件时间t > T的数据。 也就是说，水印是Flink判断迟到数据的标准，同时也是窗口触发的标记。 1.2代码层面 public final class Watermark extends StreamElement
Flink-shell
qq_45409791的博客
08-02 1168
flink-shell相关知识点
项目4-Flink-高级API1
08-08
3. Time：Flink的时间处理机制是另一个关键特性，它支持事件时间（EventTime）处理，通过Watermark机制解决了数据乱序和迟到问题。事件时间允许系统根据事件发生的实际时间进行计算，而不是处理时间，增强了处理实时...
Flink - 尚硅谷- 大数据高级 Flink 技术精讲 - 1
MiaoSO的博客
08-24 4340
Flink - 尚硅谷- 大数据高级 Flink 技术精讲 Flink - 尚硅谷- 大数据高级 Flink 技术精讲 一、Flink 简介 二、Quick Start 2.1 环境 2.1 Flink 安装包 2.2 nc 2.3 pom 配置 2.2 批处理 2.3 流处理 三、Flink 部署 3.1 Standalone 模式 3.2 Yarn 模式 3.2.1 Flink on Yarn 3.2.2 Session Cluster 3.2.3 Per Job Cluster
WaterMarker
06-09
很好用的 水印文字 很好用的 水印文字 很好用的 水印文字 很好用的 水印文字 很好用的 水印文字 很好用的 水印文字
【Flink 核心篇】详解 Flink 中的 WaterMark
Code · Cloud · Think · Repeat
01-27 4238
Watermark 是 Apache Flink 为了处理 EventTime 窗口计算提出的一种机制，本质上也是一种时间戳。Watermark 是用于处理乱序事件或延迟数据的，这通常用 Watermark 机制结合 Window 来实现（Watermarks 用来触发 Window 窗口计算）。
Flink中的时间语义和水位线（Watermark）
m0_37689903的博客
06-26 1061
本文首先介绍了Flink中通常将事件时间作为时间语义，然后介绍了水位线的概念，其作用是保证之前的数据全部到齐，最后介绍了水位线和窗口的工作原理以及水位线的生产策略
flink watermark 生成机制与总结
Direction_Wind的博客
02-20 2088
watermark 介绍watermark生成方式watermark 的生成值算法策略watermark策略设置代码watermark源码分析watermark源码调用流程debug（重要）测试思路迟到时间处理FlinkSql 中的watermark引出问题与源码分析。
探究 Oracle 高水位对数据库性能影响
lzw5210的博客
06-21 1968
一. HWM 的基本原理 （概念） 在 Oracle 中，高水位线（High-warter mark, HWM）被用来形容数据块的使用位置，即说明那些块是已经被使用的，那些没有。在创建一个新的表（段）时，Oracle 就会为这个对象分配第一个区，这个区的第一个块在创建时就会被分配存储一些表头信息。 高水位的管理机制在 MSSM 和 ASSM 中不同，下面分别介绍
flink 自定义 窗口_Flink入门实战 (下)
weixin_39925350的博客
11-20 255
一、 时间语义与 Wartermark 1、 Flink 中的时间语义在 Flink 的流式处理中，会涉及到时间的不同概念，如下图所示： Event Time：是事件创建的时间。它通常由事件中的时间戳描述，例如采集的 日志数据中，每一条日志都会记录自己的生成时间，Flink 通过时间戳分配器访问事 件时间戳。 Ingestion Time：是数据进入 Flink 的时间。 Processing T...
Flink自定义生成 Watermark
qq_20671779的博客
08-13 1326
生成水印watermark’
Flink时间语义解析：EventTime与Watermark机制
"本文主要介绍了Flink中的时间语义，包括EventTime、IngestionTime和ProcessingTime，并重点讲解了EventTime的引入以及Watermark机制，以解决流处理中的数据乱序问题。" 在Flink的流处理框架中，时间语义是至关重要...
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
