Kintex Ultrascale GTY多IP共享与例程分析

GTY 配置和使用

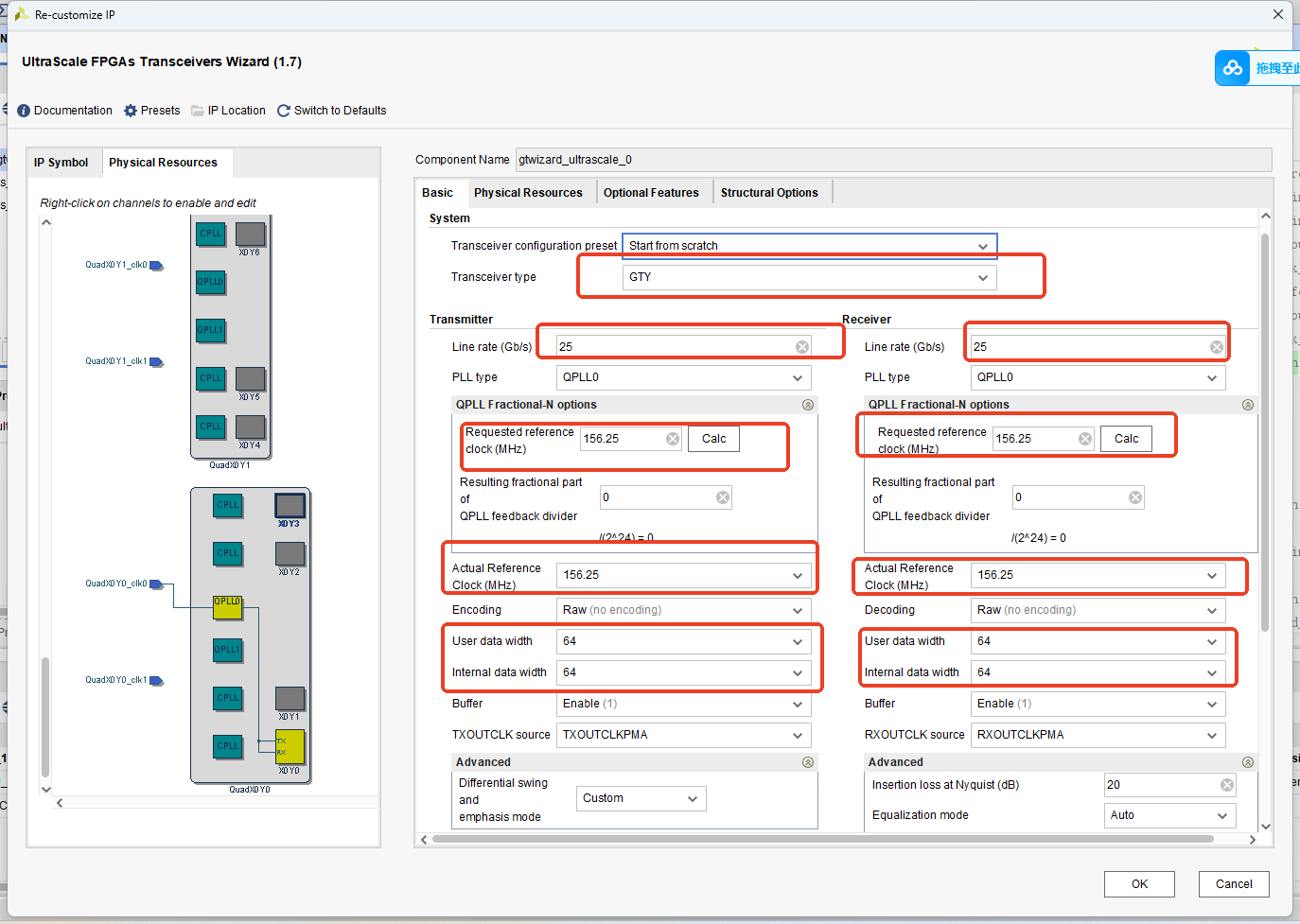

GTY配置非常简单，通过调用IP方式使用，这里只对重点配置讲解，GTY IP核配置如下：

GTY 的多核使用

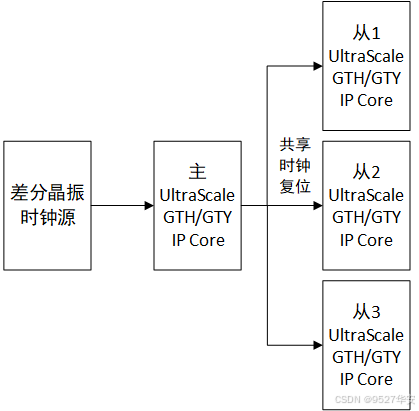

一个工程可调用多个GTY，且共用一对差分时钟源，也就是GTY的多核使用，构成级联和主从搭配，以工程4路GTY使用为例，多核主从架构如下：

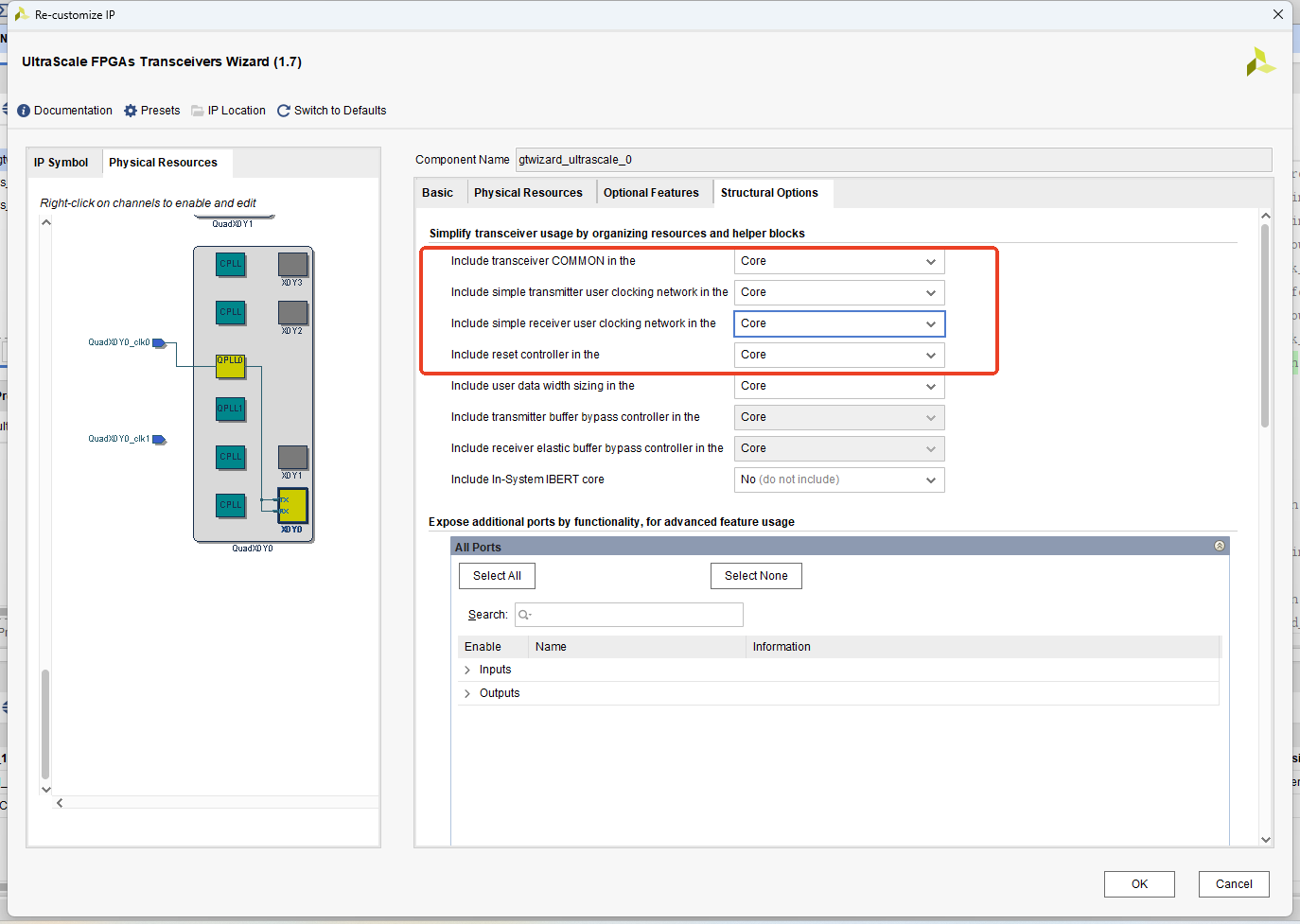

其中主GTY的共享逻辑配置如下：

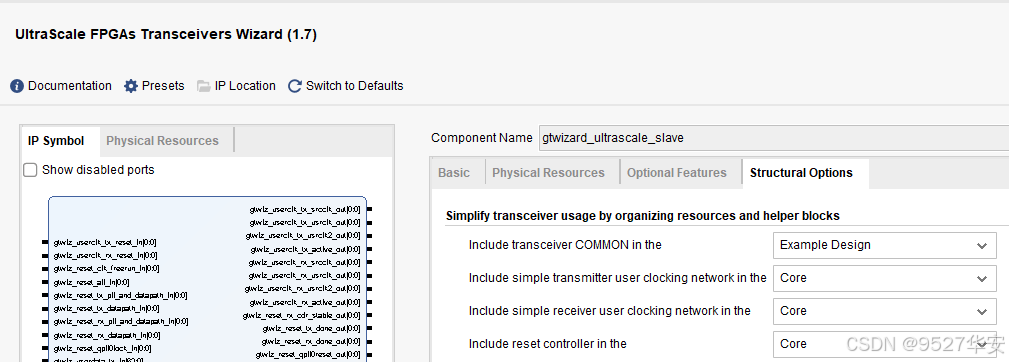

从GTY的共享逻辑配置如下：

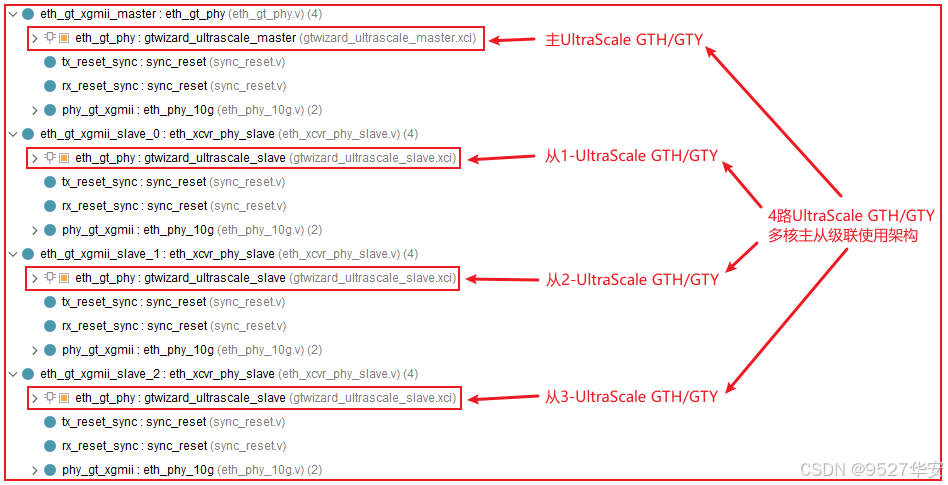

以工程4路GTY使用为例，多核主从代码架构如下：

GTY example design分析

这个例程提供了完整的GTY收发器使用示例，包括：

• 基本收发功能
• PRBS测试能力
• 链路管理机制
• 调试接口
• 完整的时钟复位控制

适合作为GTY收发器应用的参考设计。

example_stimulus_inst0

PRBS测试模块发送端：

• PRBS数据生成
• 发送数据控制
  为什么使用PRBS数据作为测试源数据？
  PRBS (伪随机二进制序列 Pseudo-Random Binary Sequence) 用于测试有以下几个重要原因：
• 信号特性优势

具有类似随机数据的统计特性，但又是确定性序列
包含各种数据模式组合（连续0、连续1、交替等）
频谱分布均匀，能够充分测试系统带宽
自相关性好，易于同步和错误检测

• 测试覆盖全面

可测试不同码型的传输特性
能验证系统在各种数据模式下的性能
覆盖最差情况的数据跳变
可检测系统的带宽限制问题

• 错误检测能力

接收端可以自动生成期望值进行比对
容易计算误码率(BER)
能快速定位传输中的错误
支持实时错误监测

  // PRBS-based data stimulus module for transceiver channel 0
  (* DONT_TOUCH = "TRUE" *)
  gtwizard_ultrascale_0_example_stimulus_raw example_stimulus_inst0 (
    .gtwiz_reset_all_in          (hb_gtwiz_reset_all_int),
    .gtwiz_userclk_tx_usrclk2_in (hb0_gtwiz_userclk_tx_usrclk2_int),
    .gtwiz_userclk_tx_active_in  (hb0_gtwiz_userclk_tx_active_int),
    .txdata_out                  (hb0_gtwiz_userdata_tx_int)
  );

example_checking_inst0

PRBS测试模块接收端：

• PRBS数据检查
• 错误检测

  gtwizard_ultrascale_0_example_checking_raw example_checking_inst0 (
    .gtwiz_reset_all_in          (hb_gtwiz_reset_all_int || ~hb0_gtwiz_reset_rx_done_int ),
    .gtwiz_userclk_rx_usrclk2_in (hb0_gtwiz_userclk_rx_usrclk2_int),
    .gtwiz_userclk_rx_active_in  (hb0_gtwiz_userclk_rx_active_int),
    .rxdata_in                   (hb0_gtwiz_userdata_rx_int),
