IMAX B6充电器使用说明

1视频

先上视频吧，这个掌握快：

https://video.tudou.com/v/XMjQxMDMyOTMwNA==.html?__fr=oldtd

照片：

https://item.taobao.com/item.htm?spm=a230r.1.14.1.3c775dccdnogm8&id=576782972790&ns=1&abbucket=11#detail

2手册

再上中文手册：

《imax_B6充电器说明书中文翻译完美打印版》

https://download.youkuaiyun.com/download/sh04882/3463867

3简要说明

简介

B6充电器介绍：
· B6充电器是一台多功能充电器，它支持双输入，是运用内置高性能的微处理器的高科技和专业操控软件的快速充电/放电器。
· 支持的充电电池种类包括：Li-ion、LiPo(聚合物锂电池)、Li-Fe、Ni-Cd(镍镉电池)、Ni-MH和Pb，几乎涵盖了主流的可充电电池种类。
· 它最多支持6串聚合物锂电池的平衡充电方式，充电电流最高可达5A。同时还具有放电功能，放电电流最大为1A。
· 本产品同时内置聚合物锂电池平衡器，可以对2串、3串、4串、5串、6串聚合物锂电池进行平衡充电，令充电效果更好。
· 机身侧面设计有温度传感器接口。B6采用了一个带背光的点阵液晶显示器，可以显示操作菜单和充电状态，方便直观，同时也十分美观。
· 更重要的是，拥有这样一台多功能充电器只需花很少的钱。

1， LiPo锂聚合物，就是飞机上常用的那一种电池。先按BATT.TYPE复位键找到LiPO CHARGE界面，设置参数：充电电流Ａ与电池节数Ｖ，xxA，xxV(xS)，例如你电池为3Ｓ（11.1Ｖ），2200maH的电池，你就设为2.2Ａ，11.1V(3S)就可以了。平衡充的时候，要把电池的平衡端子插入到充电器平衡槽上。注：现在锂离子Lion的充电程序与Lipo一样均为4.20Ｖ截止，可以直接用LiPo的充电界面对锂离子进行充电。

2， 很多模友初次找不到LiFe充电模式，请按BATT.TYPE复位键找到USER SET-PROGRAM，这就是用户参数设定栏，按START确认键进入，把电压3.7Ｖ改成3.3Ｖ，就是铁锂（LiFe）充电模式了，设好后，按复位键返回到LiFe charge模式，就可以充铁锂LiFe电池了。

3， NiMH镍氢电池（或者NICD镍镉）电池，按复位键BATT.TYPE找到NiMH（或者NiCD） charge充电界面，此界面只有current参数需要设置，因为在充镍氢/镉电池（NiMH/NiCD）时，B6充电器是自动识别电池节数的，1~15节电池节数自动识别的。镍氢的循环功能设定是用于去除镍氢/镉（NiMH/NiCD）记忆效应的，如果看说明书还感觉难以操作，请联系我们。

4， 铅酸电池Pb的充电模式，按复位键BATT.TYPE找到Pb charge ，按你电池的参数设好电流，与铅酸电池对应的电压，例如：小汽车电瓶12V的，就选12V进行充电。



参数

B6充电器技术参数：
工作电压范围：直流11-18V
最大输入/充电功率：50W
最大放电功率：5W
充电电流范围：0.1-5.0A
放电电流范围：0.1-1.0A
充电电流损耗量：300mA/cell
镍氢或镍镉电池数量：1-15S
锂离子或锂铁或锂聚合物电池数量：1-6S
铅蓄电池电压：2-20V
重量：282g (净重)
外形尺寸：133x87x33mm


4外部接口及充电步骤

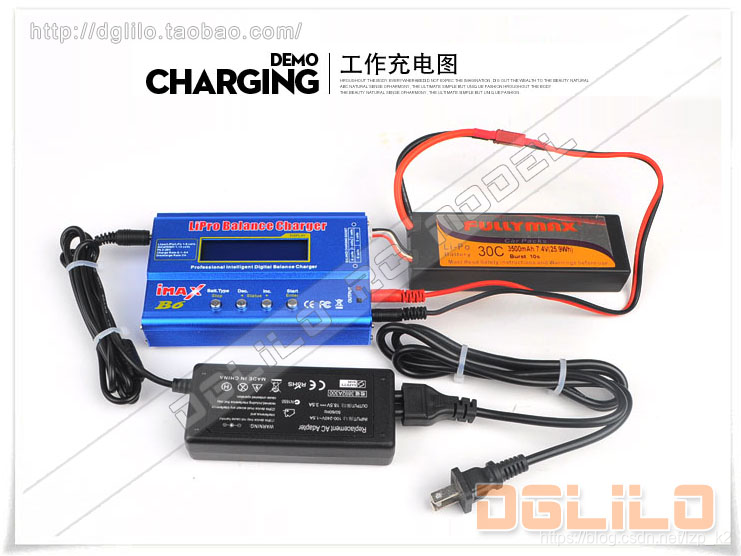

全貌：

其中Fully max那个是电池。其他是imaxb6充电器。

1 操作顺序

先接好硬件电缆

再设置软件启动充电

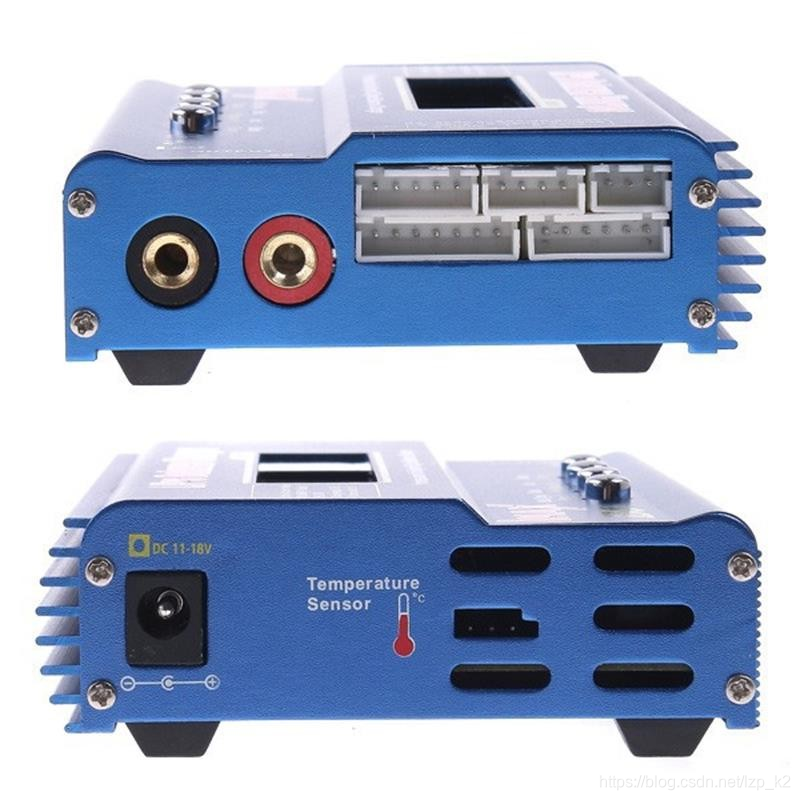

2硬件接口

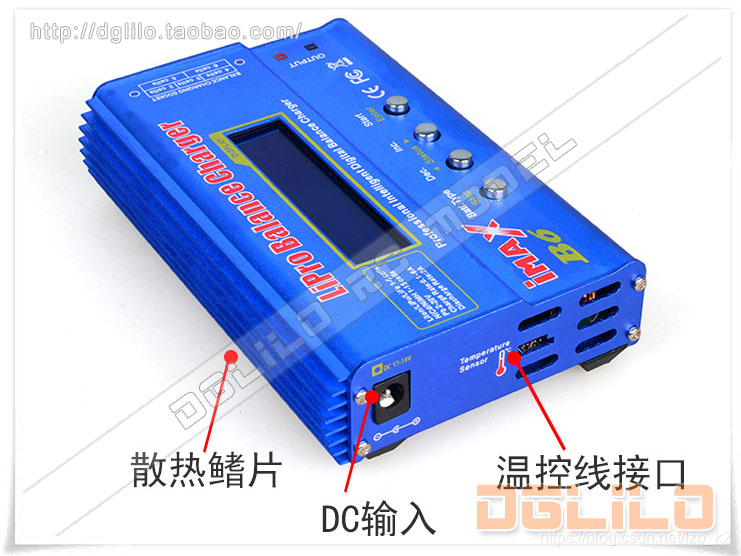

输入：

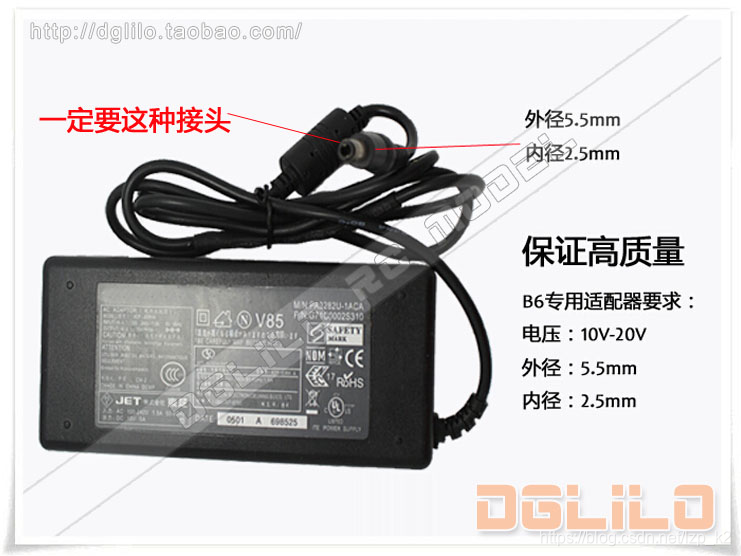

只有一个输入，含AC-DC电源线：

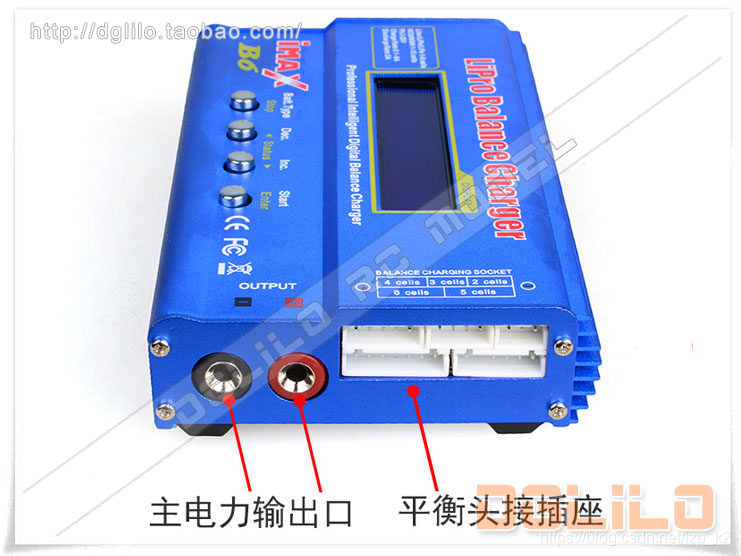

输出：

有两类输出

连接：

充电时，主电力(含正负同轴电缆)和平衡头(排插)都要插上。具体参见视频。

3软件操作

按键功能:

BATT.TYPE为菜单、复位、退出，

DEC为菜单项翻页、数值减，

INC为菜单项翻页、数值增，

START进入设置模式、确认。

上电后，对充电器的参数进行设定。

设置方法

B6在进行参数设定时，先按BATT.TYPE选择要设置的菜单，按START键让该参数闪动，再根据你的需要按加号键INC或者减号键DEC，设好你的参数，再按一下START键，等该数值不闪动，就算是设定好该参数了，具体的参数有电流Ａ，电压Ｖ（对应的电池节数），充电容量maH，充电时间Min等等，均用该方式来设定。

以lipo电池为例

设置初始参数：

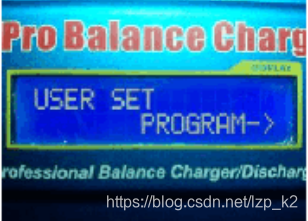

按BATT.TYPE退到用户设置菜单，user set

按START键进入初始参数设置模式，设置

充电时间

最大电流等

具体参见手册。

Lipo充电操作

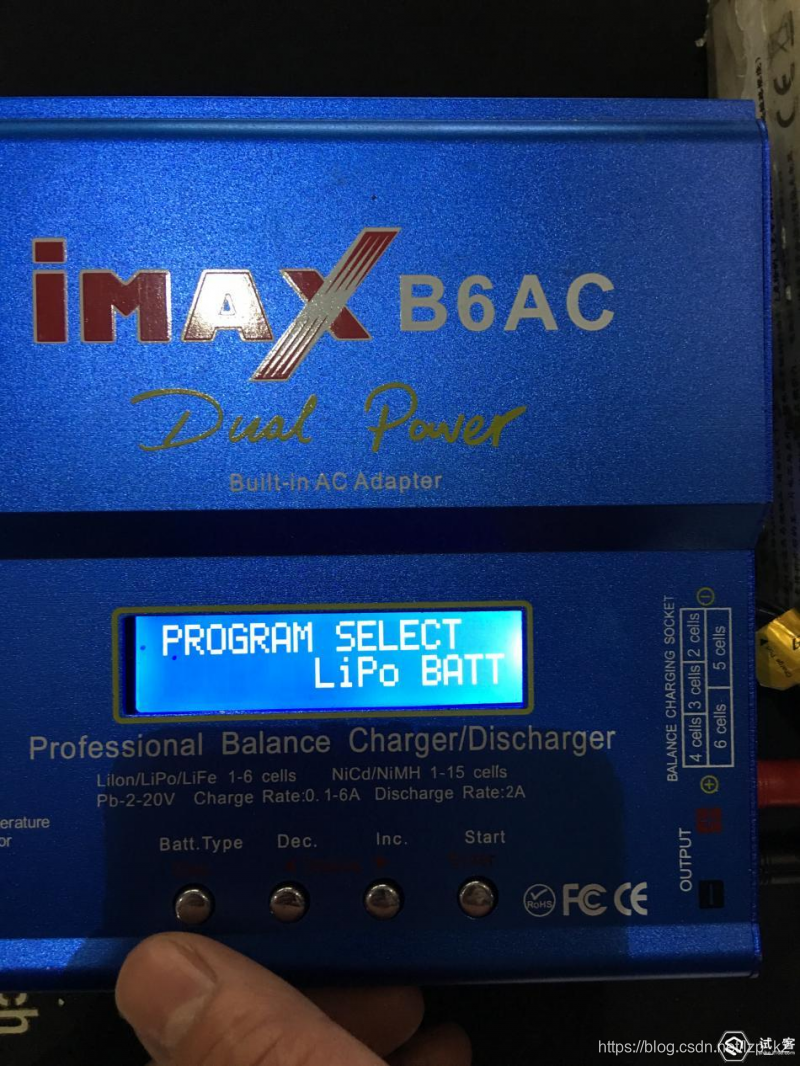

选择Lipo电池：

按start，进入lipo设置，

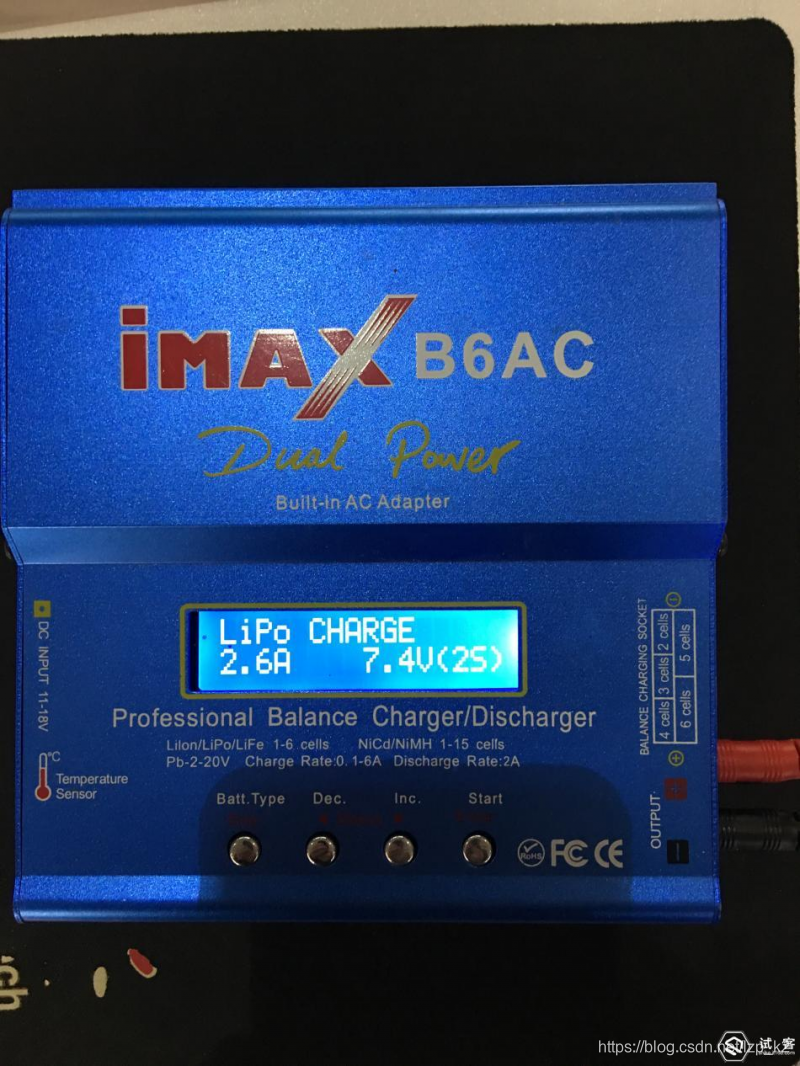

选择普通充电Charge，设置电流2.6A， 电压2s

启动和停止充电

长按start开始检测电池准备充电，再按start开始充电，当需要临时停止充电时，如下班了电池没充满，或者临时出去了，按stop停止充电，因为没有人时候千万不要充电。



5常见错误

报错处理：

1， connection break，这个报错，请模友仔细检查一下电池与充电器是否连接完好充分。

2， reverse polarity 这个报错，一种可能是电池插反了，如果电池没有联上直接显示这个报错，需要把平衡侧板上的线（白色的槽板）连上就好了（会焊接的自己处理一下，不会焊的只能送厂家返修。

3， CAPA，这个报错，是你充电的容量超出了设定的容量限制，B6的默认值是5000maH，也有可能是参数被修改了，你在USER SET-PROGRAM里面，按确认键进入，再按INC那个键翻菜单到CAPACITY CUTOFF那一项，设



4， 定好那个值就行了，或者加大一些，或者改成OFF（容量不限制）。

5， TIME限制，同上处理，B6出厂的默认值是2个小时间保护，你找到Timer safety，根据你的需要改动时间限制，或者OFF关掉时间保护功能。

6， TEMP是温度保护，如果出现TEMP，而没有加温感线，一般是电路出了问题，请送回厂家返修。
