第4章 RILC运行机制

4.1 RILC运行机制

RILC代码重点在于：hardware/ril/libril（Runtime运行环境的源文件）、hardware/ril/reference-ril.so、hardware/ril/rild这三个目录下的C/C++代码文件。

Rilc运行在UserLibraries系统运行库中的HAL层，它使用HAL Stub运行结构。最关键的为Runtime对外提供Proxy代理接口，Stub向Runtime提供Operations操作函数，Runtime向Stub提供Callback函数。

RILC运行机制主要围绕libRIL与Reference-RIL相互调用，从而完成solicited和unsolicited消息处理机制，包括两个过程：启动和运行。

启动过程：rild完成；

运行核心：LibRIL和Reference-RIL消息交互。

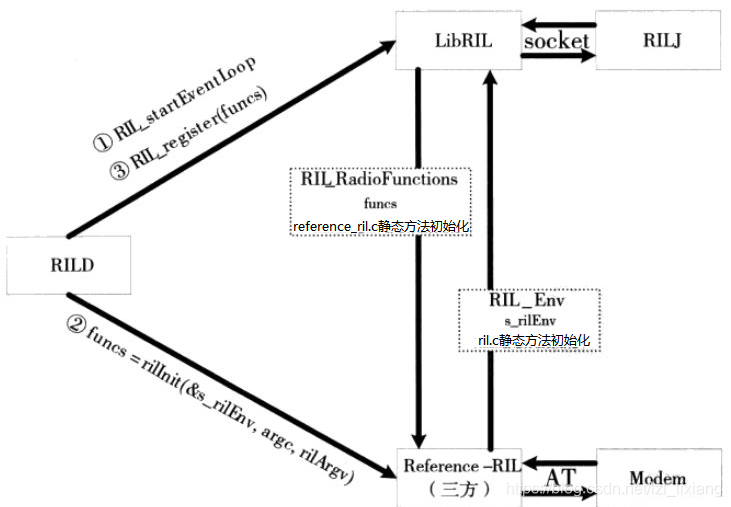

RILC运行机制

LibRIL为Reference-RIL实现了RIL请求转换成AT命令，并执行AT命令逻辑。

LibRIL提供了Reference-RIL的proxy代理接口。RILJ基于Socket网络连接完成solicited和unsolicited消息和LibRIL进行交互，最终交给Reference-RIL进行处理。

Reference-RIL和modem之间通过串口进行通信，主要用于AT命令执行。

4.1.1 rild.c的main函数

         第一章所说的main函数，它整体负责启动rilc。关键职责是建立LibRIL和Reference-RIL的一种相互协调的能力。

LibRIL中有指向Reference-RIL中funcs结构体的指针。

Reference-RIL中有指向LibRIL中s_rilEnv结构体（Runtime）的指针。

4.1.2 LibRIL目录结构

hardware/ril/libril

    Android.mk

    Ril_commands.h //定义了LibRIL接收到RILJ发出的solicited请求消息所对应的调用函数和返回调用函数。

    Ril.cpp //建立Runtime框架；

    Ril_event.cpp //实现基于ril_event双向链表操作函数；

    Ril_event.h //定义ril_event事件的结构定义；

    Ril_ex.h

    Ril_unsol_commands.h //定义了unsolicited消息返回函数的调用。

……

1）LibRIL以ril.cpp代码为核心，其他代码协助他完成LibRIL Runtime的启动和运行，LibRIl Runtime的两个作用：

1、与RILJ基于socket交互；

2、与Reference-RIL基于函数调用的交互。

2）结构体RIL_env定义了三个指向函数的指针。

3）结构体RIL_RadioFunctions：当LibRIL接收到RILJ发起的solicited请求后，其他5个指向函数的指针会调用Reference-RIL提供给funcs中对应请求函数。

4.1.3 LibRIL Runtime
