Linux 伙伴系统

前言

本文从伙伴系统的页面分配函数 rmqueue() 开始，此函数作用是，从给定的zone中分配2^order的页面，在5.14.2中，rmqueue() 仅仅被 get_page_from_freelist() 调用，get_page_from_freelist() 更是重量级，由页面分配的核心函数 __alloc_pages() 所调用的。以上及下面所有讲到的函数的定义，均在mm/page_alloc.c 中定义。

而暂时仅仅着眼于伙伴系统的核心分配函数：rmqueue()

一、rmqueue

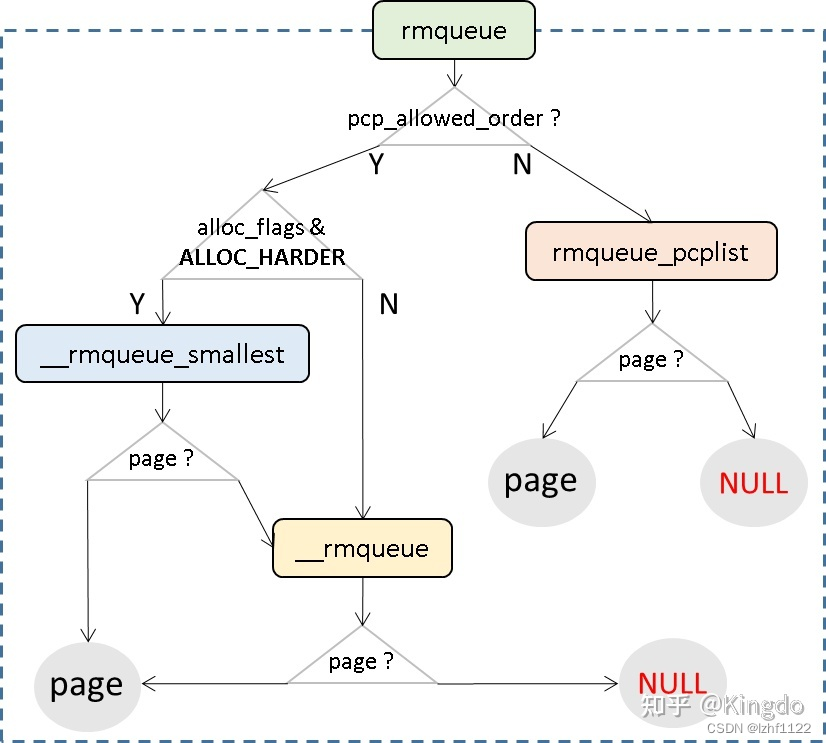

1.1 流程图

1.2 函数原型

static inline struct page *rmqueue(struct zone *preferred_zone,
                                   struct zone *zone, unsigned int order,
                                   gfp_t gfp_flags, unsigned int alloc_flags,
                                   int migratetype)

preferred_zone，是根据gfp_flags算出来的，是在核心函数__alloc_pages中确定的，表示本次页面分配的请求，最先考虑从那个zone中进行分配，但是这个参数在本函数中不起关键作用，因为函数rmqueue的作用是从指定的zone中分配page，而这个指定的zone是第二个参数，前面讲过，get_page_from_freelist会调用rmqueue，而get_page_from_freelist作用就是遍历所有可用的zone，而preferred_zone是遍历过程的第一个被选中的zone.

zone, rmqueue正是从改zone的free_list中，选择page进行分配

order，指分配多少阶的page，与伙伴系统息息相关

gfp_flags, alloc_flags 都是分配配置，讲到再说

migratetype，迁移类型

1.3 通过PCP分配

/// 代码中省略了CMA相关的部分
 if (likely(pcp_allowed_order(order))) {
    page = rmqueue_pcplist(preferred_zone, zone, order, gfp_flags, migratetype,
                           alloc_flags);
    goto out;
  }

首先通过函数pcp_allowed_order检查是否需要通过PCP进行分配，所谓PCP即Per_CPU方式，即内核将变量缓存给每一个CPU上，不同的CPU都保留有自己的副本，这样不同的CPU可以并发的访问自己的这部分变量而无需上锁。

在之前的内核版本上，只有order==0，即分配1个页面是才会采用PCP方式进行分配，现在时代变了，当order<=3时都会使用PCP方式，pcp_allowed_order代码如下：

// 注意，以下代码我删除了关于透明大页的情况
static inline bool pcp_allowed_order(unsigned int order)
{
	if (order <= PAGE_ALLOC_COSTLY_ORDER) // PAGE_ALLOC_COSTLY_ORDER == 3
		return true;
	return false;
}

如果 order<=3 , 那么将调用rmqueue_pcplis，从pcplist中分配page，此函数我们将在下一小节展开.

1.4 大阶页面分配

/// 代码中省略了CMA相关的部分
if (alloc_flags & ALLOC_HARDER) {
  page = __rmqueue_smallest(zone, order, MIGRATE_HIGHATOMIC);
  if (page)
    trace_mm_page_alloc_zone_locked(page, order, migratetype);
}
if (!page)
  page = __rmqueue(zone, order, migratetype, alloc_flags);

ALLOC_HARDER，含义是尽力分配，因为为了保障其不会失败，将优先从MIGRATE_HIGHATOMIC中进行分配，MIGRATE_HIGHATOMIC是一种迁移类型，但是和迁移关系不大，你可以理解为专门为ALLOC_HARDER标志预留的一部分空间，如果失败，则调用__rmqueue函数走传统的路径进行分配。

问题在于，MIGRATE_HIGHATOMIC的page是怎么来的呢？因为在伙伴系统初始化的时候，会将所有的page定义为MIGRATE_MOVABLE，这是通过函数memmap_init_range实现的:

/**
 ...
 * All aligned pageblocks are initialized to the specified migratetype
 * (usually MIGRATE_MOVABLE). Besides setting the migratetype, no related
 * zone stats (e.g., nr_isolate_pageblock) are touched.
 */
void __meminit memmap_init_range(unsigned long size, int nid, unsigned long zone,
		unsigned long start_pfn, unsigned long zone_end_pfn,
		enum meminit_context context,
		struct vmem_altmap *altmap, int migratetype)
{

然后MIGRATE_UNMOVABLE，MIGRATE_RECLAIMABLE类型可以通过后备列表的方式从其他由page的list上“偷”page：

static int fallbacks[MIGRATE_TYPES][3] = {
	[MIGRATE_UNMOVABLE]   = { MIGRATE_RECLAIMABLE, MIGRATE_MOVABLE,   MIGRATE_TYPES },
	[MIGRATE_MOVABLE]     = { MIGRATE_RECLAIMABLE, MIGRATE_UNMOVABLE, MIGRATE_TYPES },
	[MIGRATE_RECLAIMABLE] = { MIGRATE_UNMOVABLE,   MIGRATE_MOVABLE,   MIGRATE_TYPES },
};

但是显然不包括MIGRATE_HIGHATOMIC，其实此类型的page是通过函数reserve_highatomic_pageblock进行分配的，系统最多会给每个zone分配(zone_managed_pages(zone) / 100) + pageblock_nr_pages)个page，即zone管理的内存页的百分之一，并且保底是pageblock_nr_pages个，pageblock可以理解为一个4MB的页块，即对应伙伴系统的最大可分配页，page的迁移类型是按页块为单位进行修改的，修改页块迁移类型的函数是set_pageblock_migratetype。
那么reserve_highatomic_pageblock在什么时候被调用呢？是在get_page_from_freelist()函数之后，我在前言中讲过了。

因此逻辑是这样的，一旦有分配请求包含了ALLOC_HARDER，那么将会尝试从MIGRATE_HIGHATOMIC中申请，但是第一次肯定会失败，，于是就会从正常的流程中申请，成功后就会将所得page所在的pageblock整个加入到MIGRATE_HIGHATOMIC类型的列表中，但是并不能每次都能成功加进入，上线就是(zone_managed_pages(zone) / 100) + pageblock_nr_pages)个。

二、__rmqueue

从下面的流程图，可以看到，__rmqueue其实是在循环的执行__rmqueue_smallest，__rmqueue_smallest是真正从伙伴系统中那页面的过程，即对于伙伴系统分割大order，填充给小order过程的实现，也就是伙伴系统的最核心算法。

但是__rmqueue_smallest，只能从指定的迁移类型列表中拿页面，当该迁移类型页面不足时，就需要想其他的迁移类型借，我前面给出的那个二维数组：

static int fallbacks[MIGRATE_TYPES][3] = {
	[MIGRATE_UNMOVABLE]   = { MIGRATE_RECLAIMABLE, MIGRATE_MOVABLE,   MIGRATE_TYPES },
	[MIGRATE_MOVABLE]     = { MIGRATE_RECLAIMABLE, MIGRATE_UNMOVABLE, MIGRATE_TYPES },
	[MIGRATE_RECLAIMABLE] = { MIGRATE_UNMOVABLE,   MIGRATE_MOVABLE,   MIGRATE_TYPES },
};

就表示了，借页面的顺序，如MIGRATE_UNMOVABLE不足时，首先从MIGRATE_RECLAIMABLE中借，然后从MIGRATE_MOVABLE中借。

而__rmqueue_fallback的作用就是，如果能成功接到，就把页面从被借的list放到指定的迁移类型列表中，此时将返回true，然后再执行__rmqueue_smallest，去分割order，分配页面。如果借不到，那么只能返回NULL

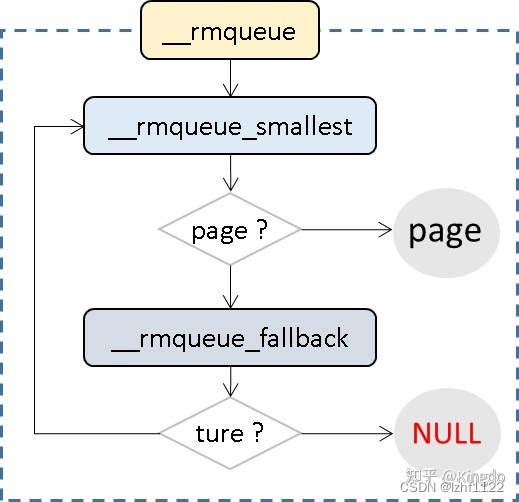

2.1 流程图

三、__rmqueue_pcplist

rmqueue_pcplist主要作用是根据order的大小，选择对应的pcp_list,并在调用__rmqueue_pcplist获取page之前上锁，因此我们直接看__rmqueue_pcplist的实现.

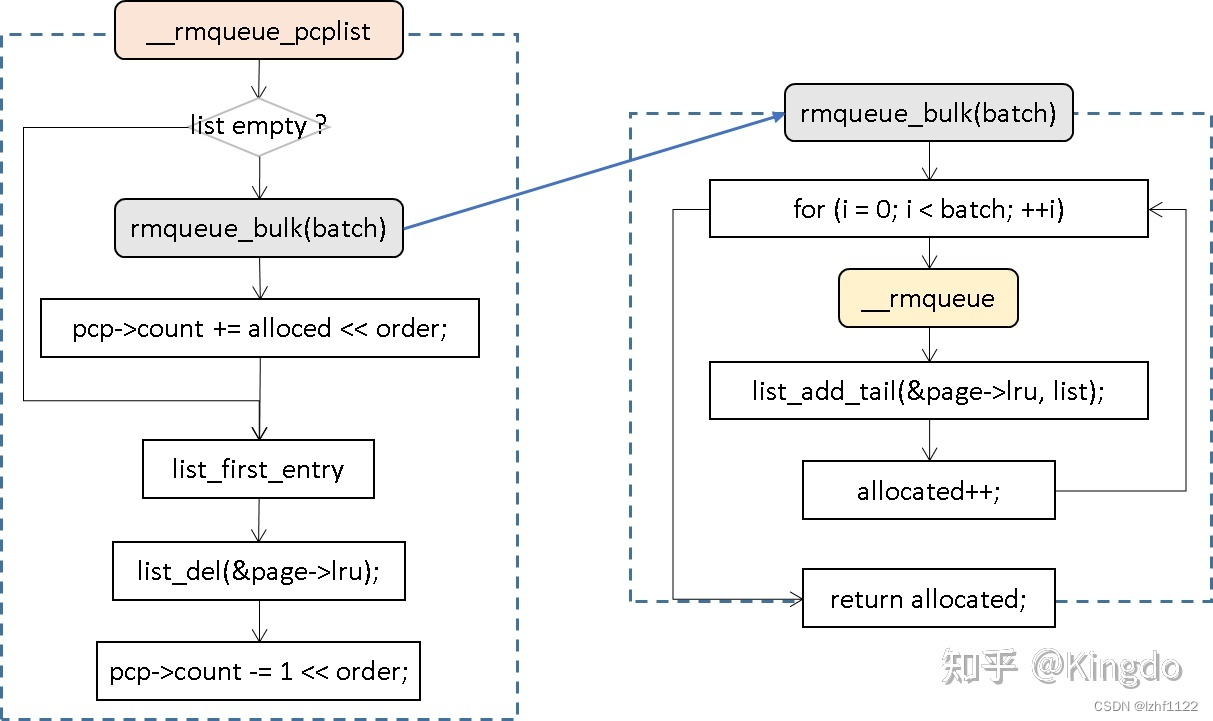

3.1 流程图

其实逻辑很简单，如果list为空，那么就调用rmqueue_bulk申请一批次的page填充到pcp_list中，主要就是这个逻辑。

而rmqueue_bulk同样也是调用__rmqueue实现的，那我我们现在来分析一下，__rmqueue的两个主要函数__rmqueue_fallback和__rmqueue_smallest

四、__rmqueue_fallback

此函数的作用是，当指定的迁移类型的列中中page不足时，从该迁移类型的后备列表中偷取空闲的page补充到指定的迁移类型列表中。并且系统初始化时，所有的page都是MIGRATE_MOVABLE类型.

而后被列表就是我们两次前面提到的：

/// 需要注意，没考虑CMA的情况
static int fallbacks[MIGRATE_TYPES][3] = {
	[MIGRATE_UNMOVABLE]   = { MIGRATE_RECLAIMABLE, MIGRATE_MOVABLE,   MIGRATE_TYPES },
	[MIGRATE_MOVABLE]     = { MIGRATE_RECLAIMABLE, MIGRATE_UNMOVABLE, MIGRATE_TYPES },
	[MIGRATE_RECLAIMABLE] = { MIGRATE_UNMOVABLE,   MIGRATE_MOVABLE,   MIGRATE_TYPES },
};

可以看到，MIGRATE_UNMOVABLE、MIGRATE_MOVABLE和MIGRATE_RECLAIMABLE是互为后备列表的.

这个函数很长，但是实际上东西不好说，其大原则就是，在偷取page的时候要尽可能把整个pageblock都偷过去，实在买办法也要尽可能偷大的order。

然后要修改整块pageblock的类型，如果不是整块偷的，那么就会出现混合的情况，即同一pageblock的page的位于不同的迁移列表。但是整块的pageblock的类型是统一的，基本上是谁多是谁的类型，比如偷取的部分order>一半，那么就要全部改成对应了的类型。

五、__rmqueue_smallest

5.1 源码

struct page *__rmqueue_smallest(struct zone *zone, unsigned int order,
						int migratetype)
{
	unsigned int current_order;
	struct free_area *area;
	struct page *page;

	/* Find a page of the appropriate size in the preferred list */
	for (current_order = order; current_order < MAX_ORDER; ++current_order) {
		area = &(zone->free_area[current_order]);
		page = get_page_from_free_area(area, migratetype);
		if (!page)
			continue;
		del_page_from_free_list(page, zone, current_order);
		expand(zone, page, order, current_order, migratetype);
		set_pcppage_migratetype(page, migratetype);
		return page;
	}
	return NULL;
}

函数非常的短小，整个循环恰好符合了伙伴系统的核心思想，即一层层的的往下拆分，直到合适的order的page.

5.1.1 get_page_from_free_area

即直接从指定迁移类型的list中找到page，如果失败，则寻找的order++;

5.1.2 del_page_from_free_list

负责将其list中拿走，操作包括list_del，list的计数–等;

5.1.3 expend

expend 是负责拆分的函数，即如果从odrer较大的list中选择了一一组page进行拆分，那么拆分后剩余的page将被添加到较低order的list中，注意，我们只需要将每一组的page的首个page添加到free list中即可,如我要获取order0的page，但是是从order3的块中获取的：

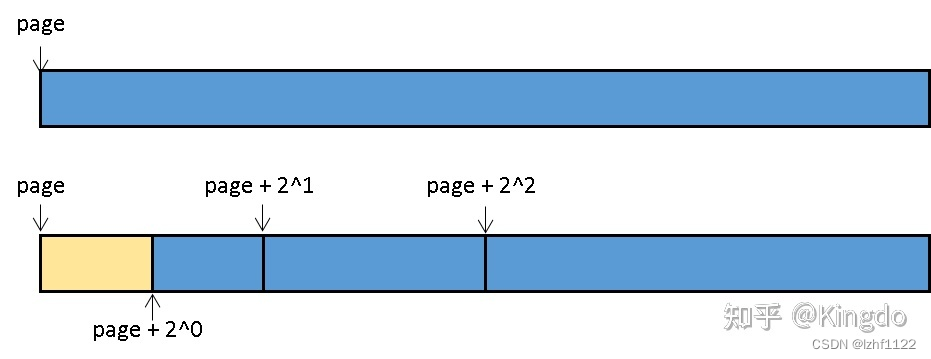

page指向的是order=3的块，page保存在伙伴系统order=3的free_list上，当我们需要以order=0返回page时，就需要把整个块拆分, 并以此将：

• page + 2 ^0 的page添加到 order-0 free_list
• page + 2 ^1 的page添加到 order-1 free_list
• page + 2 ^2 的page添加到 order-2 free_list
  extend函数，就是做这件事
