生成png文件操作步骤

先将bpmn文件修改成xml文件 然后右键点这个xml文件，

在选项中选择diagrams，然后选择show Designer 就可以看到流程图，

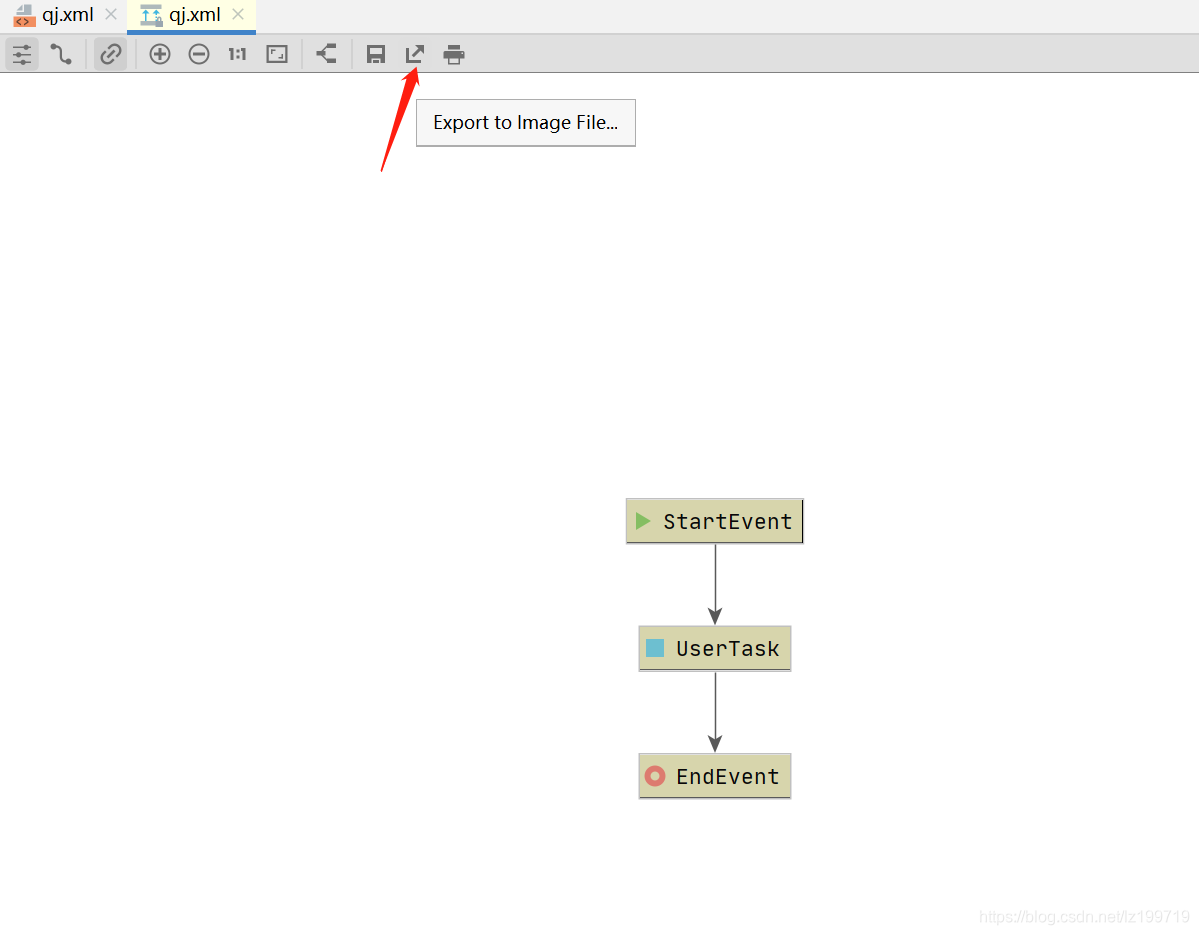

然后Export to file保存png文件。

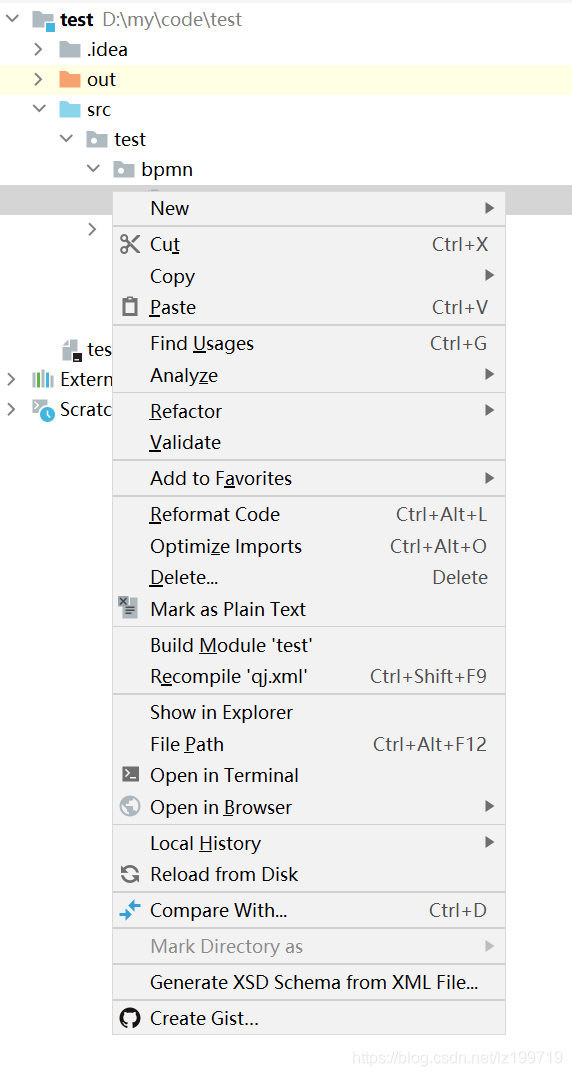

但是在xml文件右键菜单中并没有找到Diagrams选项。

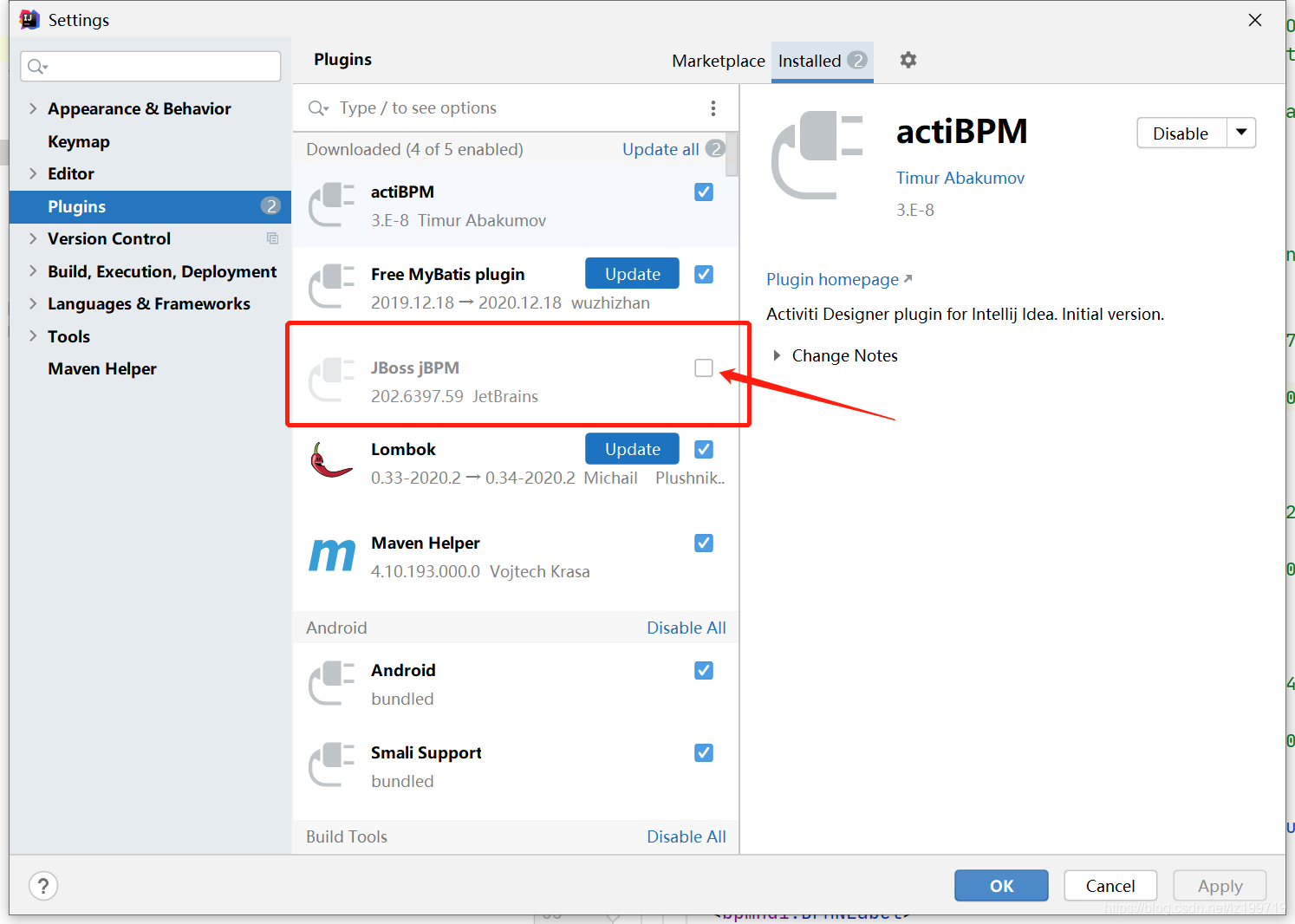

原来是因为有一个jbpm2.0的插件没有开启或者没有安装

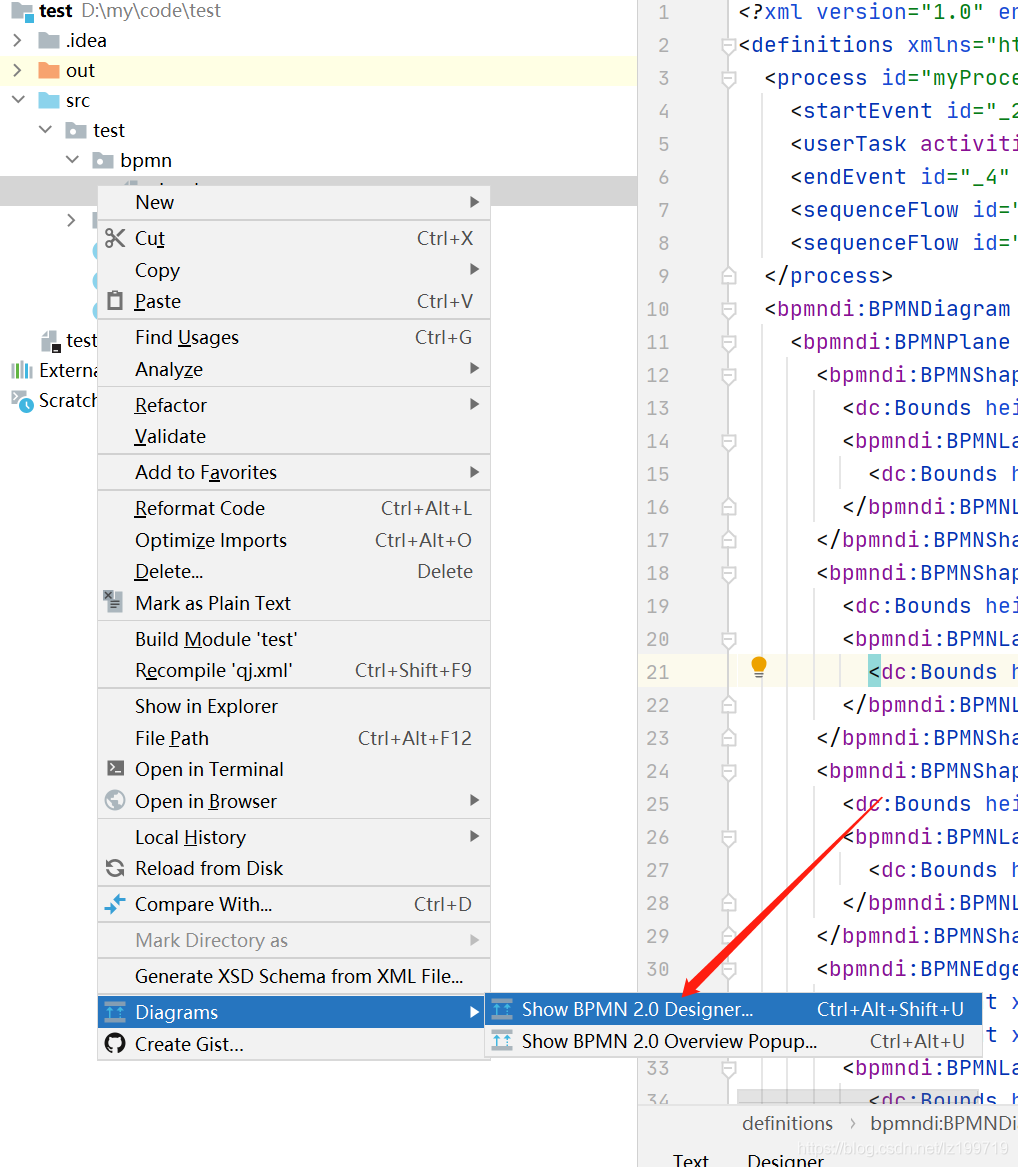

开启或安装这个插件以后右键xml文件就显示Diagrams了

点开后，显示流程图，点击Export to file导出png

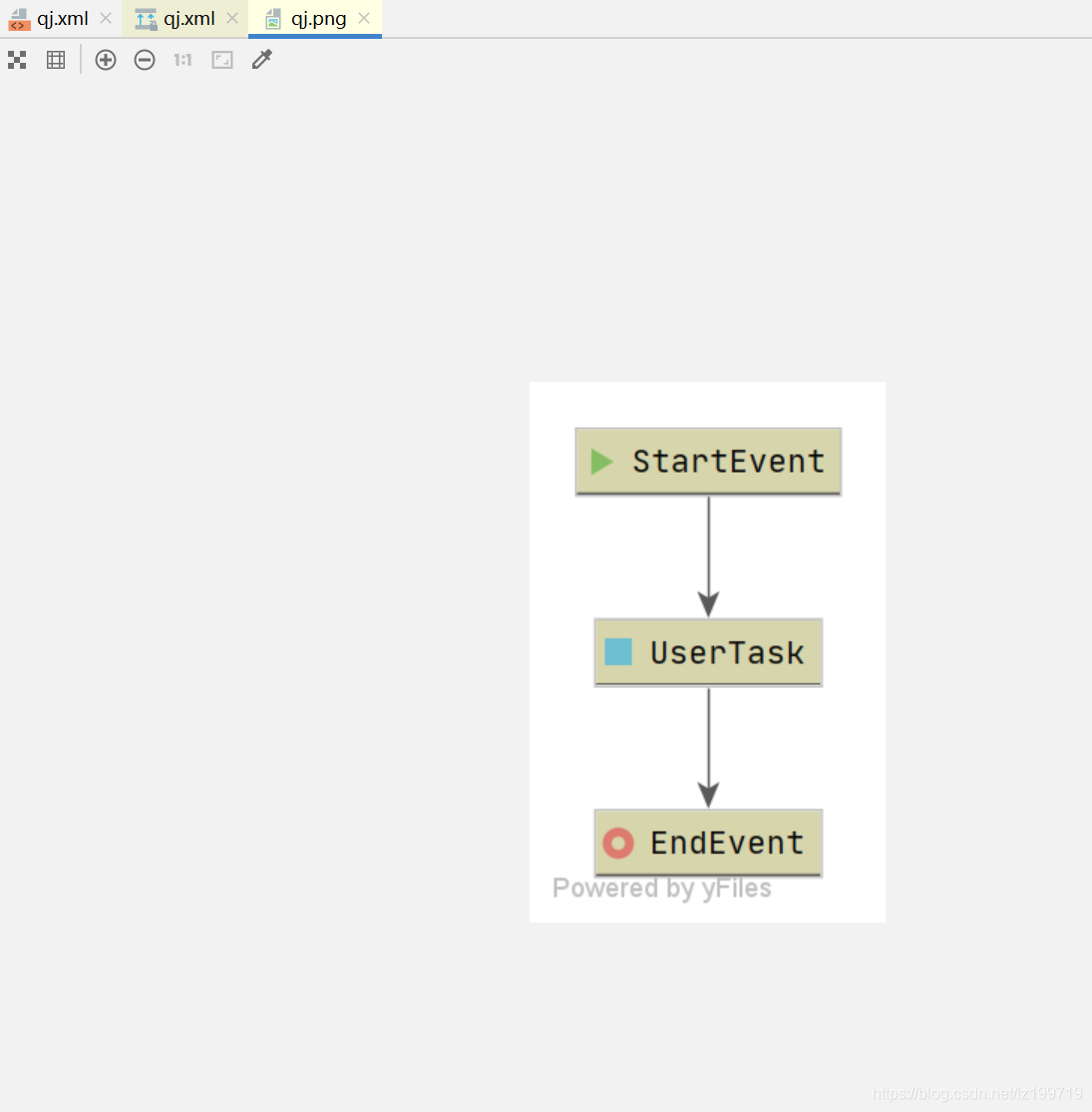

导出成功的图片
