cadence检查原理图以及导出文件

一、检查原理图

1、检查原理图

选择工程文件——Tools——Design Rules Options

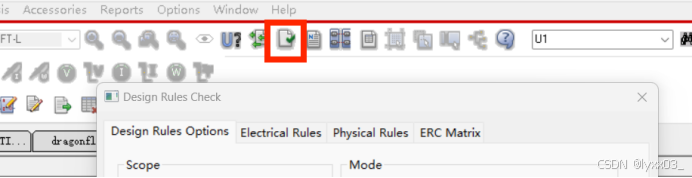

 或者

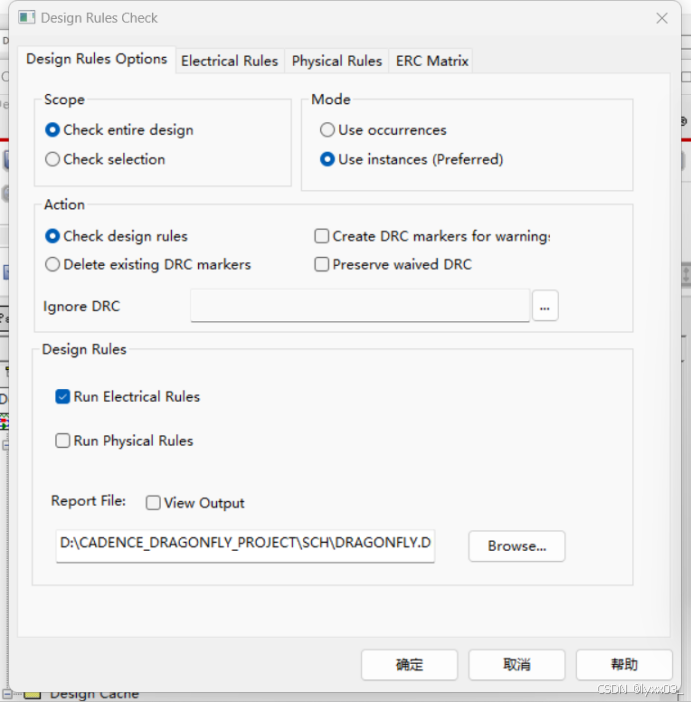

 弹出界面

Scope设置检查范围整个图还是检查选择的那一部分

Design Rules设计规则：Run Electrical Rules电气规则 Run Physical Rules物理规则

可以选择需要检查哪些可能得错误，如果认为不需要检查可以取消勾选

设置好后点确定开始检查

2、检查完后查看DRC文件

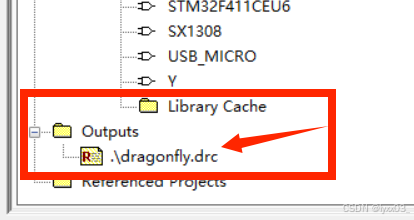

DRC跑完后在Outputs会出现一个以项目名为前缀，以drc为后缀的文件，也可以在工程文件夹中找到以drc为后缀的文件，可以选择用记事本打开，可以看到哪个器件有问题

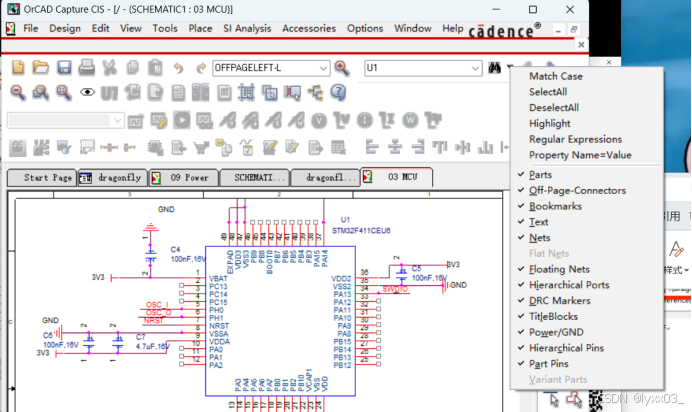

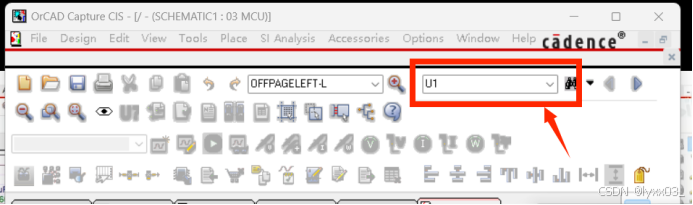

 3、如何寻找器件

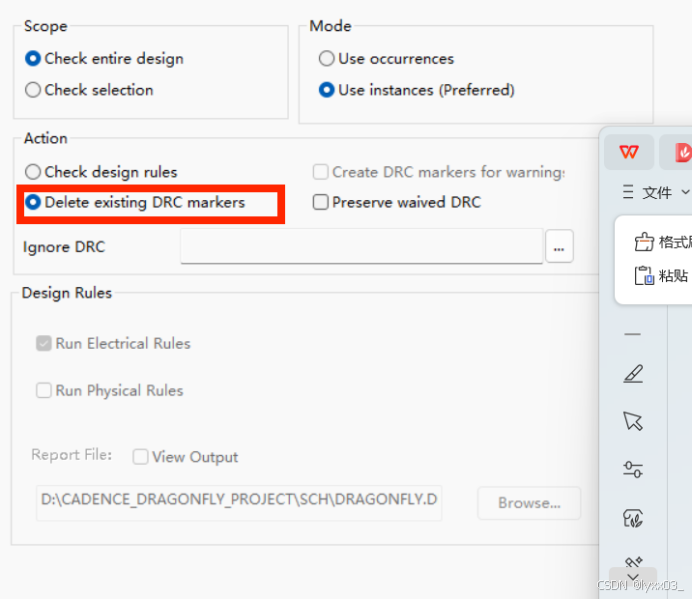

 如果没有错误（ERROR），或者都是不用管的警告（QUESTION）可以选择删除那些DRC marks点

二、导出文件

1、导出报表

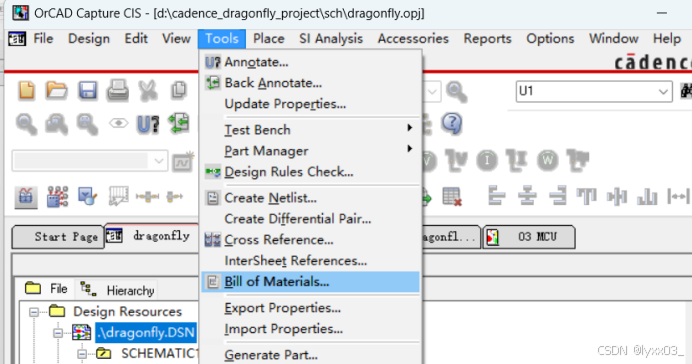

 选中要检查的工程——Tools——Bill of Materials

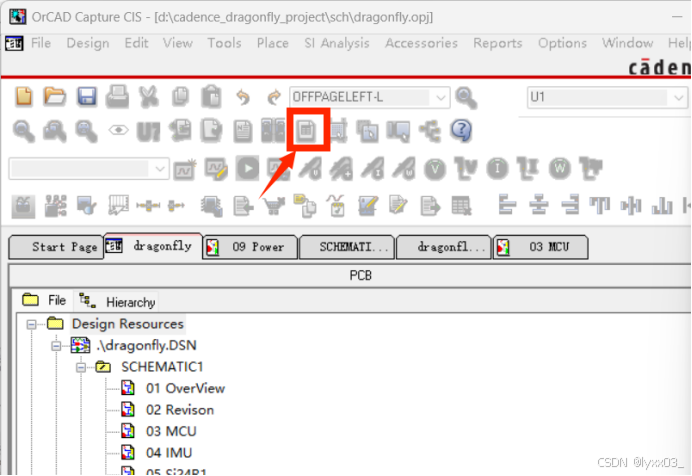

或者快捷键

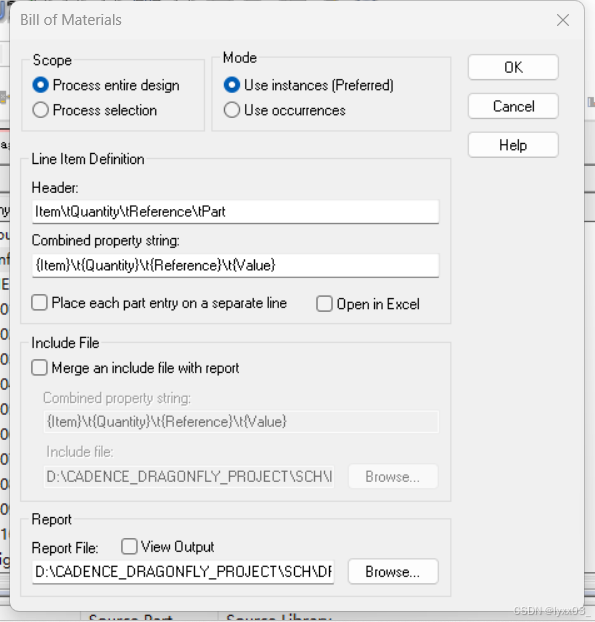

 弹出界面

配置报目表Header相当于表头Combined property  string相当于表的内容

导出后再Outputs出现一个以bom为后缀的文件，依然可以在工程文件中以表格文件打开

2、导出pdf文件

为了导出美观可以先关掉栅格

打印之前先设置File——Print Setup

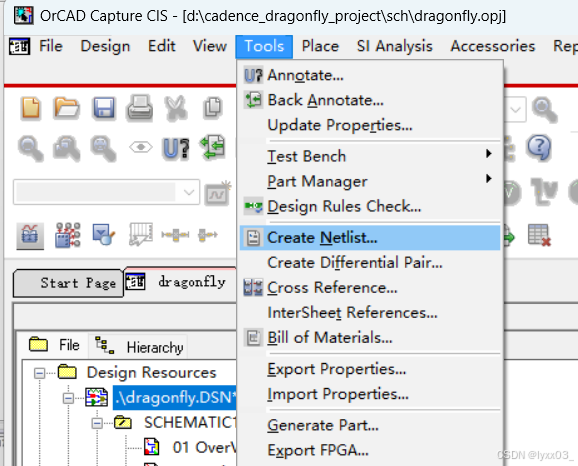

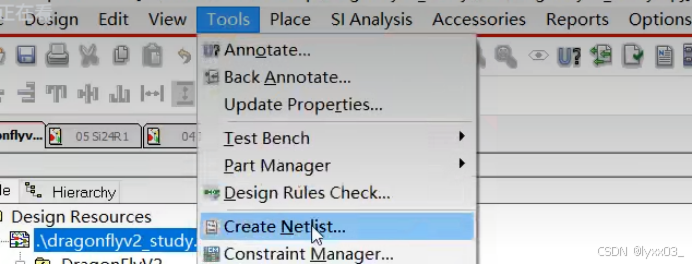

3、导出网表
