本文档详细介绍了BGP选路的实验配置，包括通过本地优先级、AS_PATH长度、Preference_Value、起源属性和MED来影响路由选择。实验中涉及R1到R6的多个AS之间的路由交互，通过在不同路由器上设置route-policy来调整路由属性，从而控制流量走向。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

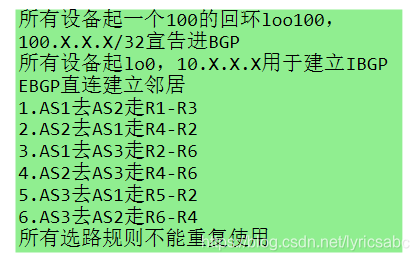

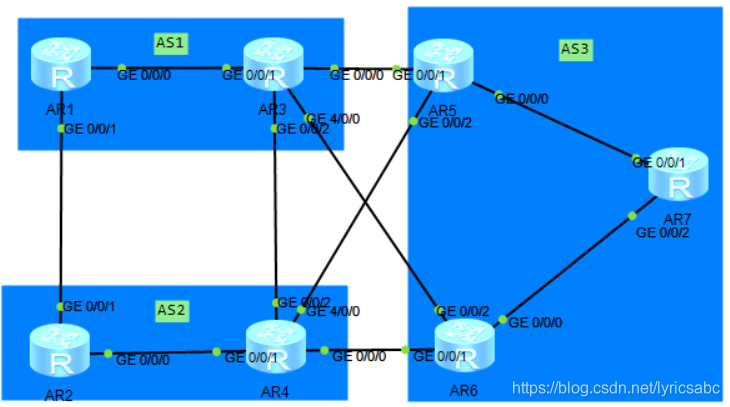

一、实验拓扑和要求
在这里插入图片描述
R2和R3换了位置

1、建立邻居关系

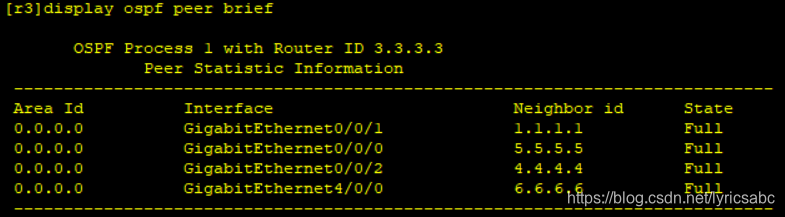

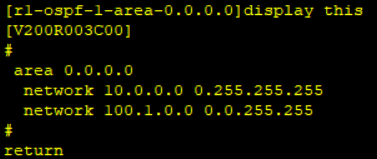

1）先建立ospf邻居，使学习到所有的环回
在这里插入图片描述

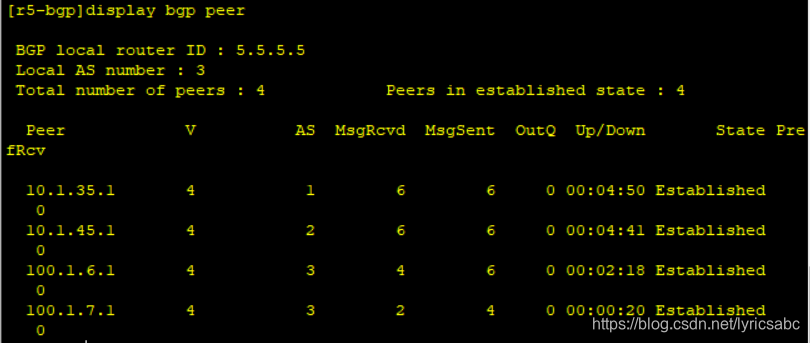

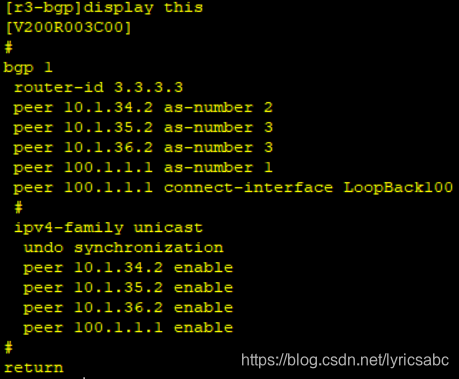

2）建立bgp邻居关系，IBGP使用环回建邻，EBGP使用接口建邻
在这里插入图片描述

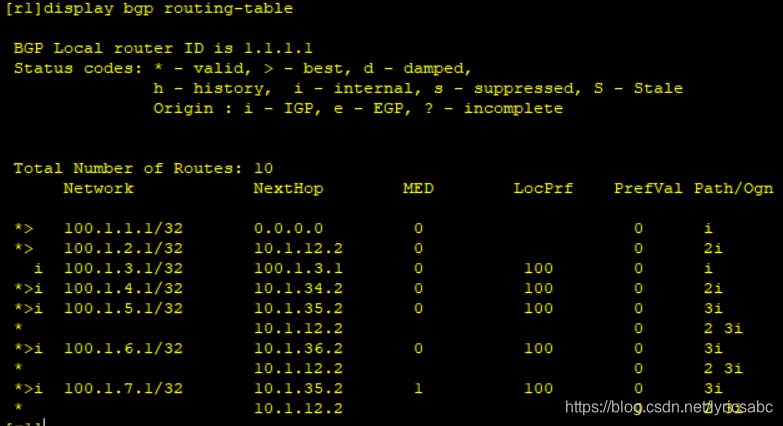

3）将环回宣告到bgp中
BGP宣告配置时，只能宣告本地路由表中的路由条目，且宣告配置中网络号的掩码必须和路由表中的记录完全的一致
[r1-bgp]network 100.1.1.1 32
在这里插入图片描述

4）改变选路

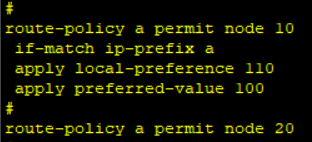

AS1到AS2走R1-R2——优选本地优先级（Local_Preference）最高的路由
在这里插入图片描述 —抓AS2区域流量

AS1到AS2走R4-R3——as-path 优选经过AS数量较少路径；该属性的自动添加是在EBGP邻居关系间进行—R2上把as-path改多

[r2-bgp]peer 10.1.12.1 route-policy b import

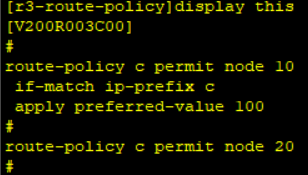

AS1到AS3走R3-R6——优选Preference_Value值最高的路由（私有属性，仅本地有效）。

不传递权限最高属性可以干涉EBGP/IBGP选路
[r3]ip ip-prefix c permit 100.1.5.1 32
[r3]ip ip-prefix c permit 100.1.6.1 32
[r3]ip ip-prefix c permit 100.1.7.1 32
在这里插入图片描述

在这里插入图片描述

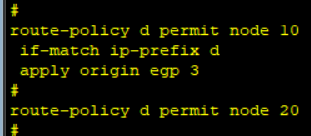

AS2到AS3走R4-R6——起源属性
[r4]ip ip-prefix d permit 100.1.5.1 32
[r4]ip ip-prefix d permit 100.1.6.1 32
[r4]ip ip-prefix d permit 100.1.7.1 32

[r4-bgp]peer 10.1.46.2 route-policy d export
在这里插入图片描述

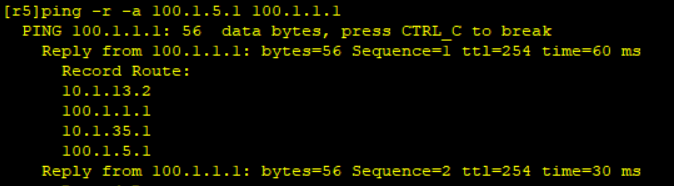

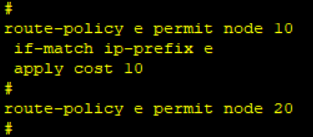

AS3-AS1走R5-R3——MED

[r5]ip ip-prefix e permit 100.1.1.1 32
[r5]ip ip-prefix e permit 100.1.3.1 32
在这里插入图片描述
[r5-bgp]peer 10.1.35.1 route-policy e export
由于实际工程中，管理员只能在一个AS中配置，故无法通过查看BGP表来判断选路结果

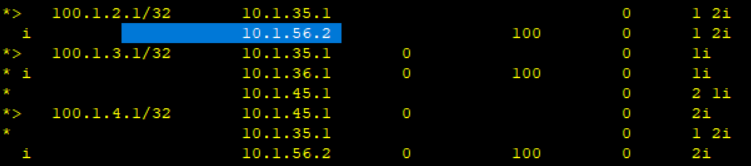

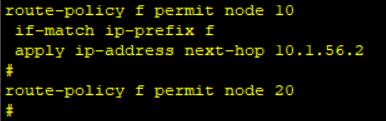

AS3-AS2走R6-R4——更改下一跳
[r5]ip ip-prefix f permit 100.1.2.1 32
[r5]ip ip-prefix f permit 100.1.4.1 32
在这里插入图片描述
[r5-bgp]peer 100.1.6.1 route-policy f import
