FPGA实现1位全加器

最新推荐文章于 2023-12-19 21:05:35 发布
最新推荐文章于 2023-12-19 21:05:35 发布
阅读量954 收藏 2
点赞数 1
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/lyjccchong/article/details/115533733
版权

FPGA入门——1位全加器

一、全加器与半加器

1.1 半加器

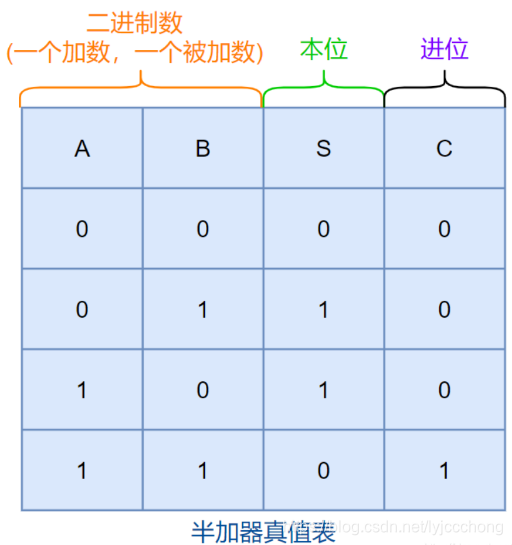

在这里插入图片描述

1.2全加器

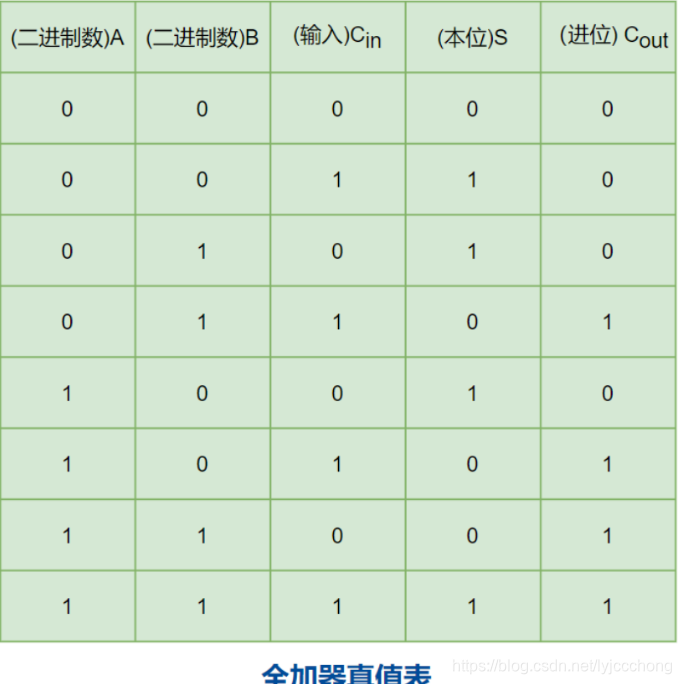

在这里插入图片描述

二、原理图输入实现1位全加器

2.1 创建工程

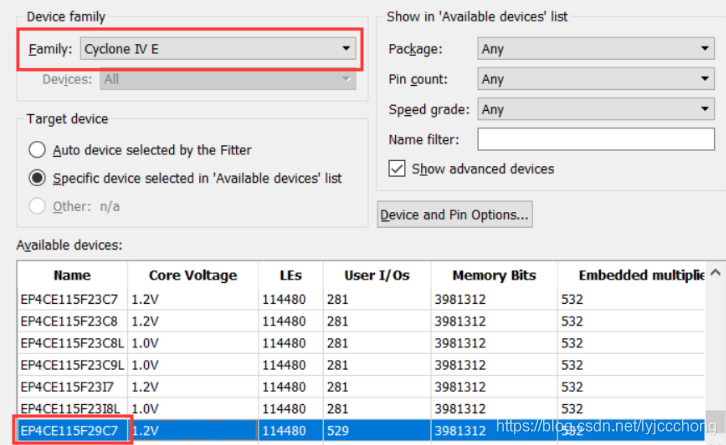

选择目标芯片：CycloneIVE系列的EP4CE115F29C7
在这里插入图片描述

2.2 原理图输入

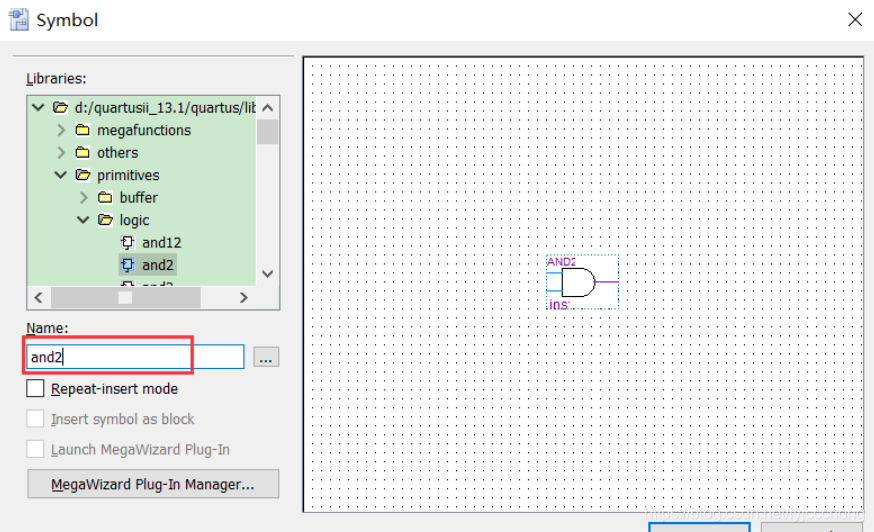

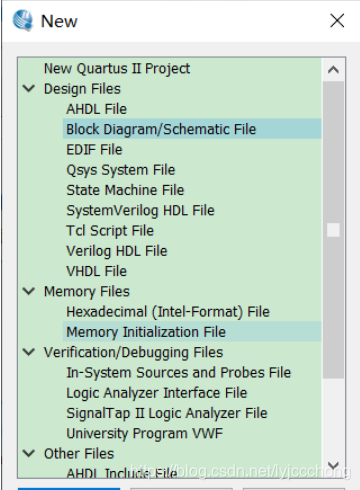

1.新建Block Diagram，输入and2
在这里插入图片描述
在这里插入图片描述
2.调入xnor、输入输出引脚input、output
3.连接好电路图，并修改输入输出引脚名字
