Quartus-II实现 D 触发器及时序波形仿真

一、D触发器简介

D触发器是一种最简单的触发器，在触发边沿到来时，将输入端的值存入其中，并且这个值与当前存储的值无关。在两个有效的脉冲边沿之间，D的跳转不会影响触发器存储的值，但是在脉冲边沿到来之前，输入端D必须有足够的建立时间，保证信号稳定。

功能表：

D：输入信号
CLK：时钟信号
SET：置位信号，低电平有效
CLR：清除（重置）信号，低电平有效

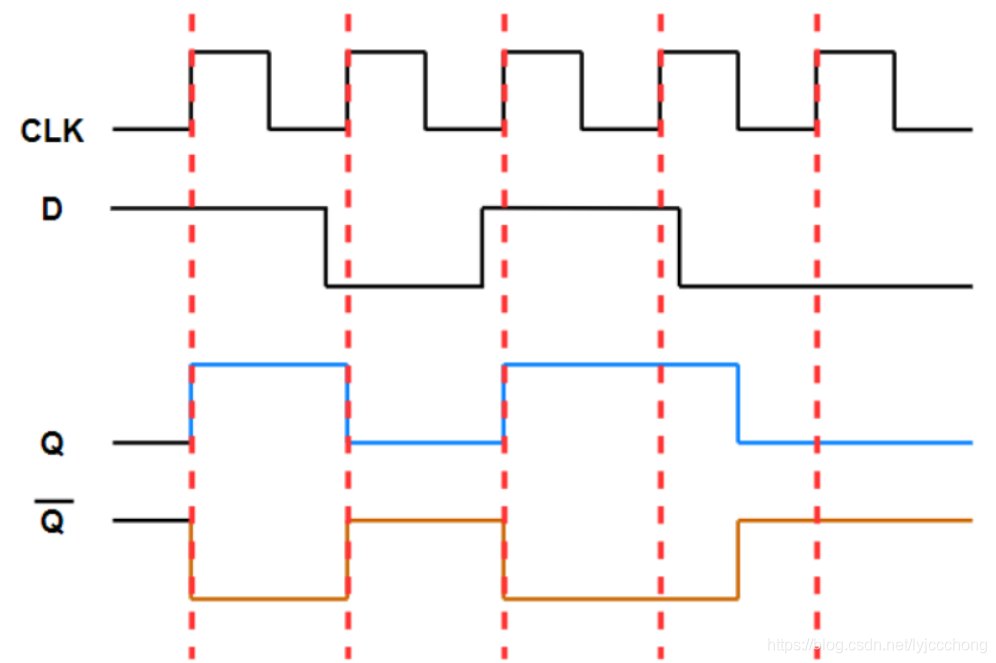

时序图：

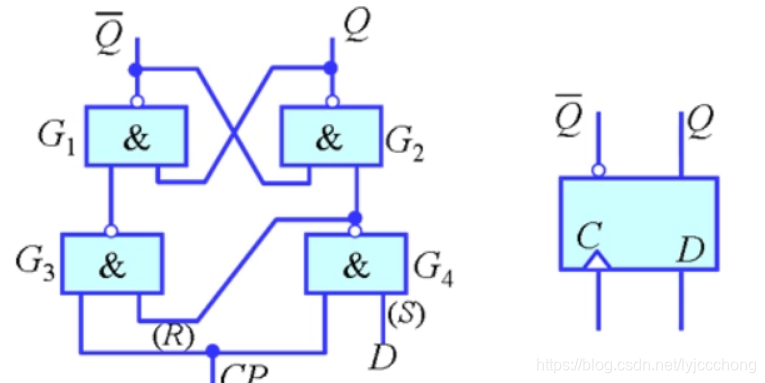

二、门电路设计

1. 创建一个工程文件

一般新建文件夹有doc、par、rtl、sim四个

2.创建工程

2.1【File】→【New Project Wizard…】
