针对小型化主板接口不足的问题，本文介绍了如何利用M.2(ngff) KeyA/E接口的转换板扩展SATA硬盘接口，特别适用于构建黑群辉NAS系统。转换板支持2个SATA3.0接口，LED指示灯显示硬盘读写状态，并能在多种操作系统下工作，包括ESXI的直通功能。以J3455-ITX主板为例展示了安装实例。
无线网卡M.2(ngff) keyA/E接口扩展sata硬盘接口，黑群辉NAS系统
------------仕和技术(tb)

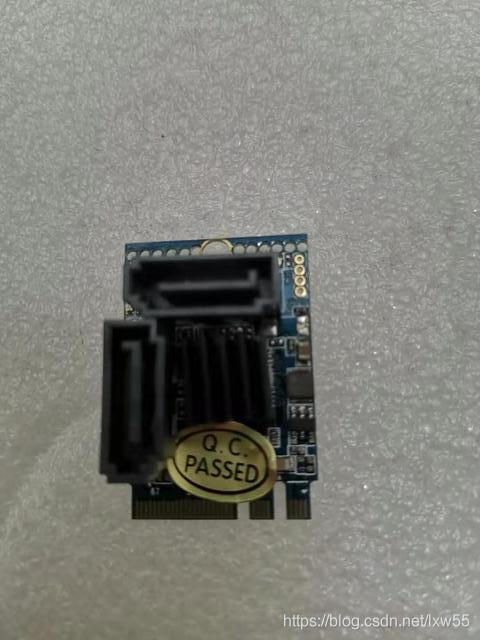

miniPC普及，主板小型化后，PCIE接口数量减少到1-2个，甚至没有，sata接口数量也大幅减少。这样的主板对于想使用多硬盘，特别是要黑群辉NAS系统的，是不适合的。好在某些主板有无线网卡M.2(ngff)接口，为扩展sata存留了希望。这里介绍一款可以实现无线网卡M.2(ngff)接口扩展sata接口的转换板——M.2(ngff)_keyA/E转sata3.0*2，实物如图：
转换板规格说明：
1、 金手指支持无线网卡M.2(ngff)的keyA接口和keyE，只支持PCIE通讯通道，不支持CNVI,如果主板是CNVI接口的，先确认是否同时兼任PCIE通讯通道，
2、 2个sata3.0数据接口，
3、 LED通讯指示灯，贴片式，一旦有读写数据，指示灯就会闪烁。
4、 如果主板bios是支持UEFI的，通过这转换板连接的硬盘就可以做启动板，否则只能做副盘。
5、 支持win7以上版本、Linux、 黑群辉NAS系统 、pve虚拟机， 在ESXI下能直通 。

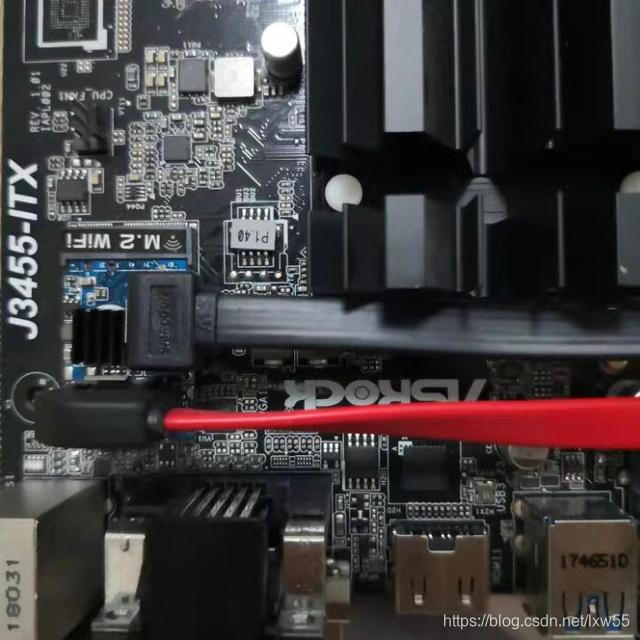

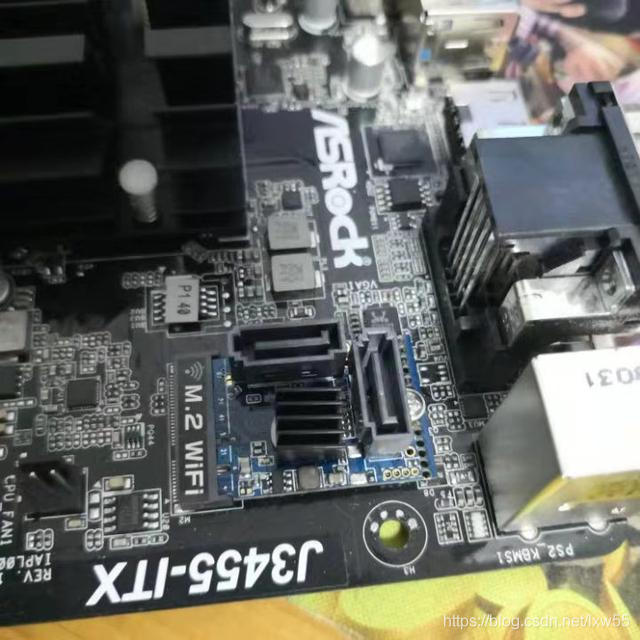

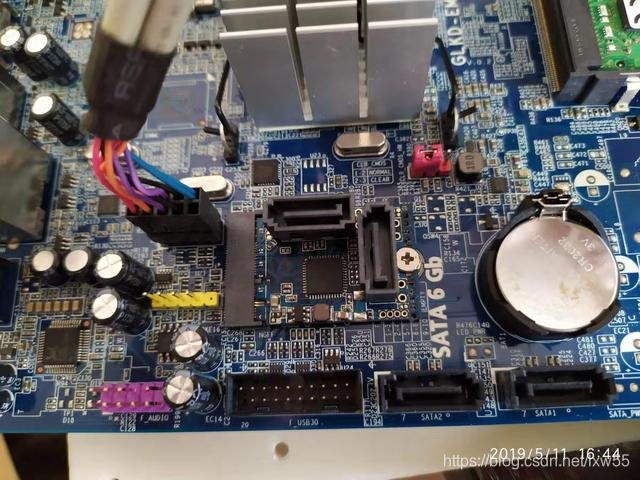

下图是以J3455-ITX主板为例的安装实例：
