一、ICMP协议详解

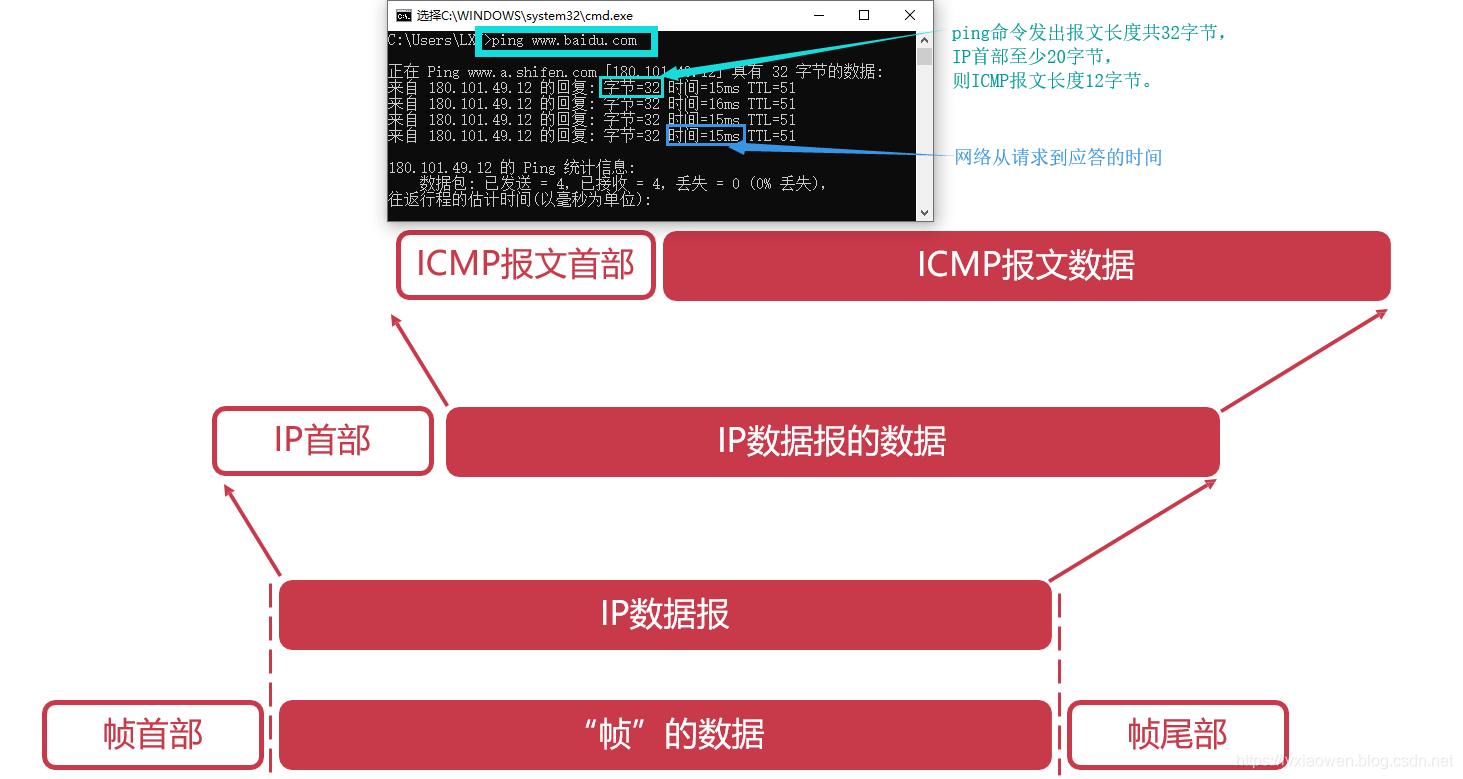

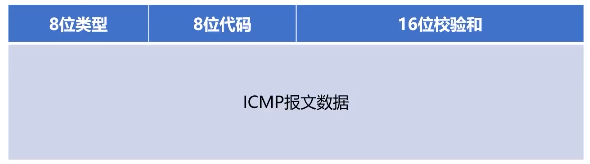

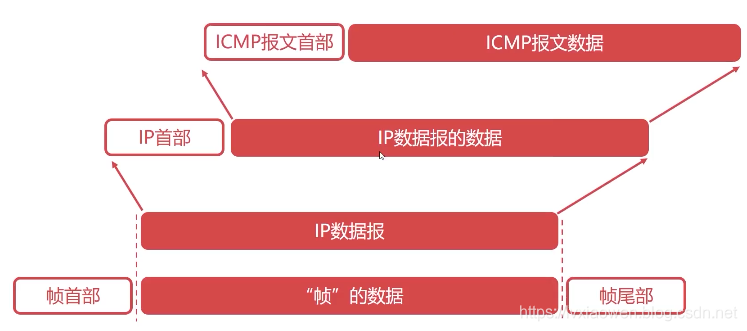

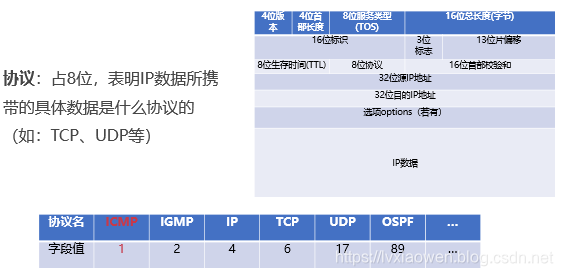

网际控制报文协议（Internet Control Message Protocol），可以报告错误信息或者异常情况。

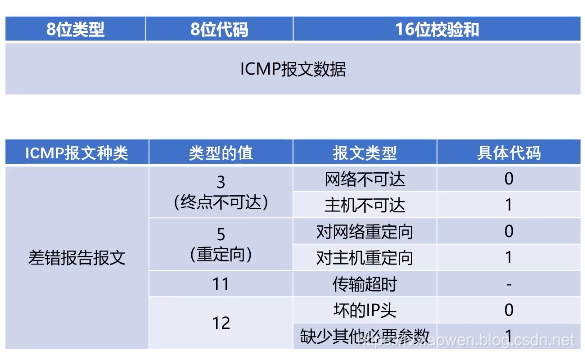

(1) 差错报告报文

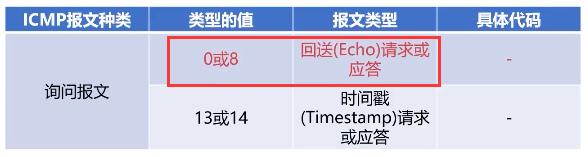

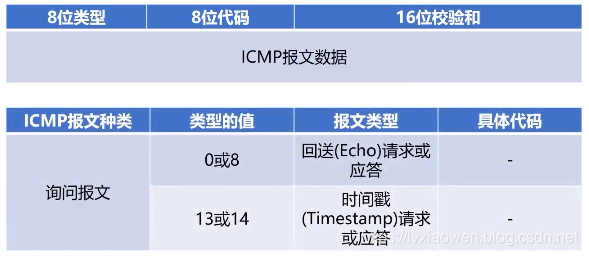

(2) 询问报文



二、ICMP协议的应用

 (1) Ping应用





网络故障排查：

Ping回环地址127.0.0.1，若无返回，则表明本地机TCP/IP协议不能正常工作；

Ping网关地址（路由器管理地址）；

Ping远端地址；



(2) Traceroute应用

Traceroute可以探测IP数据报在网络中走过的路径。

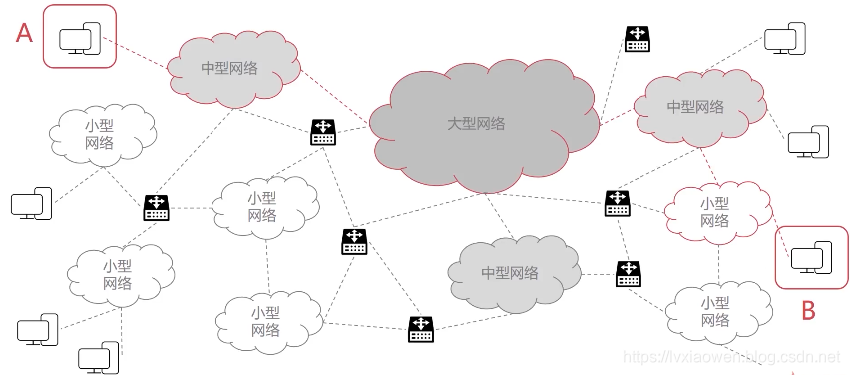

Traceroute探测IP数据报在网络中走过的路径过程如上图所示：

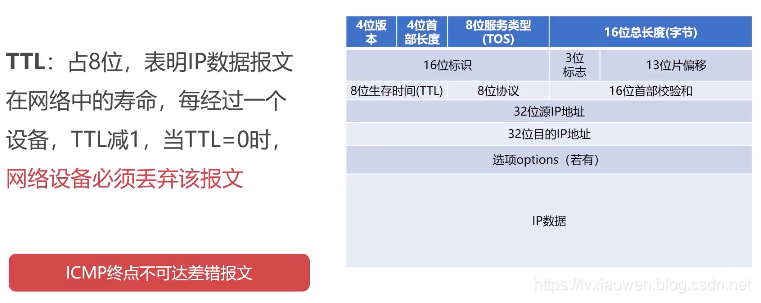

(1)Traceroute封装TTL=1的报文，从A到达中型网络1时TTL=0，然后中型网络1会向A发送ICMP差错不可达报文，A把中型网络1的IP地址记录下来。

(2)Traceroute封装TTL=2的报文，从A到中型网络1再到大型网络时TTL=0，然后大型网络会向A发送ICMP差错不可达报文，A把大型网络的IP地址记录下来。

(3)Traceroute封装TTL=3的报文，从A到中型网络1到大型网络再到中型网络2时TTL=0，然后中型网络2会向A发送ICMP差错不可达报文，A把中型网络2的IP地址记录下来。

(4)Traceroute封装TTL=4的报文，从A到中型网络1到大型网络到中型网络2再到小型网络时TTL=0，然后小型网络会向A发送ICMP差错不可达报文，A把小型网络的IP地址记录下来。

(5)Traceroute封装TTL=5的报文，从A到中型网络1到大型网络到中型网络2到小型网络再到B时TTL=0，然后B会向A发送回应报文，表示已经接受到了数据。
