MPLS实验

最新推荐文章于 2025-05-01 16:31:56 发布
原创 最新推荐文章于 2025-05-01 16:31:56 发布 · 113 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#ospf

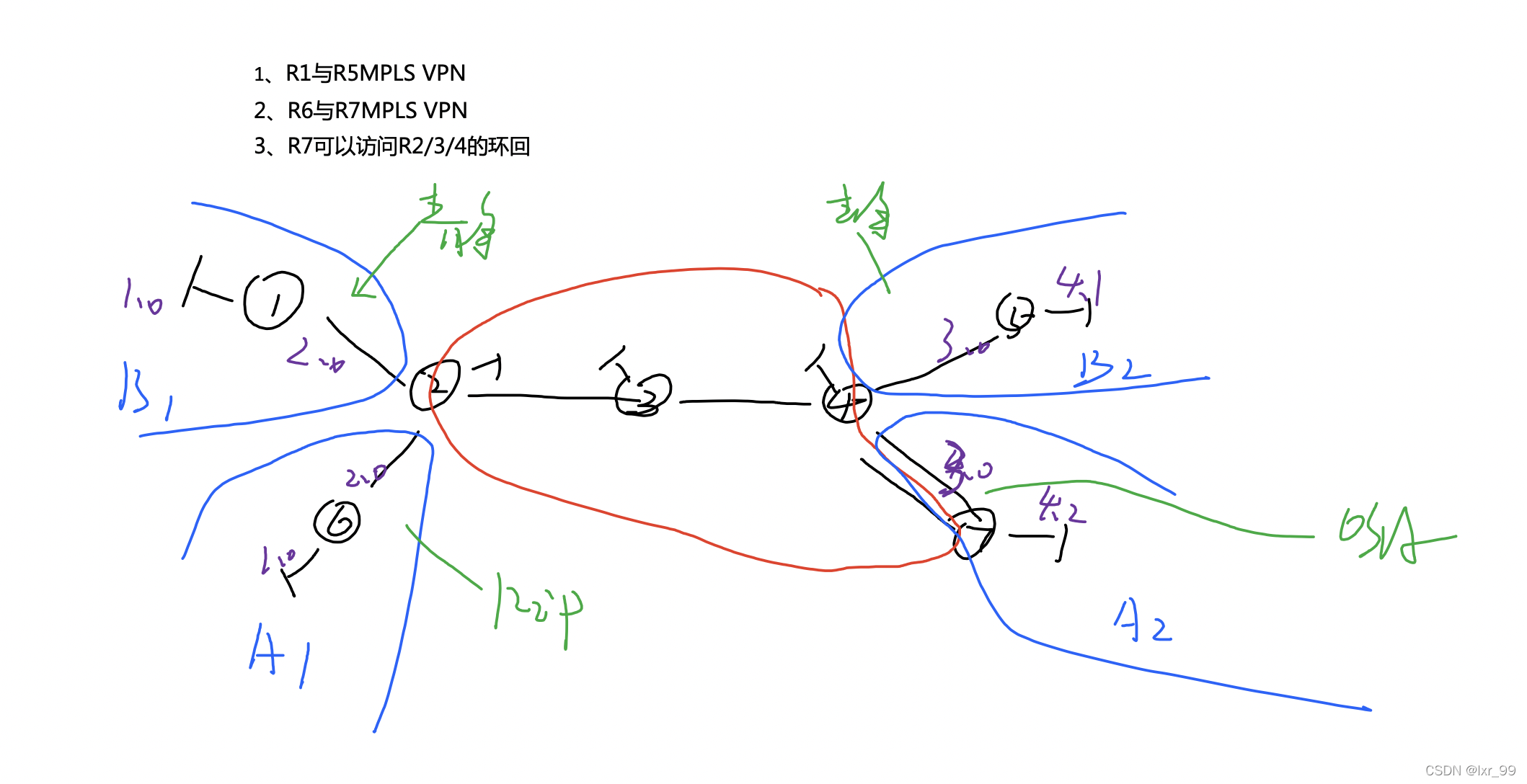

一、题目要求

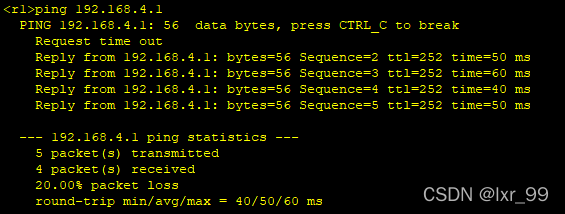

1.R1与R5MPLS VPN

2.R6与R7MPLS VPN

3.R7可以访问R2/3/4的环回

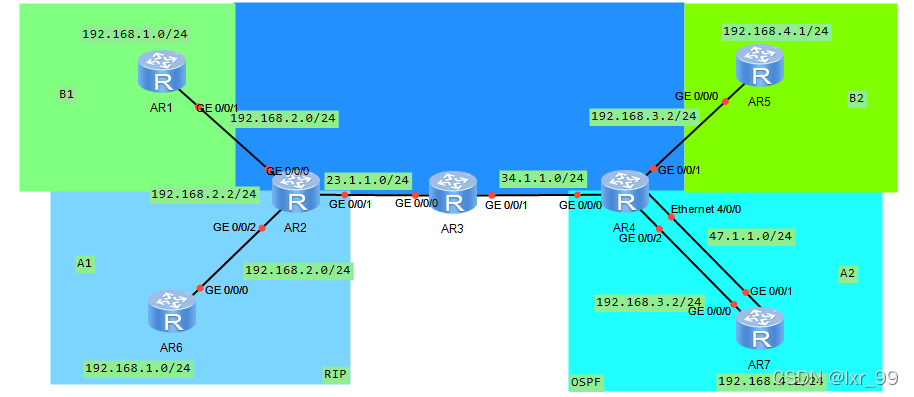

二、拓扑

三、IP配置与环回

[r2]int g0/0/1
[r2-GigabitEthernet0/0/1]ip address 23.1.1.1 24
[r2-GigabitEthernet0/0/1]int lo0
[r2-LoopBack0]ip address 2.2.2.2 24

[r3]int g0/0/1
[r3-GigabitEthernet0/0/1]ip address 34.1.1.1 24
[r3-GigabitEthernet0/0/1]int g0/0/0
[r3-GigabitEthernet0/0/0]ip address 23.1.1.2 24
[r3-GigabitEthernet0/0/0]int lo0
[r3-LoopBack0]ip address 3.3.3.3 24

[r4]int g0/0/0
[r4-GigabitEthernet0/0/0]ip address 34.1.1.2 24
[r4-GigabitEthernet0/0/0]int g4/0/0
[r4-GigabitEthernet4/0/0]ip address 47.1.1.1 24
[r4-GigabitEthernet4/0/0]int lo0
[r4-LoopBack0]ip add 4.4.4.4 24

[r7]int g0/0/1
[r7-GigabitEthernet0/0/1]ip address 47.1.1.2 24

四、公网启OSPF

[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 23.1.1.1 0.0.0.0
[r2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 23.1.1.2 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 34.1.1.1 0.0.0.0

[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 0
[r4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 34.1.1.2 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 47.1.1.1 0.0.0.0
[r4-ospf-1]silent-interface GigabitEthernet 4/0/0

[r7]ip route-static 0.0.0.0 0 47.1.1.1

五、配置MPLS

[r2]mpls lsr-id 2.2.2.2
[r2]mpls
[r2-mpls]mpls ldp
[r2-mpls-ldp]int g0/0/1
[r2-GigabitEthernet0/0/1]mpls
[r2-GigabitEthernet0/0/1]mpls ldp

[r3]mpls lsr-id 3.3.3.3
[r3]mpls
[r3-mpls]mpls ldp
[r3-mpls-ldp]int g0/0/0
[r3-GigabitEthernet0/0/0]mpls
[r3-GigabitEthernet0/0/0]mpls ldp
[r3-GigabitEthernet0/0/0]int g0/0/1
[r3-GigabitEthernet0/0/1]mpls
[r3-GigabitEthernet0/0/1]mpls ldp

[r4]mpls lsr-id 4.4.4.4
[r4]mpls
[r4-mpls]mpls ldp
[r4-mpls-ldp]int g0/0/0
[r4-GigabitEthernet0/0/0]mpls
[r4-GigabitEthernet0/0/0]mpls ldp

 六、VPN建立

[r2]ip vpn-instance b1                                   --B1
[r2-vpn-instance-b1]ipv4-family
[r2-vpn-instance-b1-af-ipv4]route-distinguisher 1:1
[r2-vpn-instance-b1-af-ipv4]vpn-target 1:1
[r2]ip vpn-instance a1                                   --A1
[r2-vpn-instance-a1]ipv4-family
[r2-vpn-instance-a1-af-ipv4]route-distinguisher 2:2
[r2-vpn-instance-a1-af-ipv4]vpn-target 2:2
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip binding vpn-instance b1      --指定空间
[r2-GigabitEthernet0/0/0]ip address 192.168.2.2 24
[r2-GigabitEthernet0/0/0]int g0/0/2
[r2-GigabitEthernet0/0/2]ip binding vpn-instance a1
[r2-GigabitEthernet0/0/2]ip address 192.168.2.2 24

[r2]bgp 1
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 4.4.4.4 as-number 1
[r2-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[r2-bgp]ipv4-family vpnv4
[r2-bgp-af-vpnv4]peer  4.4.4.4 enable                    --R2和R4建立VPN邻居关系

[r4]ip vpn-instance b2	                                 --B2
[r4-vpn-instance-b2]ipv4-family
[r4-vpn-instance-b2-af-ipv4]route-distinguisher 1:1
[r4-vpn-instance-b2-af-ipv4]vpn-target 1:1
[r4-vpn-instance-b2-af-ipv4]q
[r4-vpn-instance-b2]q
[r4]ip vpn-instance a2                                   --A2
[r4-vpn-instance-a2]ipv4-family
[r4-vpn-instance-a2-af-ipv4]route-distinguisher 2:2
[r4-vpn-instance-a2-af-ipv4]vpn-target 2:2
[r4-vpn-instance-a2-af-ipv4]q
[r4-vpn-instance-a2]q
[r4]int g0/0/1
[r4-GigabitEthernet0/0/1]ip binding vpn-instance b2
[r4-GigabitEthernet0/0/1]ip ad 192.168.3.1 24
[r4-GigabitEthernet0/0/1]int g0/0/2
[r4-GigabitEthernet0/0/2]ip binding vpn-instance a2
[r4-GigabitEthernet0/0/2]ip address 192.168.3.1 24

[r4]bgp 1
[r4-bgp]router-id 4.4.4.4
[r4-bgp]peer 2.2.2.2 as-number 1
[r4-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[r4-bgp]ipv4-family vpnv4
[r4-bgp-af-vpnv4]peer 2.2.2.2 enable

七、 配置私网IP及环回

[r1]int lo0
[r1-LoopBack0]ip add 192.168.1.1 24
[r1-LoopBack0]int g0/0/1
[r1-GigabitEthernet0/0/1]ip add 192.168.2.1 24

[r6]int lo0
[r6-LoopBack0]ip add 192.168.1.1 24
[r6-GigabitEthernet0/0/2]int g0/0/0
[r6-GigabitEthernet0/0/0]ip add 192.168.2.1 24

[r5]int lo0
[r5-LoopBack0]ip add 192.168.4.1 24
[r5-LoopBack0]int g0/0/0
[r5-GigabitEthernet0/0/0]ip add 192.168.3.2 24

[r7]int lo0
[r7-LoopBack0]ip add 192.168.4.2 24
[r7-LoopBack0]int g0/0/0
[r7-GigabitEthernet0/0/0]ip add 192.168.3.2 24

八、A1启RIP

[r6]rip 1
[r6-rip-1]ver 2
[r6-rip-1]network 192.168.1.0
[r6-rip-1]network 192.168.2.0

[r2]rip vpn-instance a1
[r2-rip-1]ver 2
[r2-rip-1]network 192.168.2.0

九、A2启OSPF

[r7]ospf 1 router-id 7.7.7.7
[r7-ospf-1]area 0
[r7-ospf-1-area-0.0.0.0]network 192.168.3.2 0.0.0.0
[r7-ospf-1-area-0.0.0.0]network 192.168.4.2 0.0.0.0

[r4]ospf 2 vpn-instance a2
[r4-ospf-2]area 0
[r4-ospf-2-area-0.0.0.0]network 192.168.3.1 0.0.0.0

 十、R2、R4双向重发布

[r2]rip 1 vpn-instance a1
[r2-rip-1]import-route bgp
[r2-rip-1]q
[r2]bgp 1
[r2-bgp]ipv4-family vpn-instance a1
[r2-bgp-a1]import-route rip 1

[r4]bgp 1
[r4-bgp]ipv4-family vpn-instance a2
[r4-bgp-a2]import-route ospf 2
[r4-bgp-a2]q
[r4-bgp]q
[r4]ospf 2 vpn-instance a2
[r4-ospf-2]import-route bgp

 十一、配置静态

[r2]ip route-static vpn-instance b1 192.168.1.0 24 192.168.2.1
[r2]bgp 1
[r2-bgp]ipv4-family vpn-instance b1
[r2-bgp-b1]import-route static
[r2-bgp-b1]import-route direct

[r4]ip route-static vpn-instance b2 192.168.4.0 24 192.168.3.2
[r4]bgp 1
[r4-bgp]ipv4-family vpn-instance b2
[r4-bgp-b2]import-route direct
[r4-bgp-b2]import-route static

[r5]ip route-static 192.168.1.0 24 192.168.3.1
[r5]ip route-static 192.168.2.0 24 192.168.3.1
