1.基本情况

论文:Real-time Scene Text Detection with Differentiable Binarization
代码：DB

2019年11月华中科技大学的Xiang Bai等提出的方法。

基于分割的文本检测方法对分割结果的概率图进行二值化后处理，然后来提取文本区域，可以检测任意形状的文本区域。但基于分割的文本检测算法一般都需要复杂的后处理，影响推理的性能。

上图中，蓝色的路径表示传统的基于分割的文本检测，完整流程包括得到分割概率图，使用阈值二值化，然后通过像素聚类等手段得到最终的文本检测结果，红色路径是作者提出的新的方法，同时输出分割概率图和进行二值化使用的阈值图，之后使用一个可微分的二值化操作求得二值化的图像，其中虚线表示操作只发生在预测阶段，实线表示在训练和预测阶段都会发生。阅读源码可以发现，与上图中描述不同，训练阶段的二值化结果是通过可微分的二值化操作得到的，预测阶段的二值化结果仍然使用的是固定阈值来计算的。

在这篇论文中，作者主要的创新点就是提出了可微分二值化运算(Differentiable Binarization， DB)，DB的引入使得在训练时可以将二值化操作放入模型中，从而实现模型的端到端训练，简化后处理，加快运算速度。

2.主要工作

2.1 模型架构

从上图中可以看到网络使用了全卷积结构，将多个尺度的特征图使用FPN直接进行融合，经过上采样得到同样大小的特征图进行concatenate拼接，经过两个分支，一个输出分割概率图，一个输出阈值图，使用这两个结果，输入到DB运算中得到近似二值图，对二值图处理得到文本区域。

2.2 二值化

记backbone提取的特征图为$F$,表示分割结果的概率图为$P$，阈值图为$T$,通过$P$和$F$计算得到的阈值图为$\hat{B}$。

标准二值化：给定表示分割结果的概率图$P\in R^{H\times W}$，$H/W$表示图的高/宽，标准二值化操作可表示成：

$$B_{i,j}=\{\begin{array}{c}1,if{P}_{i,j}\ge t\\ 0otherwise\end{array}$$

上式中$t$是预定义的阈值，$i,j$表示的图中像素的坐标。

可微分二值化：从公式可以看出标准二值化是不可微的，因此使用标准二值化在网络的训练中不能直接对其进行优化。作者提出了可微分二值化运算：

$$\widehat{B_{i,j}}=\frac{1}{1+e^{-k(P_{i,j}-T_{i,j})}}$$

$\widehat{B_{i,j}}$是近似二值化的值，$T$是网络学习得到的自适应阈值，$k$是放大系数，取一个经验值为$50$。

上图(a)中表示的是标准二值化$SB$和可微分二值化$DB$的曲线图，可以看到二者由几乎一样的取值。

为什么可微分二值化有助于网络的学习呢？

定义$x=P_{i,j}-T_{i,j}$,则可微二值化运算可表示为$f(x)=\frac{1}{1+e^{-kx}}$,对于可微二值化的输出使用二分类交叉熵损失函数：$l_{bce}=-y_{true}log(y_{pre})-(1-y_{true})log(1-y_{pre})$前半部分是正样本$y_{true}=1$的损失，后半部分是负样本$y_{true}=0$的损失，则可微分二值化运算输出的正负样本的损失为：

$$l_{+}=-log\frac{1}{1+e^{-kx}}$$

$$l_{-}=-log(1-\frac{1}{1+e^{-kx}})$$

对$l_{+}/l_{-}$分别求梯度为:

$$\frac{\partial l_{+}}{\partial x}=-kf(x)e^{-kx}$$

$$\frac{\partial l_{-}}{\partial x}=kf(x)$$

上图中(b)和©分别表示$l_{+}$和$l_{-}$的导数，从导数表达式中可以看出梯度被放大了$k$倍，特别是对类别预测错误的样本$x<0,l_{+}$和$x>0,l_{-}$梯度放大作用更明显，这样可以使模型产生更有区分度的预测结果。

2.3 自适应阈值

从上面的介绍中可看到自适应阈值图和文本边框有些相似，但自适应阈值图通过有监督或无监督的训练都能获得。

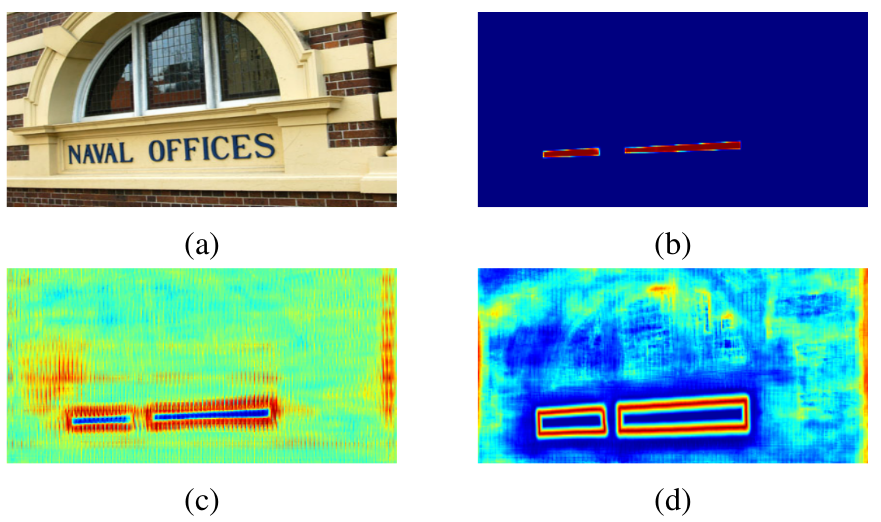

上图中(a)原图，(b)是分割结果的概率图，©是无监督得到的阈值图，(d)是有监督训练得到的阈值图

2.4 标签生成

文本的阈值图中的边框不应该是文本的一部分，在进行网络训练之前需先将文本标签轮廓进行扩展，扩展的距离通过以下公式计算:

$$D=\frac{A(1-r^2)}{L}$$

$r$是缩放的比率，经验值取0.4，$A$是原始文本区域多边形面积，$L$是轮廓周长，D是扩展距离。源代码中对文本检测区域的处理使用的pyclipper.PyclipperOffset()，具体可参考。

因为训练时对标签的处理，在推理时还需要将扩展的部分缩减掉。

2.5 模型优化

总的损失函数表示为：

$$L=L_s+\alpha \times L_b+\beta \times L_t$$

其中，$L_s$是分割概率图对应的损失，$L_b$二值化图对应的损失，$L_t$是阈值图对应的损失，$\alpha =1.0,\beta =10$

对于概率图和二值化图使用的是二分类交叉熵损失函数：

$$L_s=L_b=\sum _{i\in S_l}{y}_{i}log{x}_i+(1-y_i)log(1-x_i)$$

其中$S_l$是为应对不平衡问题使用Hard Negative Mining算法得到的采样样本，正负样本比例为$1:3$。

$L_t$使用$L_1$距离来计算：

$$L_t=\sum _{i\in R_d}|y_i^{\ast }-x_i^{\ast }|$$

$R_d$是扩充之后文本区域的像素坐标，$y_i^{\ast }$是阈值图的标签。

3.源码

第一部分介绍时提到，DB只应用在训练时，推理时使用的还是常规的固定阈值二值化方法，从模型的forward函数可以看到：

decoders/seg_detector.py

class SegDetector(nn.Module):
     ...
    def forward(self, features, gt=None, masks=None, training=False):
        c2, c3, c4, c5 = features
        in5 = self.in5(c5)
        in4 = self.in4(c4)
        in3 = self.in3(c3)
        in2 = self.in2(c2)

        out4 = self.up5(in5) + in4  # 1/16
        out3 = self.up4(out4) + in3  # 1/8
        out2 = self.up3(out3) + in2  # 1/4

        p5 = self.out5(in5)
        p4 = self.out4(out4)
        p3 = self.out3(out3)
        p2 = self.out2(out2)

        fuse = torch.cat((p5, p4, p3, p2), 1)
        # this is the pred module, not binarization module;
        # We do not correct the name due to the trained model.
        binary = self.binarize(fuse)
        if self.training:
            result = OrderedDict(binary=binary)
        else:
            return binary
        if self.adaptive and self.training:
            if self.serial:
                fuse = torch.cat(
                        (fuse, nn.functional.interpolate(
                            binary, fuse.shape[2:])), 1)
            thresh = self.thresh(fuse)
            thresh_binary = self.step_function(binary, thresh)
            result.update(thresh=thresh, thresh_binary=thresh_binary)
        return result

    def step_function(self, x, y):
        return torch.reciprocal(1 + torch.exp(-self.k * (x - y)))

---
