实验二、静态路由配置

一、实验目的

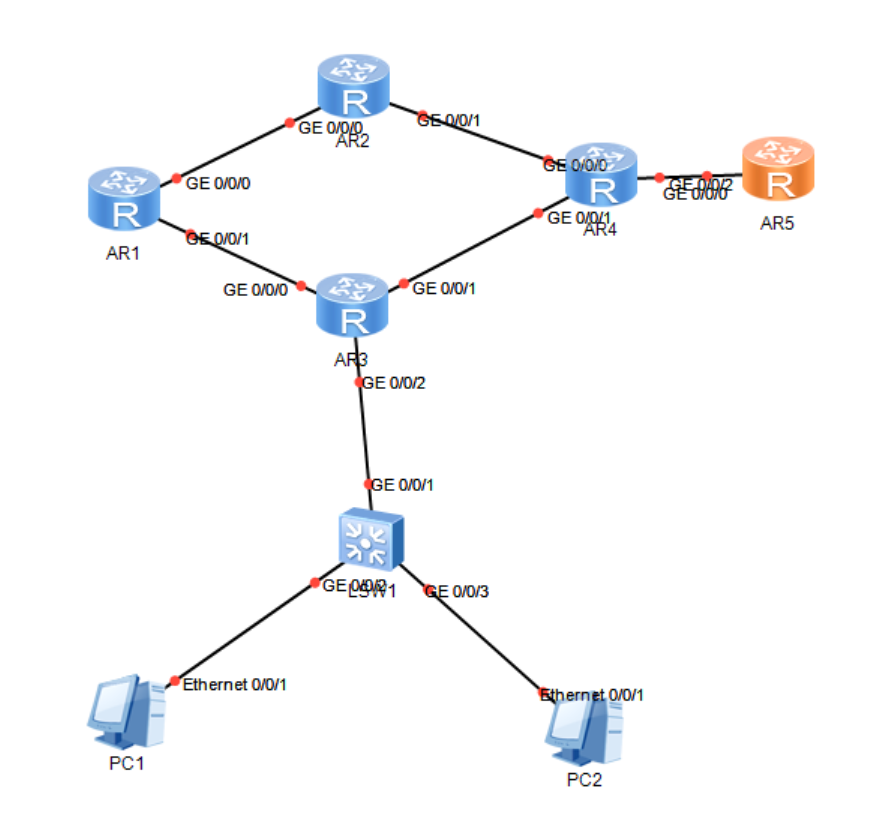

根据下图完成以下操作：

1、除RS的环回地址固定以外，整个其它所以网段基于192.168.1.0/24进行合理的ip地址划分

2、R1-R4每个路由器存在两个环回接口，用于模拟链接PC网段；用于模拟链接PC网段；地址也在192.168.1.0/24这个网络范围内，R3下面PC通过DHCP获取一个合法的地址

3、R1-R4上不能直接编写达到5.5.5.0/24的静态路由，但依然可以访问

4、全网可达，尽量减少每台路由器，路由表条目数量，避免环路出现

5、R4与R5间，正常1000M链路通讯，故障时自动改为100M

二、实验内容

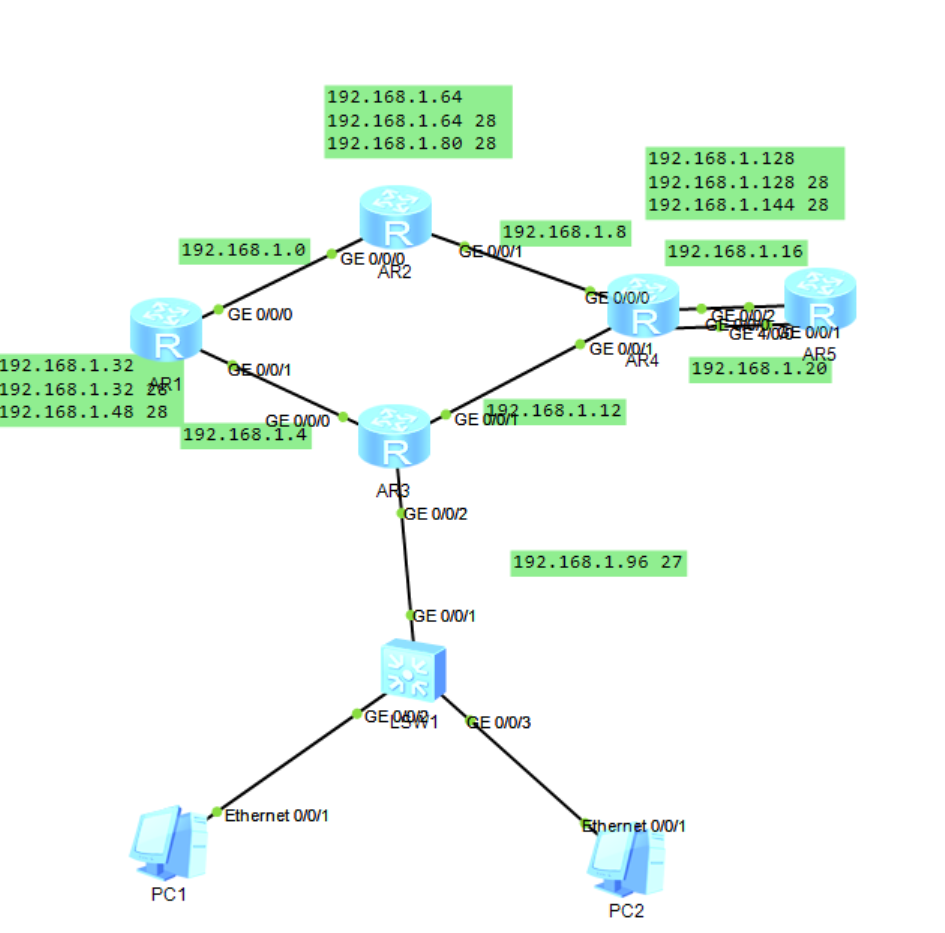

1、除RS的环回地址固定以外，整个其它所以网段基于192.168.1.0/24进行合理的ip地址划分

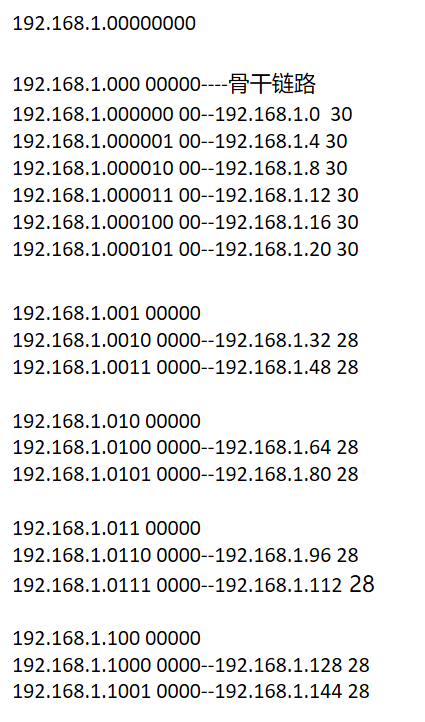

先进行子网划分

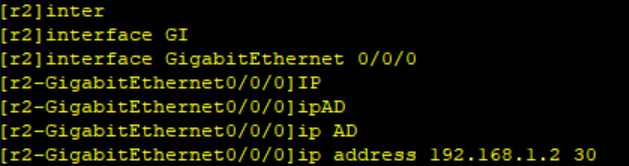

配置ip接口

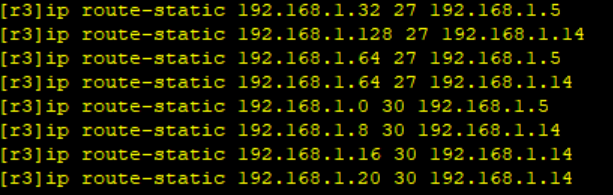

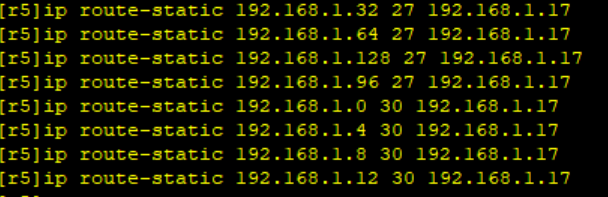

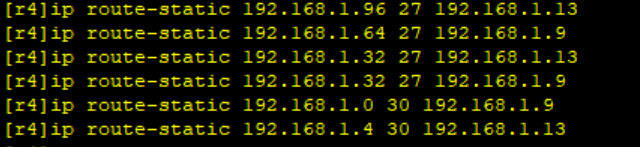

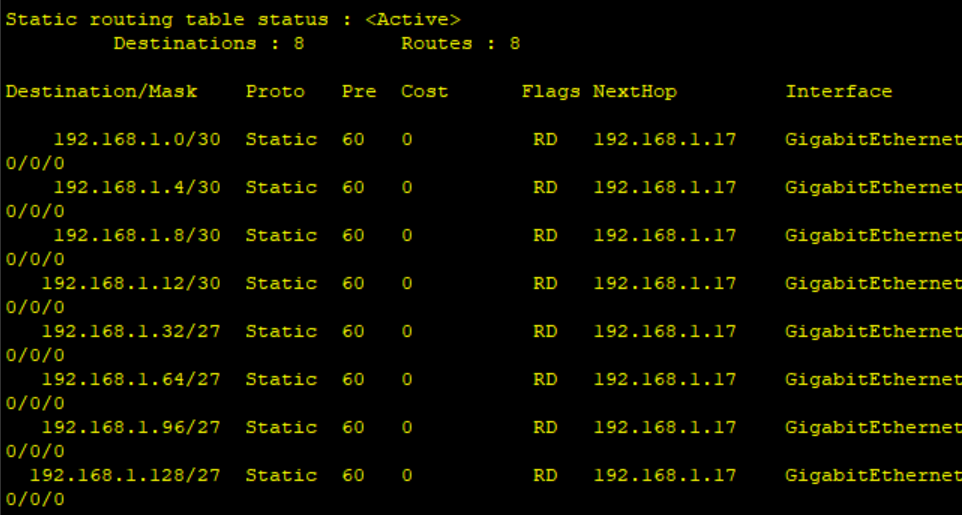

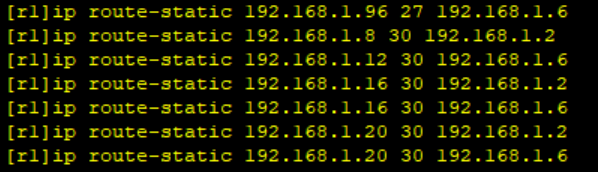

配置静态路由

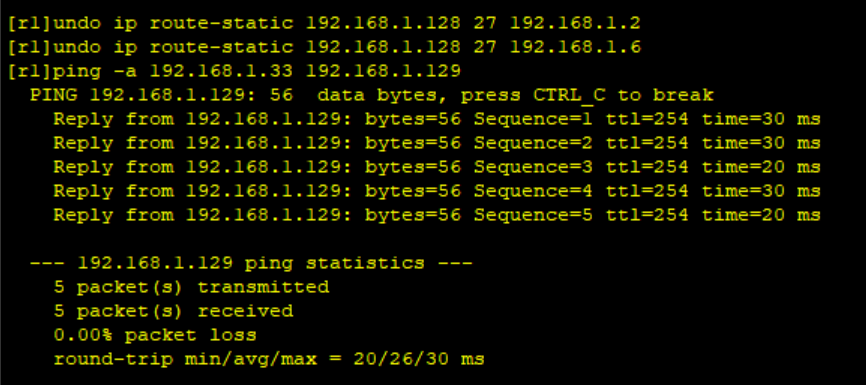

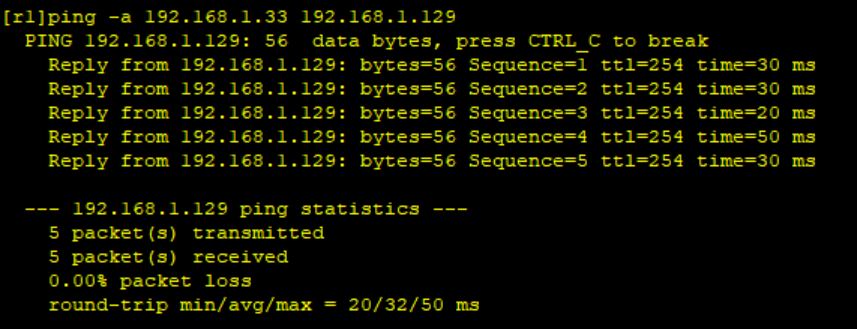

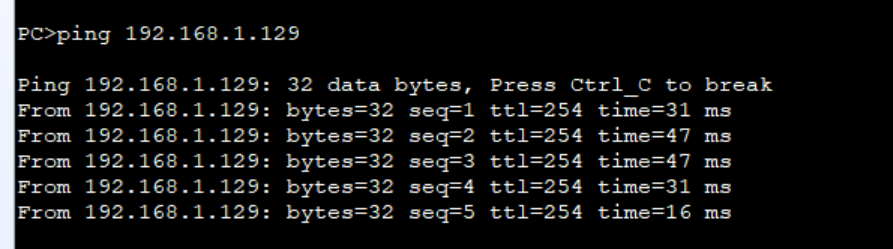

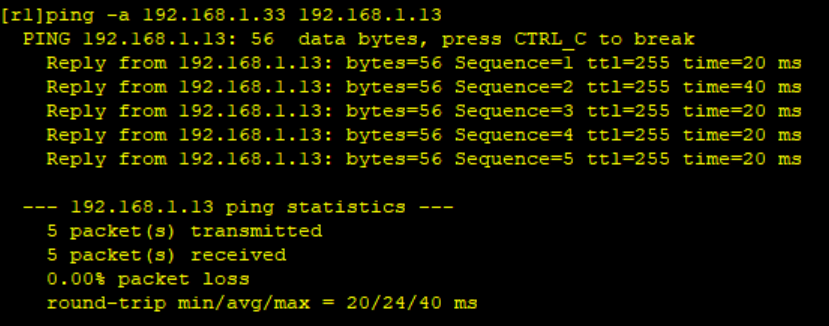

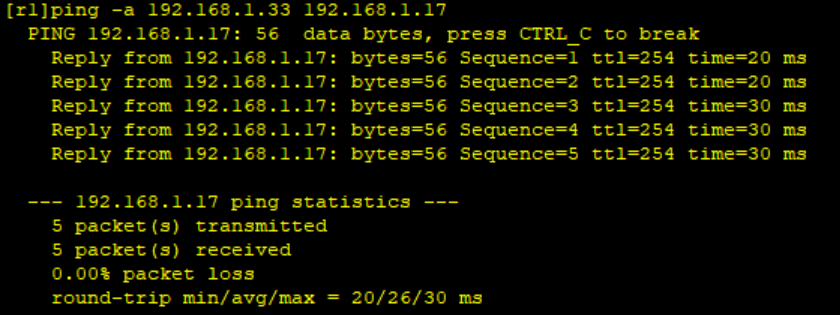

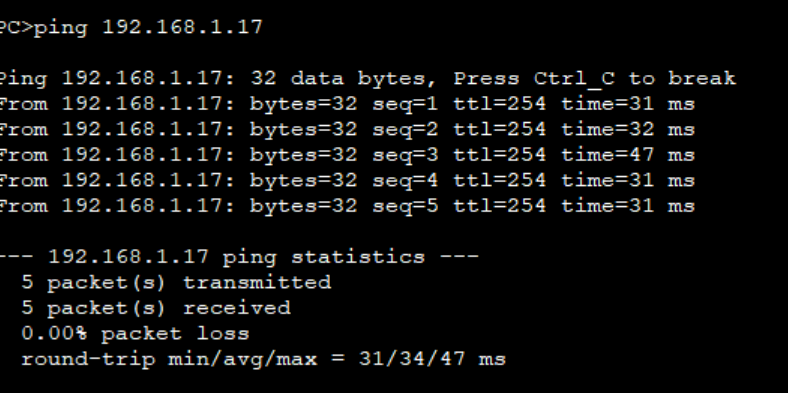

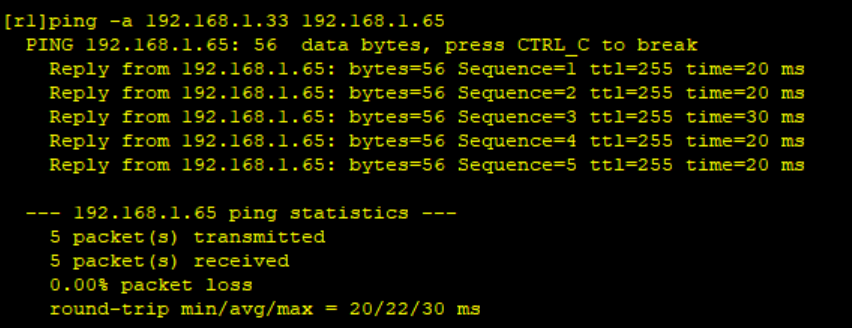

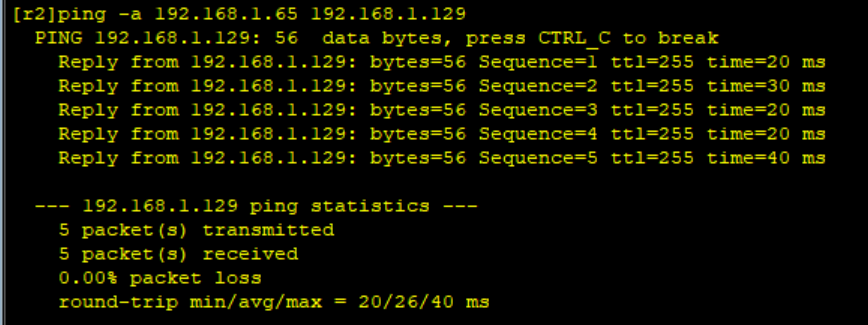

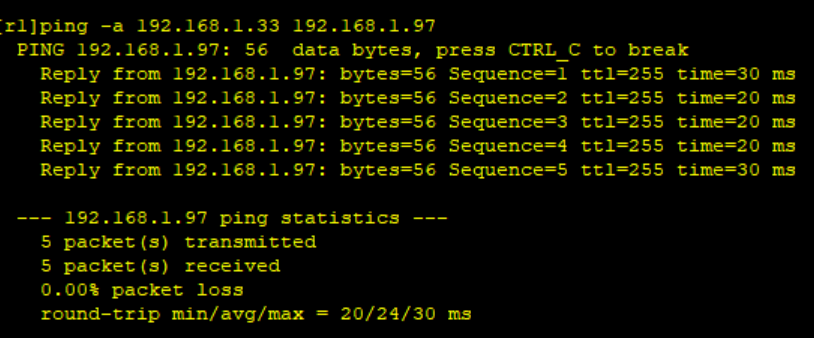

此时全网可达，借用r1的虚拟地址进行测试

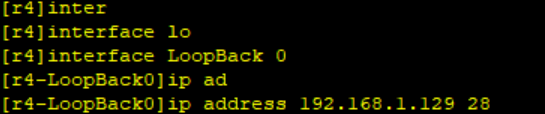

2、R1-R4每个路由器存在两个环回接口，用于模拟链接PC网段；用于模拟链接PC网段；地址也在192.168.1.0/24这个网络范围内，R3下面PC通过DHCP获取一个合法的地址

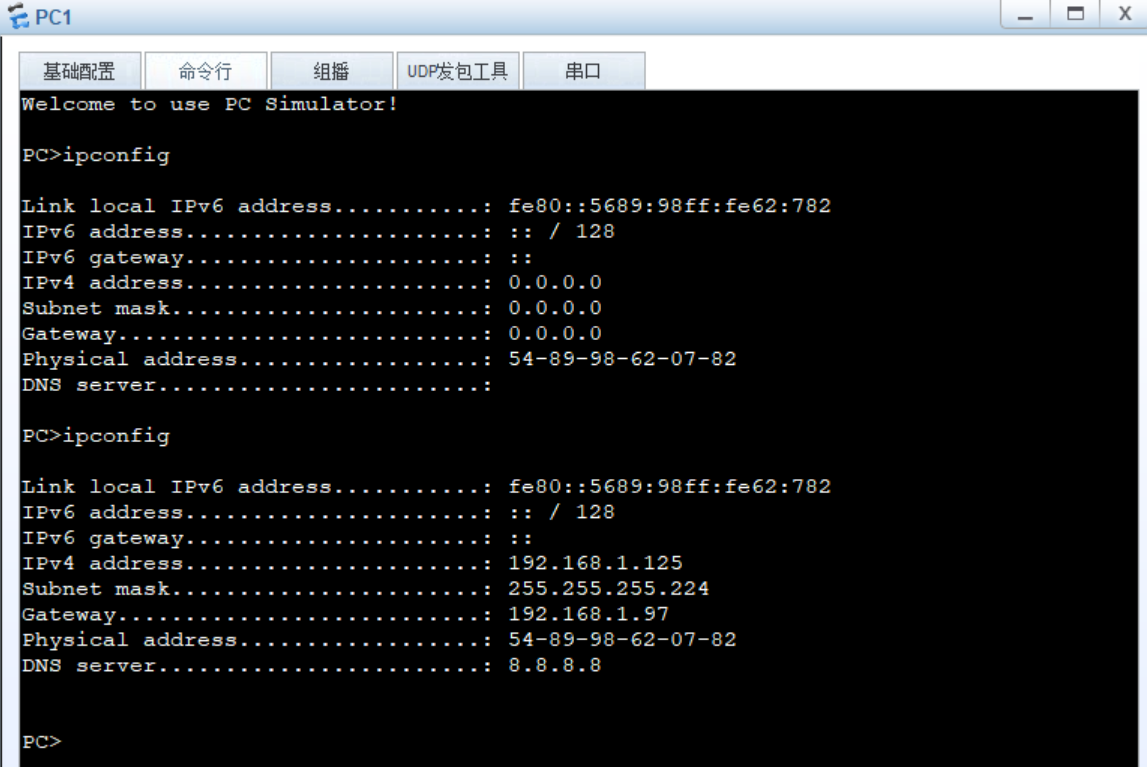

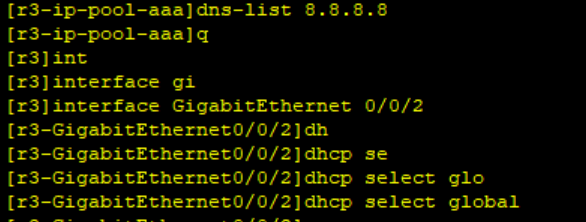

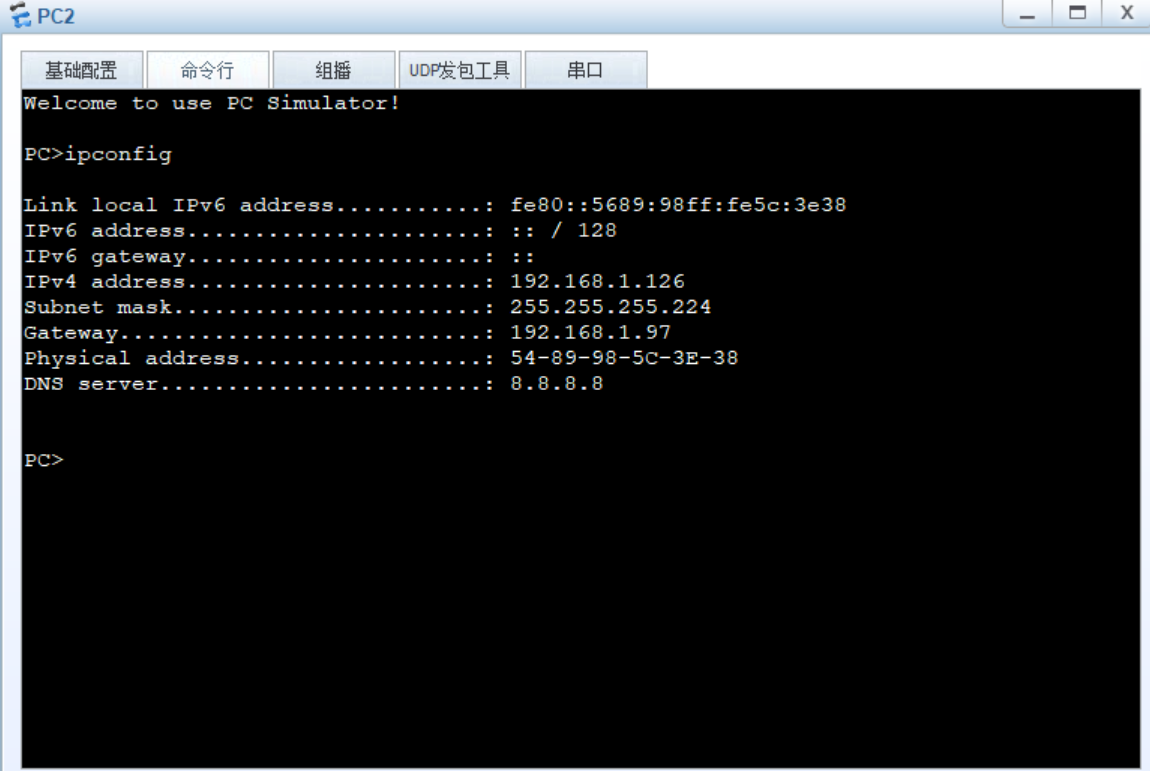

可获得ip地址

3、R1-R4上不能直接编写达到5.5.5.0/24的静态路由，但依然可以访问

编写缺省路由即可达到此效果：

4、全网可达，尽量减少每台路由器，路由表条目数量，避免环路出现

当目标ip在缺省路由指向互联网方向时，且无优劣路径之分时，可通过缺省路由达到此时可省略

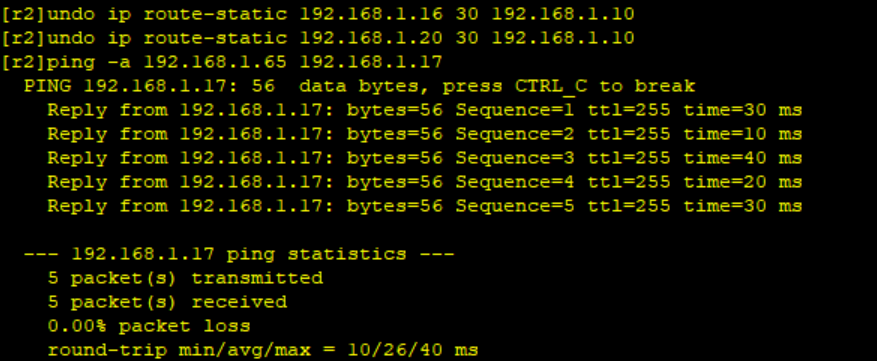

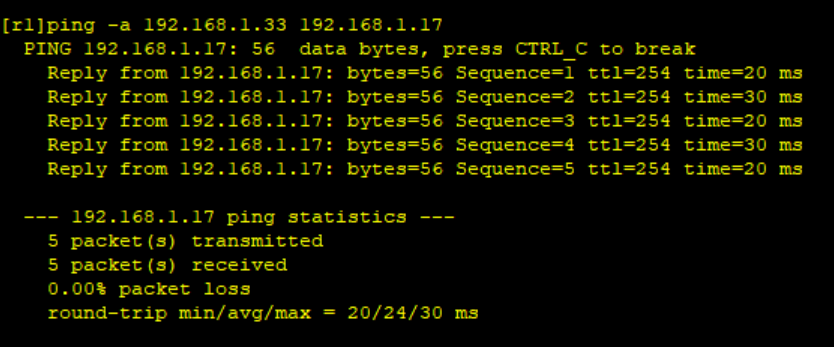

此时借助缺省路由完成线路的化简

避免回环需要借助空接口防环，能进行汇总成一个网段的路由成为黑洞路由，需要在黑洞路由里添加空接口路由

5、R4与R5间，正常1000M链路通讯，故障时自动改为100M

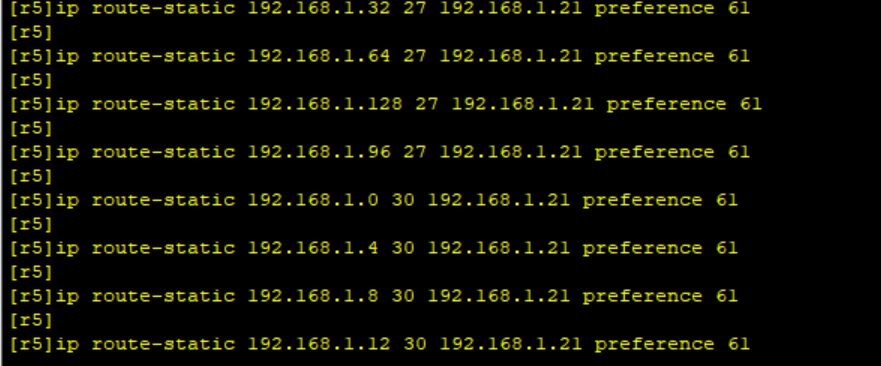

在设置100M线路时修改优先级

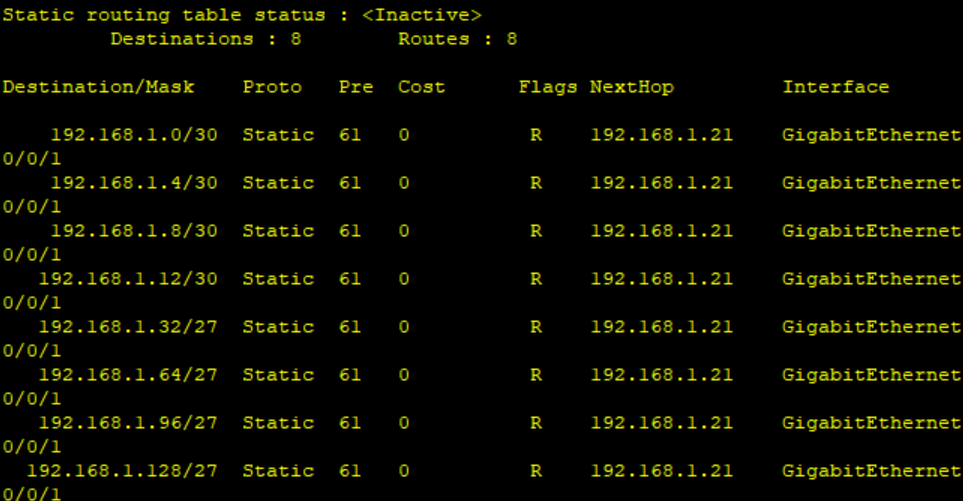

此时1000M处于活动状态，100M处于非活动状态，等1000M损坏时，100m再处于活动状态

三、实验总结

实验时将接口地址配错，将静态路由子网掩码写错，静态路由少配置
