Eclipse Oxygen.2 安装AmaterasUML插件

本文介绍如何在Eclipse中安装并配置GEF和AmaterasUML插件,以便进行UML类图的绘制。具体步骤包括从官方站点下载插件、选择所有组件进行安装及重启Eclipse等。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.安装GEF插件

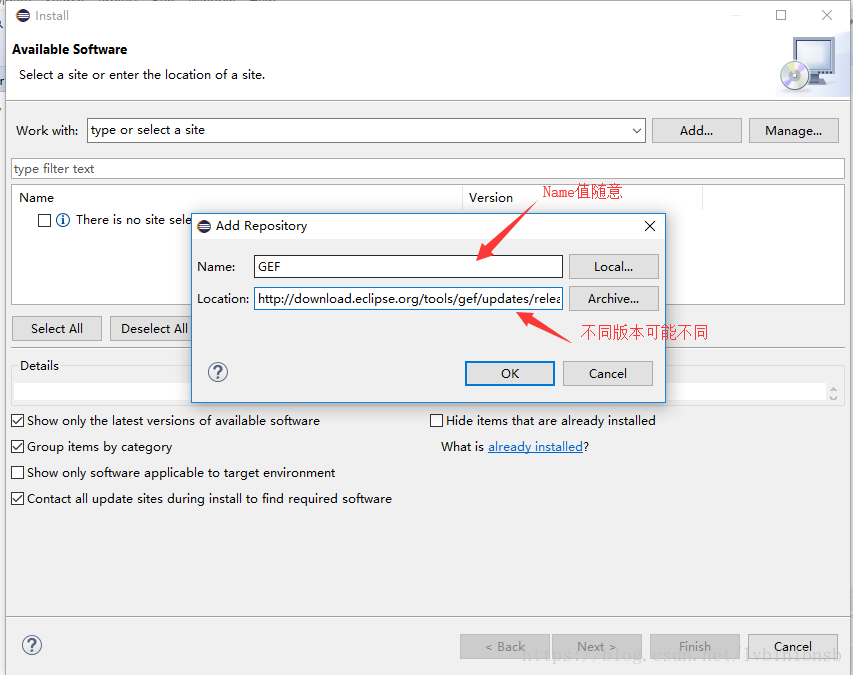

Location: http://download.eclipse.org/tools/gef/updates/releases/

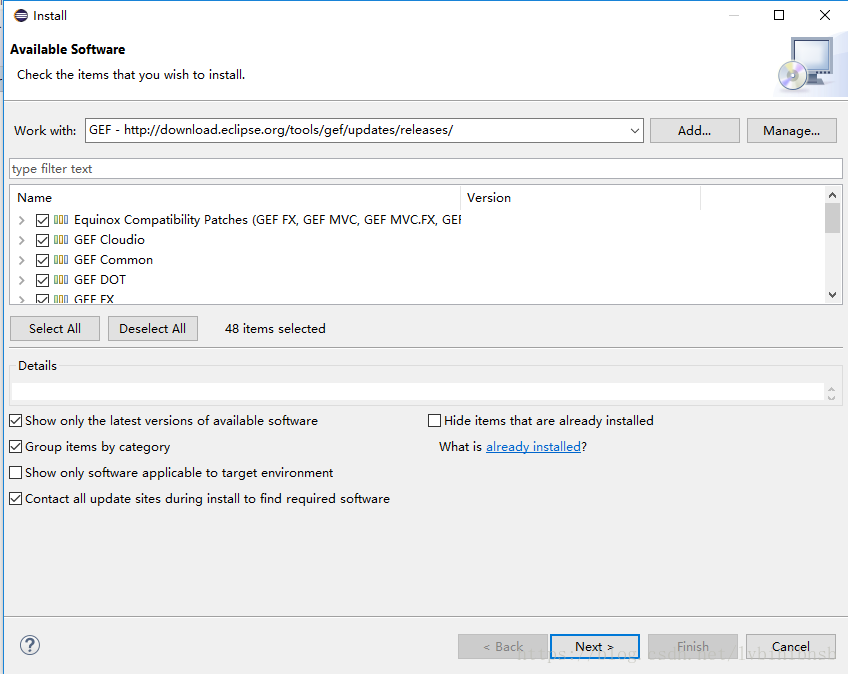

Select All  ====> Next=====> Accpet,然后重新启动Eclipse,下一步安装AmaterasUML插件

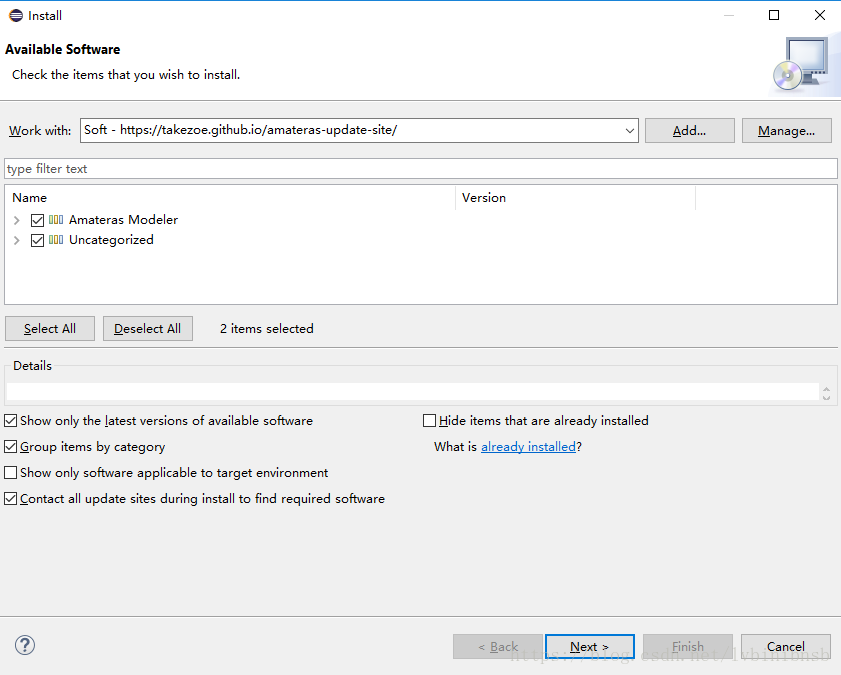

Name同样随意,Location: https://takezoe.github.io/amateras-update-site/    ,安装步骤一样,selectAll ===> Next ===>Accpet,安装完毕,重启即可。



重新启动后,不出意外应该可以使用:New===>Other===>AmaterasUML===>Class Diagram

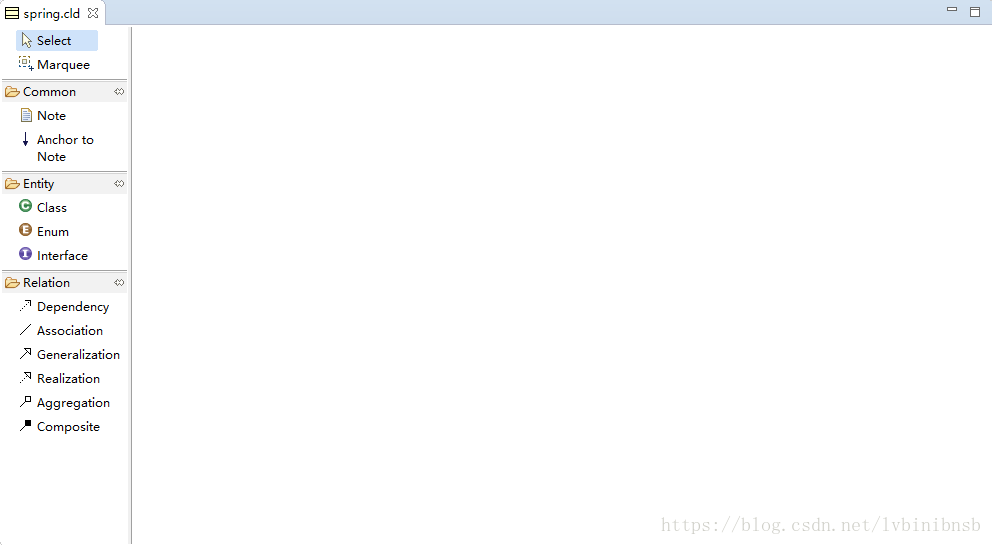

新建类图如下:

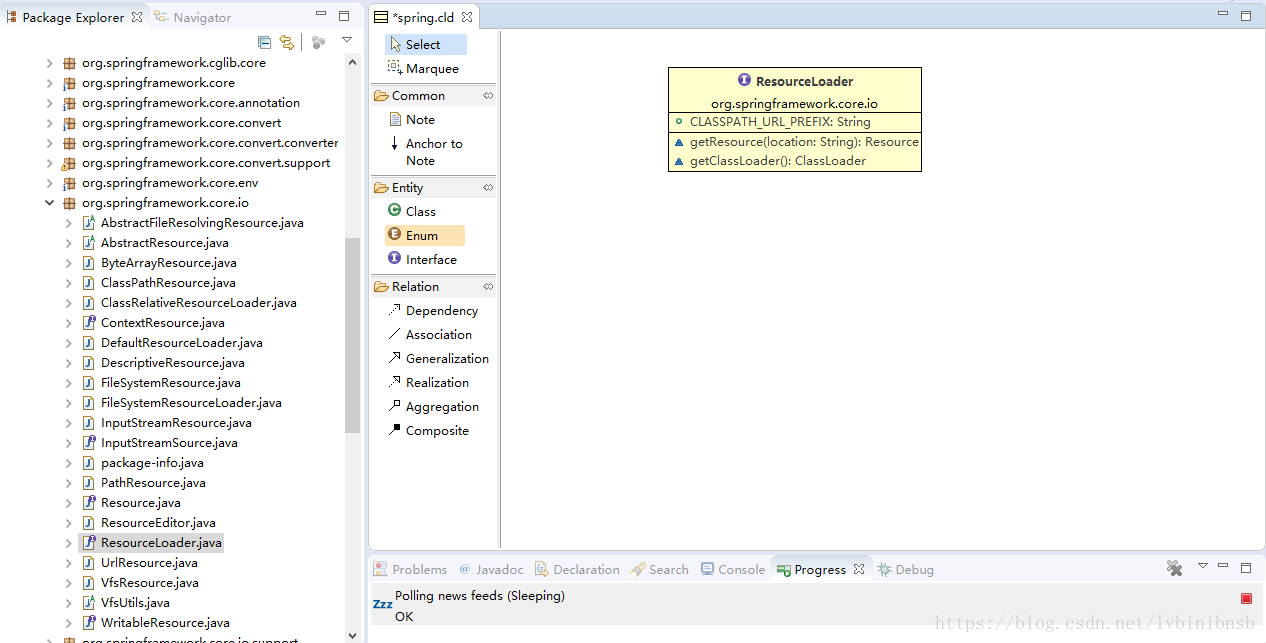

简单使用一下,直接将类或者接口拖进去就可以了;自己也可以画,点一下类或者接口,再点空白地方就有了,在它上面右键添加属性和方法,就到这里了。PS:多个类可以一起拖进去,但是包拖不进去。(怎么拖一个类能自动找到和它有关系的类,这个应该是没有办法吧?如果有求告知)



参考博文:https://blog.youkuaiyun.com/lsh1358046425/article/details/80068644

              PS: 最近在学习Spring,附上传送门https://github.com/seaswalker/Spring,刚开始看,告辞。
