IIC通讯协议

一、IIC简介

IIC （ Inter-Integrated Circuit ，又称为 I2C 或 I²C ）是一种串行同步传输通信协议，用于连接微控制器和外部设备，例如传感 器、存储器、显示器等。它是一种简单而灵活的通信协议，由飞利浦公司（现在的恩智浦半导体）在1982 年开发。

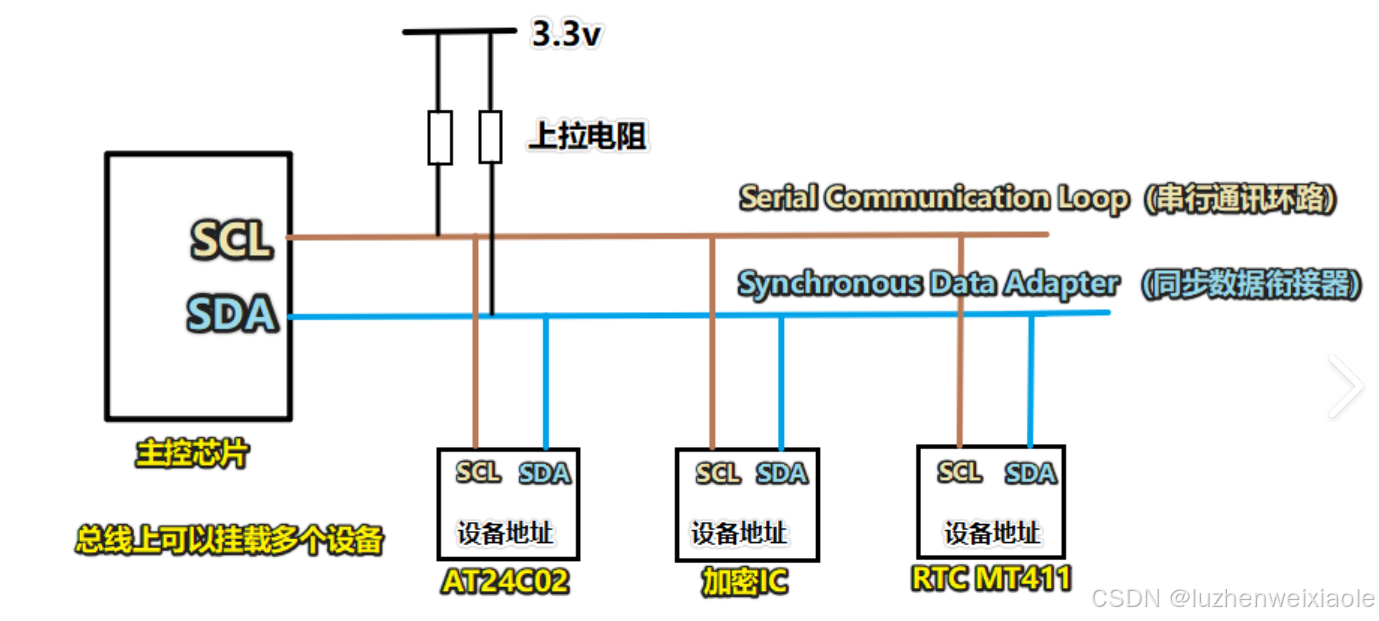

IIC通讯协议包括两根线，一根是串行数据线（SDA），另一根是串行时钟线（SCL）。在通讯过程中，数据通过SDA线传输，而SCL线则用来同步数据传输速度。由于只有一根串行数据线（SDA）用来传输数据，在同一时间内只能进行单向的数据传输，即发送或接收不能同时进行，但可以在不同时间交替进行。所以I2C是半双工通信。

主从结构： I2C通信中，设备分为主设备（通常是微控制器）和从设备（例如传感器或存储器）。主设备负责发起通信和控制通信的时序，而从设备响应主设备的指令，可以有多个从设备。

地址寻址： 每个 I2C 设备都有一个唯一的 7位 或10位地址，主设备通过发送目标设备的地址来选择通信对象，我们通常使用的是7位地址

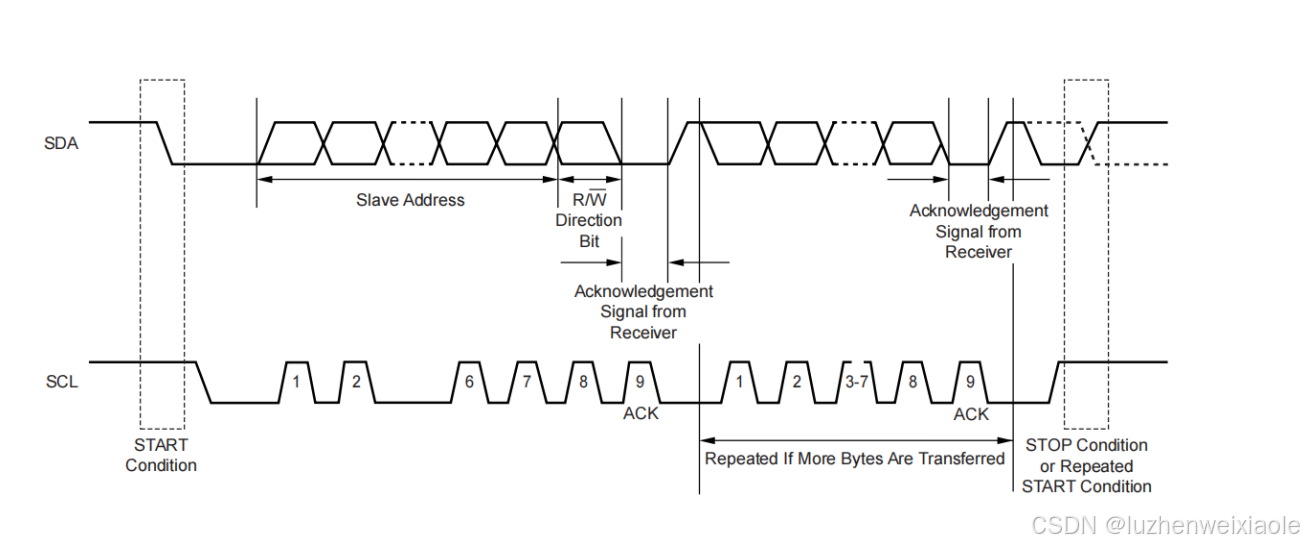

二、IIC通讯协议示意图：

主机发送开始通信信号后，首先发送7位从机地址，选择与哪一个从机进行通信，然后从机发送应答响应，才开始传输数据，最后一次数据传输完成后，主机等不到应答信号，通信结束

三、IIC通信要点：
1、I2C通信设备为什么通常配置为开漏输出：

I2C 总线上的信号(SCL)是开漏输出的，这意味着每个 I2C 设备的输出引脚都是一个开漏输出，可

以通过外部上拉电阻拉高。这种设计允许多个设备共享同一根总线，而不会出现信号冲突和短路。

（当 I2C 设备空闲时，会输出高阻态，而当所有设备都空闲，都输出高阻态时，由上拉电阻把总线拉成高电平。）

2、IIC通信逻辑

IIC通讯默认状态下SDA(数据线)SCL(信号线)都为高电平，我们一次IIC通信中，SDA(数据线)的高低电平总是在SCL(信号线)为低电平时转换的；SCL(信号线)为高电平时，读取SDA(数据线)的电平状态（低电平代表接收到0，高电平代表接收到1）。因为SCL(信号线)为高电平时，SDA(数据线)从高电平转换为低电平，代表着一次IIC通信的开始，而SCL(信号线)为高电平时，SDA(数据线)从低电平转换为高电平，则代表着一次IIC通信的结束。

四、IIC协议代码实现：

开始信号：

当SCL保持高电平的时候，SDA从高电平变为低电平，这标志着一个IIC传输的开始。这种电平的变化被IIC主设备用来通知所有连接到IIC总线上的从设备，即将开始一次数据传输。

//IIC开始信号
void IIC_Start(void)
{
	IIC_SDA_OUT();
	IIC_SDA_H;
	IIC_SCL_H;
	Delay_us(4);  //让高电平保持稳定

	IIC_SDA_L;  //在SCL高电平时，将SDA拉低

	Delay_us(4);

	IIC_SCL_L;  //钳住IIC总线，准备发送数据
}

应答信号(结束信号不需要应答。一旦发出结束信号，从设备会自动释放总线，允许其他设备进行通信)：

在每个字节传输后，发送方会释放SDA线，允许接收方发送应答信号。接收方会在第9个时钟周期（SCL为高电平期间）将SDA拉低以发出ACK（应答）信号，或者保持SDA高电平以发出NACK（非应答）信号。

//IIC应答信号
void IIC_ACK(void)
{
	IIC_SDA_OUT();
	IIC_SCL_L;  //在SCL低电平时候，SDA可以进行数据切换的（0/1）
	IIC_SDA_L; //SDA低电平表示应答
	Delay_us(1);  //让电平稳定

	IIC_SCL_H; //SCL拉高，表示此刻SDA数据有效，读出来SDA是低电平，表示应答。
	Delay_us(1);  //读取稳定时间
	IIC_SCL_L;  //拉低SCL，表示一个SCL周期结束，为下次读取做准备。
}


//IIC非应答信号
void IIC_NACK(void)
{
	IIC_SDA_OUT();
	IIC_SCL_L;
	IIC_SDA_H;//SDA低电平表示非应答
	Delay_us(1);

	IIC_SCL_H;
	Delay_us(1);
	IIC_SCL_L;

}

等待应答;STM32单片机发送完一个字节之后，等待从设备回复应答信号

//IIC等待应答，返回0表示应答了，1表示非应答
uint8_t IIC_WaitACK(void)
{
	IIC_SDA_IN();
	IIC_SDA_H; //先让SDA默认为高电平，如果后面发现变低了，说明从机应答了
	Delay_us(1); //电平平稳

	uint8_t temp=0;
	IIC_SCL_H; //SCL高，SDA数据有效
	Delay_us(1); //电平平稳
	//设置一个超时应答时间
	while(READ_SDA)
	{
		temp++;
		if(temp>250)
		{
			IIC_Stop();
			return 1;
		}

	}

	IIC_SCL_L;
	return 0;

}

结束信号：

当SCL保持高电平的时候，SDA从低电平变为高电平，这标志着一个IIC传输的结束。


//IIC结束信号
void IIC_Stop(void)
{
	IIC_SDA_OUT();
	IIC_SCL_H;

	IIC_SDA_L;
	Delay_us(4);
	IIC_SDA_H;
}

读取一个字节：通过传参的形式，设置第九个时钟周期是高电平（非应答）还是低电平（应答），将应答信号反馈给从设备


//IIC读取一个字节
uint8_t IIC_ReadByte(uint8_t ack) //ack 0应答 ，1非应答
{
	IIC_SDA_IN();

	uint8_t i , receive=0;
	for(i=0;i<8;i++)
	{
		IIC_SCL_L;
		Delay_us(1);
		IIC_SCL_H; //SDA数据有效

		receive	<<=1;
		if(READ_SDA)
		{
			receive++;	//读多了高电平
		}
		Delay_us(1); //电平平稳
	}
	if(ack)
		IIC_NACK();
	else
		IIC_ACK();

	return receive;
}

发送一个字节：STM32单片机向从设备发送一个字节的数据，发送一个字节之后要判断等待一下从设备的应答或非应答信号

//IIC发送一个字节
void IIC_SendByte(uint8_t data)
{
	IIC_SDA_OUT();
	IIC_SCL_L; //在SCL低电平时候，SDA可以进行数据切换的（0/1）

	uint8_t i=0;
	for(i=0;i<8;i++)
	{
		if(data&0x80)  //0x80 1000 0000
		{
			IIC_SDA_H;  //高电平，1
		}
		else
		{
			IIC_SDA_L;
		}

		IIC_SCL_H; //SCL拉高，数据有效
		Delay_us(1);//延时，将数据发出去

		IIC_SCL_L;  //SCL拉低，为下一次SDA变化做准备
		Delay_us(1); //低电平处于稳定的状态

		data<<=1; //左移
	}
}
