Allegro中怎样导出PCB封装

在Allegro的PCB设计中,可以通过File-Export-Libraries导出封装,提高工作效率。导出时全选选项,并设置好输出目录,即可将封装保存到指定位置,便于后续设计复用。
部署运行你感兴趣的模型镜像

Allegro中怎样导出PCB封装,我们在PCB设计中,可以从现有的PCB板上导出PCB封装,省去重复建封装的时间。打开PCBEditor,File-Export-Libraries,如图1:这样就顺利将PCB板子的封装导出来了,方便其它设计的复用。

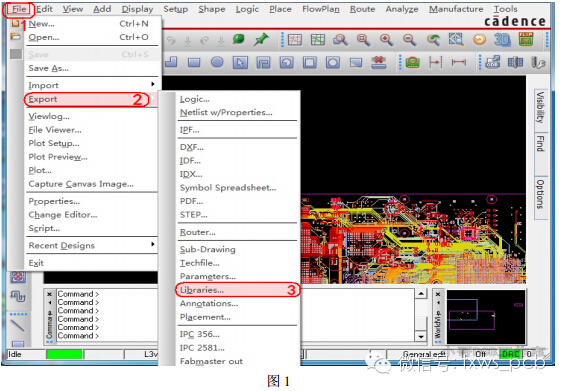

打开PCBEditorFile-Export-Libraries,如图1

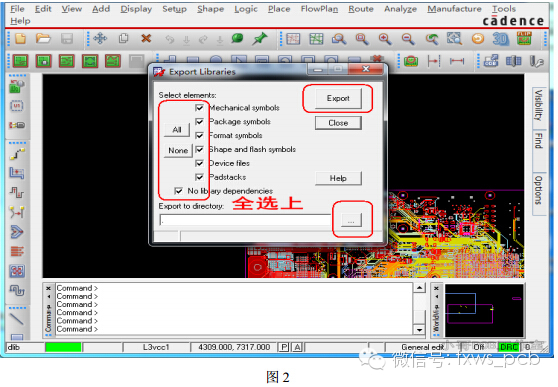

按照以上步骤单击后,出来图2选项框:

将这些选项全部勾选上,导出来的封装默认在当前的PCB文件夹中;

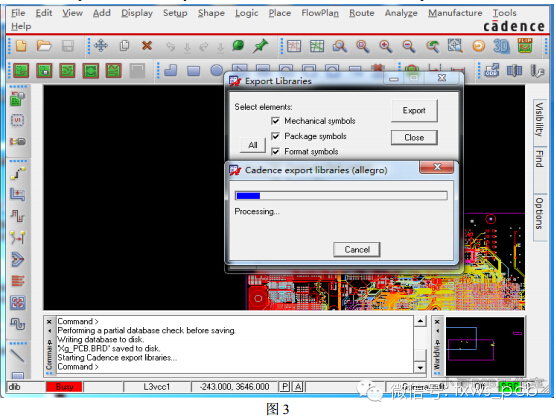

可以通过”Export  to directory”选择存放目录,设置好后,单击“Export”,出现图3界面:

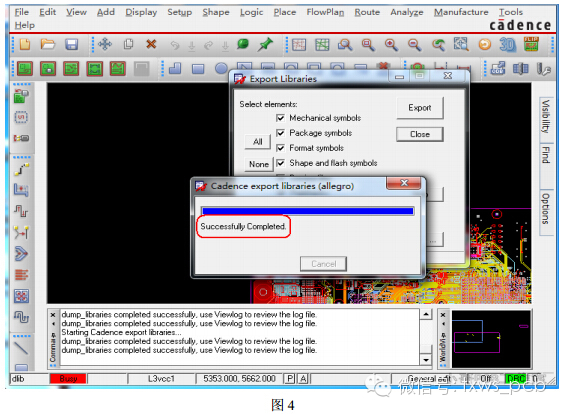

这样就顺利将PCB板子的封装导出来了,方便其它设计的复用。
