仿真时遇到的问题，记录一下

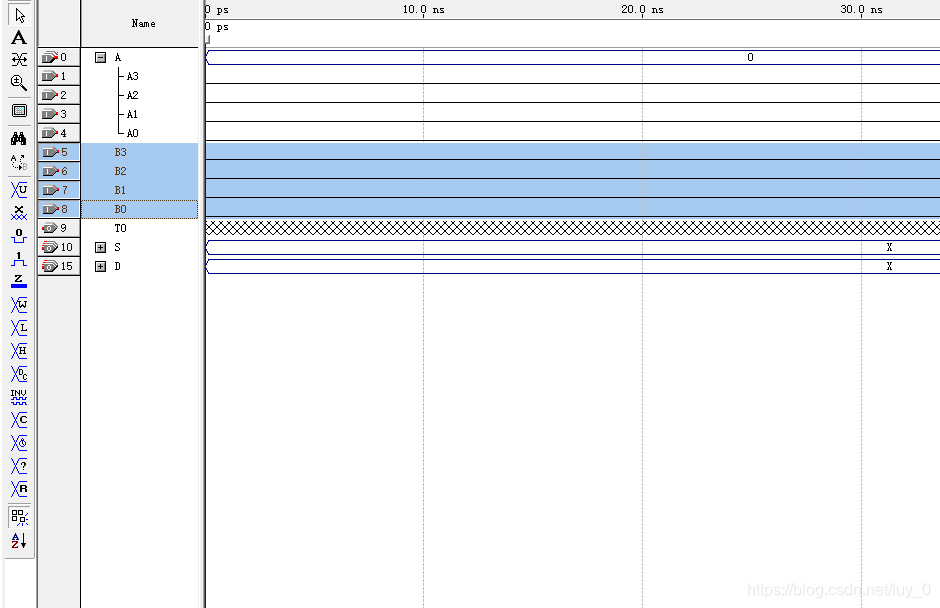

Step 1 选中一组input，右键–Grouping–Group

效果如上面，A3~A0 合并成了A组
在这里插入图片描述

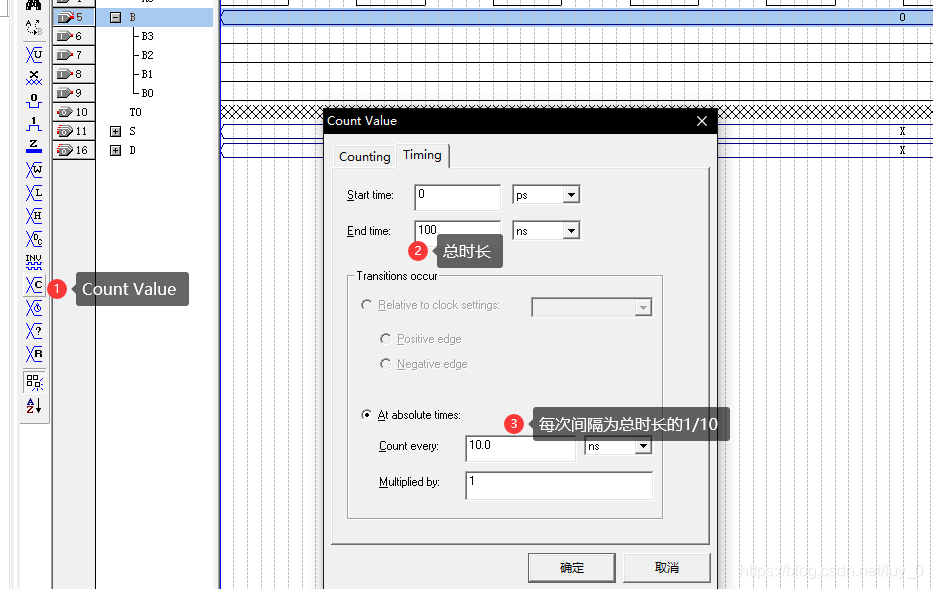

Step 2 设置一次循环0-9

选中B组，依次设置
在这里插入图片描述

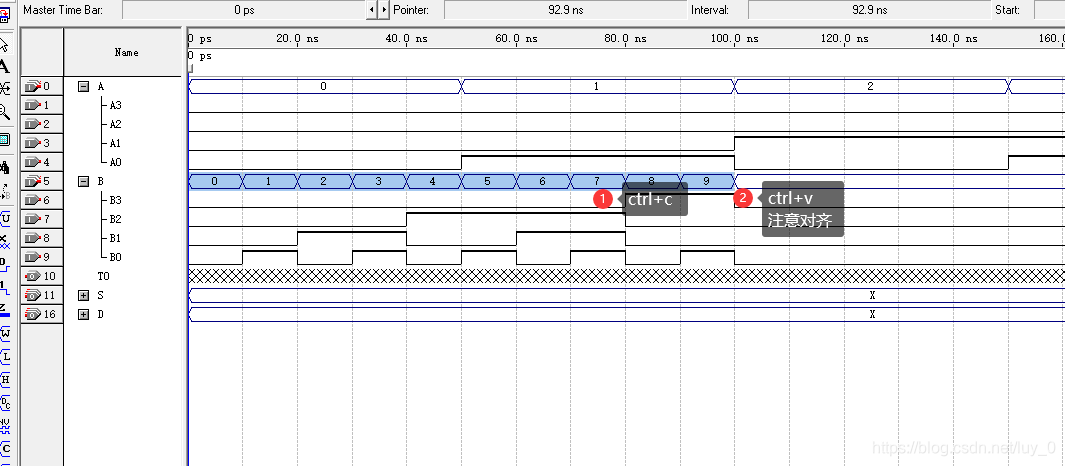

Step 3 复制粘贴 多次循环

在这里插入图片描述

OVER 简单粗暴但有效
