Proteus 8.5 纯数字电路频率计仿真

本文介绍了一种利用数字集成电路而非单片机实现的数字频率计的仿真设计。该设计使用Proteus信号源代替时钟发生器,并通过锁存器与数码管显示计数结果。计数器采用40110集成电路,触发器控制各模块时序。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

利用数字集成电路,而不用单片机进行的数字频率计的仿真设计。

电路没有设计时钟发生器,有proteus的信号源产生。

电路主要有锁存器与数码管组成的显示部分,计数器以及触发器组成

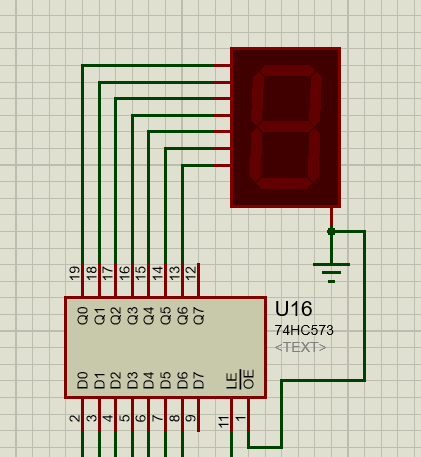

(锁存器与数码管)74HC573的LE脚为1的时候是允许数据输入。


(计数器)40110集成电路计数器 9脚CLKUP为输入脚,10脚CARRY为溢出脚,用于串联下一个计数器集成电路。每增加10次就溢出一次。AB~G脚为数码管接口,此集成电路不需要译码器。

TE低电平为允许计数

REST为高电平为清零

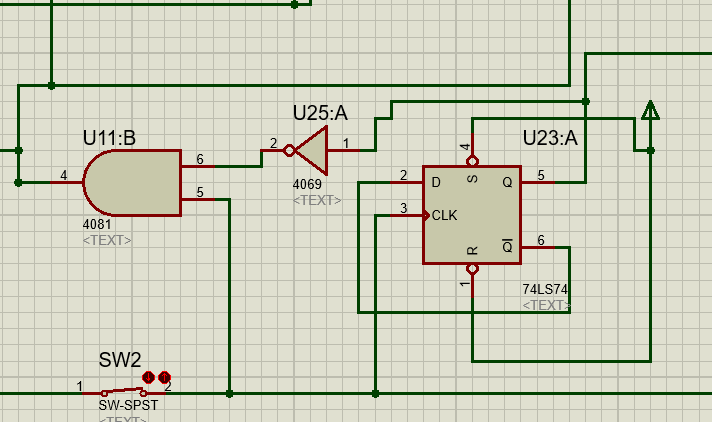

触发器电路,触发器电路用来控制各个功能模块的时序,触发器为时钟上升沿翻转。

时序图,时钟频率是0.5Hz,高电平与低电平各1秒钟,时序循环周期为2个时钟周期,即4秒
