基于国产USRP软件无线电搭建小型探测雷达系统解决方案【原创真实案例】

雷达的基本任务是无线电探测和测距,使用无线电的方式发现目标并测定它们的空间位置。雷达发射电磁波对目标进行发射并接受目标回波,通过比较和探测发射波和反射波的差异,获得目标至电磁波发射点的距离。传统的雷达多用于军事,气象,车载等各领域,整套雷达设备造价高昂,使用复杂,接触门槛较高,研究人员或学生很难实际操作使用,对于需要雷达原型机的预研人员造成困难和困扰。利用USRP与软件平台,可以实现雷达信号产生发射回回波接收,用于教学科研,雷达原型机开发和算法验证等。

1. 功能描述

雷达系统主要实现对目标距离与速度的探测,本系统搭建的是双音雷达与FMCW线性连续调频雷达,能够检测目标的距离和速度。系统主要包含两台USRP-LW X310,两块UBX 160,一个时钟源,一个功率放大器,两个喇叭天线,一台高性能上位机。其中,两台X310分别搭载一块UBX-LW 160M射频前端用于雷达信号的发射与回波信号的接收,时钟源用于两台设备间的时钟同步与时间同步。由于USRP本身的输出能力有限,为了探测更远的距离,本系统搭建了一个功放。喇叭天线为定向天线,有利于增强收到的回波,减少收发间影响。基带数据的产生与回波信号的处理在高性能上位机中完成,本系统依托于GNU Radio平台开发,便于二次开发与信号分析。

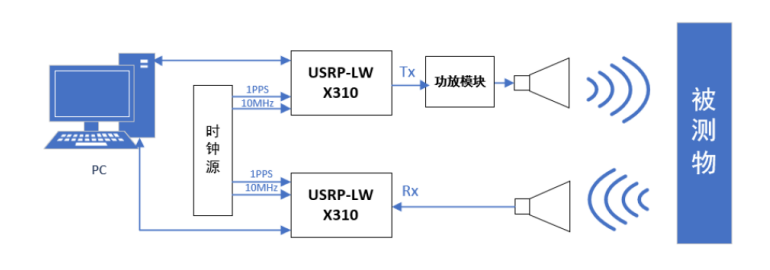

图1 系统搭建框图

集成小型雷达探测系统搭建框图如上图。

(1)搭建好软件系统环境的PC通过万兆光纤与两台软件无线电设备USRP-LW X310(搭载UBX-LW 160射频前端)进行连接;

(2)时钟源的两路10MHz输出和2路1PPS输出分别与2台设备进行连接,对系统进行同步;

(3)其中1台USRP-LW X310,与功放模块,双脊宽带喇叭天线连接作为发射端,向被测物发射无线电信号;另一台作为接收端,接收被测物反射的无线电信号。

双音体制和线性调频体制

双音体制:通过两个不同频率的连续波(CW)信号进行目标检测,利用频率差来计算目标的多普勒频移,从而确定目标速度。

线性调频体制:发送一个频率随时间线性变化的脉冲信号,通过测量回波信号的时间延迟和频率变化来计算目标的距离和速度。

2. 规格参数

(1)支持双音雷达和FMCW线性连续扫频雷达两种体制。

(2)具备收发通道校准功能。

(3)具备目标速度测量,最小分辨率1m/s。

(4)具备目标距离测试功能,最小分辨率1.5m/s。

(5)具备雷达目标模拟功能等。

3. 实物搭建图

小型探测雷达系统主要包括以下部分,实物搭建图如图2所示。

  • 雷达前端:发射和接收天线
  • 射频放大器和滤波器
  • 信号源:信号发生器,用于生成双音或线性调频信号
  • USRP X310:数据采集和处理平台
  • 信号处理单元:基于FPGA的实时处理
  • 后端计算机:用于进一步处理和显示

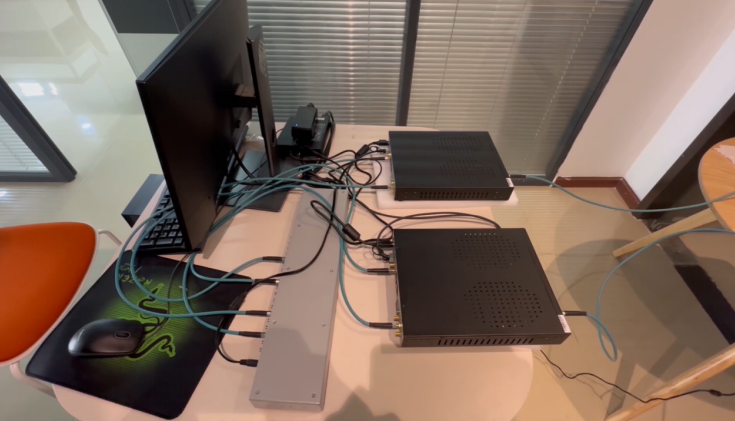

2 小型探测雷达系统实物搭建图

4. 基于USRP-LW X310的实现

(1)硬件配置

天线:选择适当的发射和接收天线,根据应用需求确定频率范围。

放大器和滤波器:配置适当的射频放大器和滤波器,确保信号质量和系统灵敏度。

(2)USRP X310设置

射频前端:配置USRP X310的射频前端,包括中心频率、带宽和增益等参数。

同步与时钟:确保USRP X310的内部时钟和外部时钟源的同步,提升系统稳定性。

(3)信号生成与传输

双音信号:通过USRP X310的DAC生成双音信号,并通过发射天线发射。

线性调频信号:通过编程生成线性调频信号,利用USRP X310进行调制和发射。

(4)数据接收与处理

回波信号接收:通过接收天线接收回波信号,并传输到USRP X310进行采集。

FPGA处理:利用USRP X310的FPGA进行初步的信号处理,如下变频、滤波和采样。

后端处理:将处理后的数据传输到后端计算机,进行进一步的信号处理和目标检测算法,如FFT处理、距离-多普勒处理等。

(5)目标检测与显示

距离检测:通过计算回波信号的时间延迟确定目标距离。

速度检测:通过计算回波信号的频率偏移确定目标速度。

显示界面:设计图形用户界面(GUI),实时显示目标的距离和速度信息。

5. 软件界面图

目标检测实验:选择不同类型的目标物体(如金属板)进行实验,测试系统在不同距离和速度下的检测性能,记录结果并进行分析。

(1)双音雷达

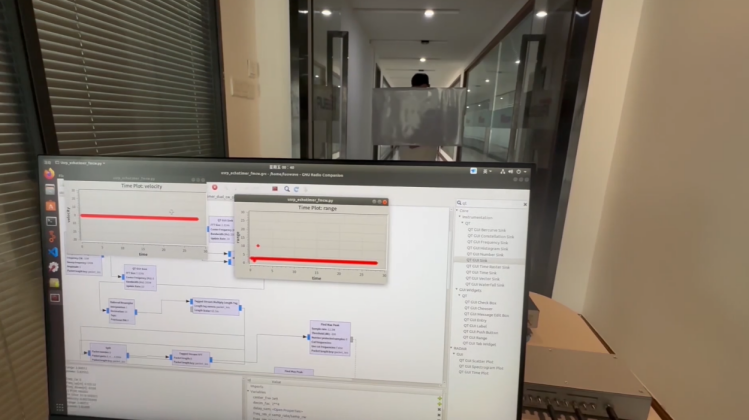

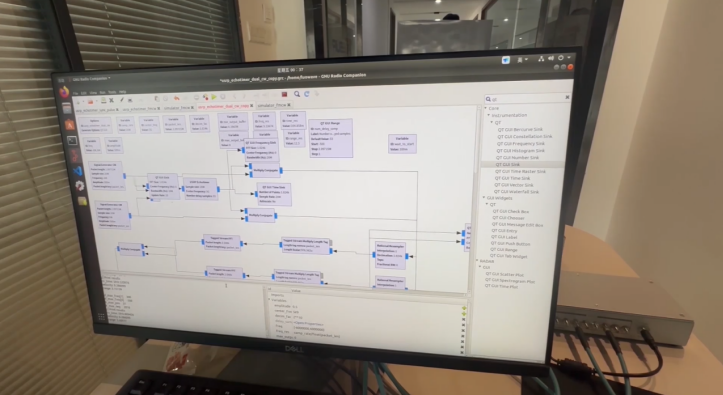

3 双音雷达流图界面

4 测试结果:前方有一个铁板目标的距离和速度的曲线图

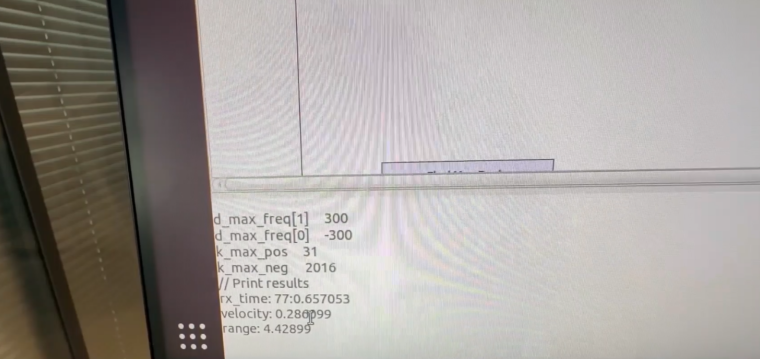

5 测试结果:界面显示当前测试目标的距离和速度值

(2)FMCW线性连续调频雷达

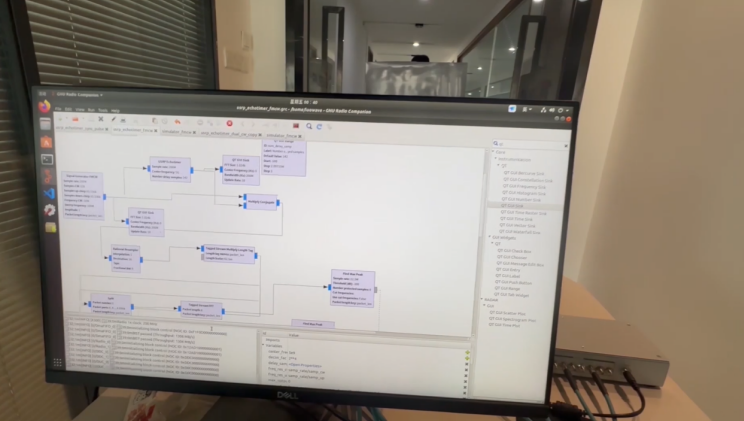

6 FMCW线性连续调频雷达流图界面

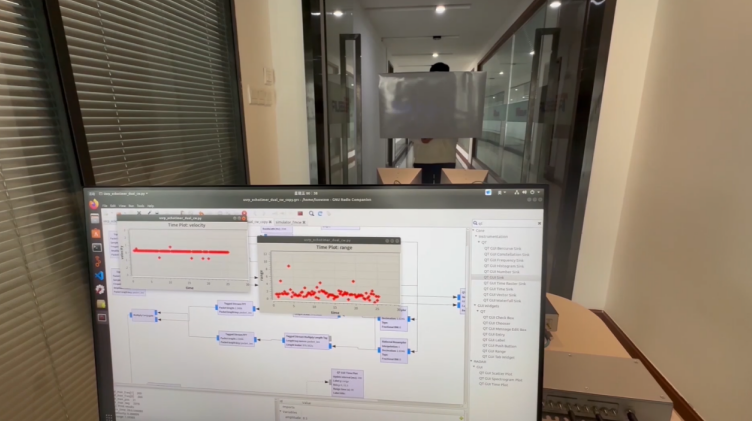

7 测试结果:前方有一个铁板目标的距离和速度的曲线图

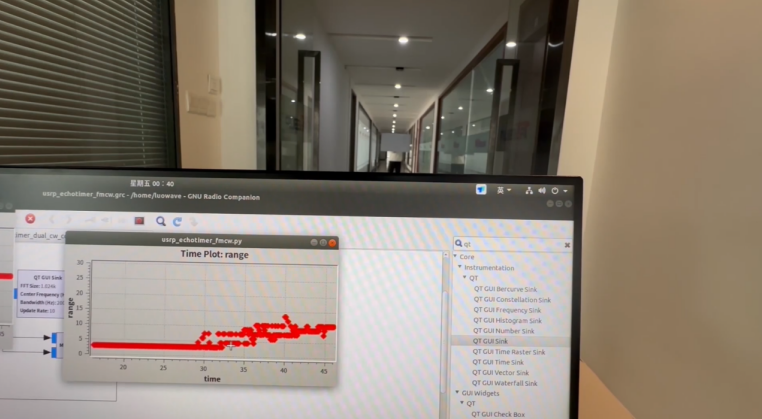

8 测试结果:当目标越来越远时的距离曲线图

6. 典型应用场景

军用:目标跟踪雷达、目标成像雷达系统等方向;

民用:车辆测速雷达、飞机测距雷达等系统;

科研:电离层测高仪、风廓线雷达等。

7. 国产USRP-LW X310参数指标:

  • 射频范围覆盖DC-6GHz
  • 支持插入两张射频子板
  • 收发全双工,单通道最大带宽160MHz
  • Xilinx Kintex-7 FPGA
  • 多种高速接口(PCIe,千兆/万兆网口)
  • 支持的RFNoC开发框架
  • 支持GNU Radio
