UE4导航网格RecastNavMesh的图块Tile

本文深入探讨了UE4中RecastNavMesh导航网格的生成原理与应用,详细介绍了导航网格类RecastNavMesh的成员变量及其作用,如显示网格边缘、图块Tile的属性设置等。同时,讲解了如何通过图块Tile优化AI寻路和物品拾取的计算效率。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

UE4导航网格RecastNavMesh生成介绍:

导航网格生成原理,可以参考两篇文章链接:

https://zhuanlan.zhihu.com/p/35100455

https://blog.youkuaiyun.com/needmorecode/article/details/81591777

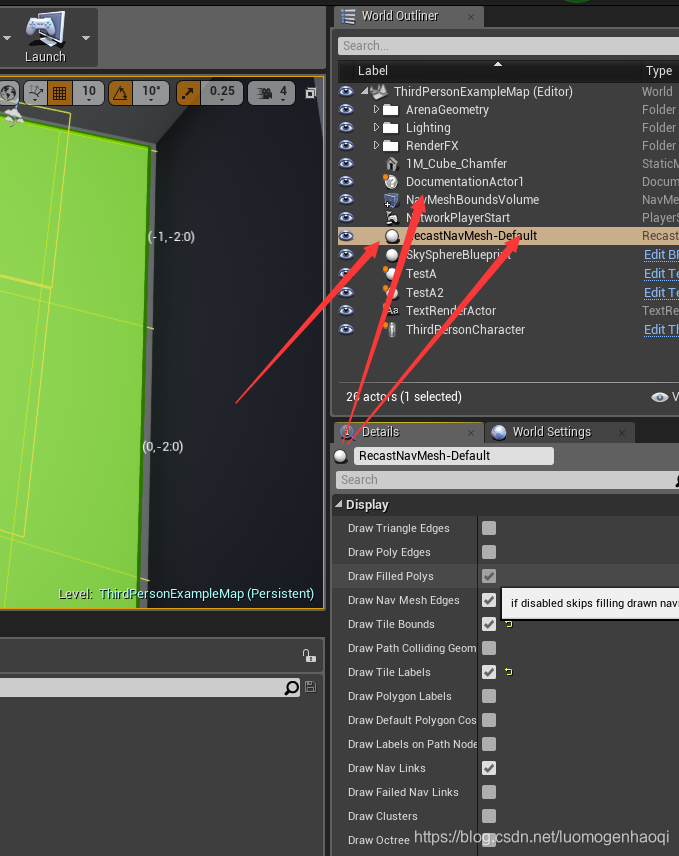

导航网格类:RecastNavMesh.h 成员变量对应以上两个图属性栏,下面部分属性说明

bDrawTriangleEdges 显示导航网格三角面

bDrawPolyEdges显示面边缘

bDrawFilledPolys显示绿色网格

bDrawNavMeshEdges显示网格边缘

bDrawTileBounds显示图块Tile

bDrawTileLabels显示图块Tile的坐标X、Y值

bFixedTilePoolSize 如果True就是可以定义TilePoolSize数量

TilePoolSize图块Tile的最大数量

TileSizeUU图块Tile的大小

CellSize每个体素的尺寸大小,参考导航网格生成原理原理

CellHeight每个体素的高度,参考导航网格生成原理原理

AgentRadius代理半径,类似模拟在导航网格可走的角色半径大小

AgentHeight代理高度,类似模拟在导航网格可走的角色高度

AgentMaxHeight代理高度,类似模拟在导航网格可走的角色最大高度

AgentMaxSlope代理路面倾斜度,类似模拟在导航网格可走的角色能走路面最大倾斜度

AgentMaxStepHeight代理路走一步所踏高度,类似模拟在导航网格可走的角色走一步所踏高度

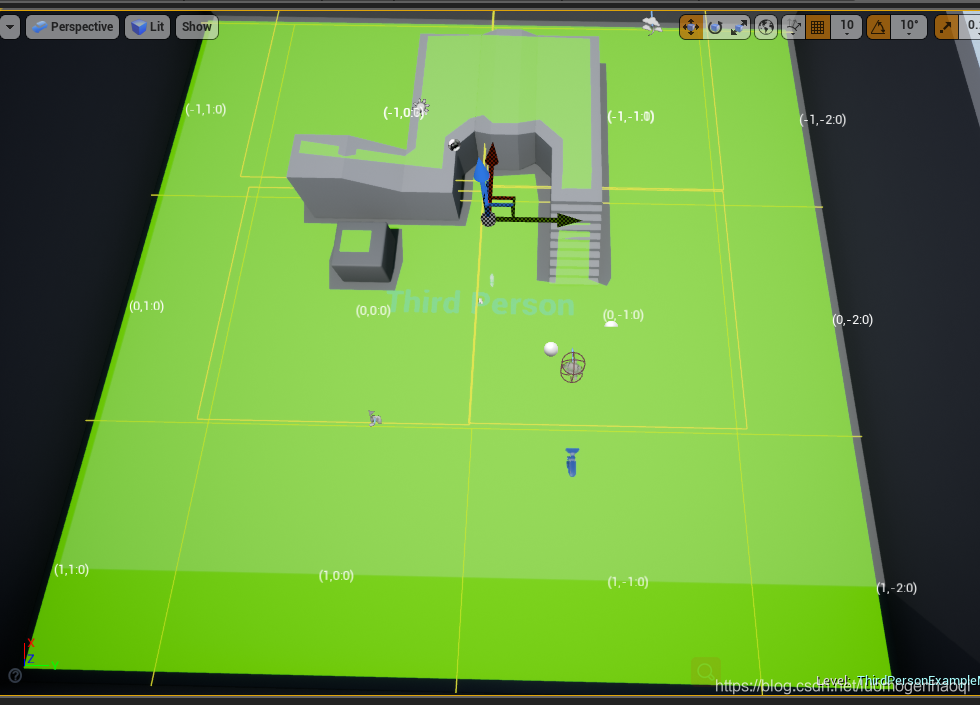

UE4导航网格RecastNavMesh的图块Tile,可修改bDrawTileBounds、bDrawTileLabels、bFixedTilePoolSize、TilePoolSize、TileSizeUU如下图:

我们可以通个导航网格RecastNavMesh的图块Tile,如关卡地图很大情况下,比如做AI拾取物品,生成物品时,根据物体生成所处位置找到所处的Tile的坐标X、Y,并且记录标注物品数组;之后根据AI所处的所处的Tile的坐标X、Y找到对应物品,计算量少很多;也可以使用图块Tile应用更多方面。

/** Retrieves XY coordinates of tile specified by position */
    bool GetNavMeshTileXY(const FVector& Point, int32& OutX, int32& OutY) const;//根据当前AI的位置或物品的位置找到对应AI或物品所处的某个图块Tile的坐标X、Y
