ARM 的虚拟内存系统架构（VMSA）下的MMU对不同安全状态（Secure 和 Non-secure ）下的内存访问控制，以及ASID/ nG 位（not Global bit）的使用解析

ARMv8-A 架构定义了两种安全状态：

• Secure 状态：处理器可以访问 Secure 和 Non-secure 的物理地址空间。
• Non-secure 状态：处理器只能访问 Non-secure 的物理地址空间，无法访问 Secure 系统控制资源

这就引出一个问题，如何划分Secure 和 Non-secure 的物理地址空间？同样是一段物理空间，处理器怎么知道它是secure的还是non-secure的？

除了TZASC这种硬件控制方式外，我们最常用，最普遍的方式就是使用MMU，通过软件配置pagetable，实现Secure 和 Non-secure 的物理地址空间的定义和划分。

TrustZone Address Space Controller (TZASC) 是一个硬件模块，主要用于：

• 划分物理地址空间为 Secure 和 Non-secure 区域。
• 控制访问权限：根据访问请求中的 NS（Non-secure）位，决定是否允许访问某段物理地址。
• 配置方式：通常由 Secure World 的软件（如 Secure Monitor 或 TrustZone OS）进行初始化和配置。

一，MMU 控制机制核心：NS 和 NSTable 位

在 ARM 的虚拟内存系统架构（VMSA）中，Secure 与 Non-secure 内存访问的控制主要依赖于以下两个位：

1. NS（Non-secure）位

• Secure 状态访问：如果翻译表条目来自 Secure 内存，NS 位决定访问的是 Secure 还是 Non-secure 内存。
• Non-secure 状态访问：忽略 NS 位。
• 作用范围：NS 位仅影响由描述符定义的输出地址对应的内存块或页面。

MMU 的行为依赖于处理器当前的 Exception Level（EL） 和 Security State：

状态	使用的地址转换机制	是否支持 NS 控制
Secure EL1/EL0	Secure PL1&0 stage 1	✅ 支持 NS bit
Non-secure EL1/EL0	Non-secure PL1&0 stage 1 + stage 2	❌ 忽略 NS bit
Non-secure EL2	Non-secure EL2 stage 1	❌ 忽略 NS bit

2. NSTable 位

• 指示描述符所引用的page table是否位于 Secure 或 Non-secure 内存中。

• Secure 状态访问：

  • NSTable == 0：表地址在 Secure 地址空间，NS 和 NSTable 位有效。
  • NSTable == 1：表地址在 Non-secure 地址空间，NS 和 NSTable 位被忽略。

• Non-secure 状态访问：始终忽略 NS 和 NSTable 位

• 如果某一层级的 NSTable == 1，则该层级之后的所有 NS 和 NSTable 位都将被忽略，后续访问都视为 Non-secure。

• 这是一种 层级控制机制，用于在 translation table walk 中逐步决定访问的安全性。

3. 各种翻译表格式下的控制方式

1 VMSAv8-64 格式

• NS 和 NSTable 位仅在 Secure 状态下有效，且描述符必须从 Secure 内存中获取。
• Non-secure 状态下的访问忽略这些位。

2 VMSAv8-32 Long-descriptor 格式

• 与 VMSAv8-64 类似，NS 和 NSTable 位仅在 Secure 状态下有效。
• Non-secure 状态下忽略这些位。

3 VMSAv8-32 Short-descriptor 格式

• NS 位仅在一级翻译表中定义。
• 描述符定义的所有页面（Large/Small）共享该 NS 位。
• 描述符所在的翻译表的物理地址由当前的安全状态决定。

Secure 与 Non-secure 内存访问的控制依赖于：

• 当前处理器的安全状态。
• 翻译表条目的来源（Secure 或 Non-secure 内存）。
• 描述符中的 NS 和 NSTable 位。
• 系统寄存器如 NSACR 和 SCR_EL3 的配置。

这些机制确保了在不同安全状态下对内存访问的严格隔离与控制，是 ARM 架构中 TrustZone 安全模型的核心组成部分。

在 ARMv8 架构中，NS bit 和 NSTable bit 是用于控制访问 Secure 和 Non-secure 物理地址空间的重要机制，主要用于内存访问的安全性控制。以下是它们的具体作用：

---

3 总结

位名	作用描述
NS bit	指定当前描述符指向的物理地址空间是 Secure 还是 Non-secure。
NSTable	指定后续 translation table 的地址空间是否为 Non-secure，影响 NS 的解释。

1. NS 位的作用：

   • NS 位用于标记页表项所描述的地址空间是 Secure 还是 Non-secure。
   • 但这个标记只有在页表本身可信（即位于 Secure 内存中）时才有意义。

2. 当 NSTable = 1（页表在 Non-secure 内存）时：

   • 即使当前访问是 Secure 状态，也会忽略页表项中的 NS 位。
   • 因为页表不可信，不能依赖其 NS 标记来决定访问的安全属性。

3. 为什么要忽略 NS 位？

   • 防止 Non-secure 世界伪造页表项，欺骗 Secure 世界去访问 Non-secure 地址。
   • 所以只有当页表在 Secure 内存中（NSTable = 0）时，NS 位才会被 Secure 世界采信。

只有当页表在 Secure 内存中（NSTable=0）时，NS 位才对 Secure 访问有意义。否则 NS 位会被忽略。

1 对nG的特殊影响：

• 如果页表项是从 Non-secure memory 中读取的，即 NSTable = 1，那么：
  • 即使 nG = 0，也必须将该页表项视为 non-Global（行为上等同于 nG = 1）。
  • 这是为了防止 Secure 和 Non-secure 世界之间的 TLB 污染。

2 NS/NSTable/nG 三者之间的关系总结

字段	控制对象	生效条件	影响
NS	页或块的物理地址空间	Secure translation regime	决定访问 Secure 或 Non-secure 地址
NSTable	下一层页表的地址空间	Secure translation regime	决定后续页表项的解释方式
nG	页表项是否是 Global	所有状态	决定 TLB 缓存是否可共享

✅ 关键点：如果 NSTable = 1，意味着后续页表项来自 Non-secure memory，那么这些页表项的 NS 和 NSTable 位都将被忽略，并且行为上强制 nG = 1。

---

二，nG 和ASID的基本概念

1 nG 位（not Global bit）

• nG == 0：表示该转换是全局的，即所有进程共享该 TLB 项。
• nG == 1：表示该转换是非全局的，即该 TLB 项仅适用于当前 ASID 所代表的进程。

2 ASID（Address Space Identifier）

• 用于标识不同进程的地址空间。
• 每个非全局页表项都与一个 ASID 相关联。
• 允许多个进程在 TLB 中共存不同的地址映射，而无需频繁清除 TLB。

3 ASID 在哪里配置

ASID的字段在不同的descriptor格式下各不相同，主要是取决于CONTEXTIDR和TTBR寄存器。
若使用VMSAv8-32，ASID的宽度为8bit

• 如果TTBCR.EAE为0，使用Short-descriptor，则使用 CONTEXTIDR.ASID 来配置ASID。
• 如果TTBCR.EAE为1，使用Long-descriptor，则使用TTBR0 或者TTBR1 来配置ASID。

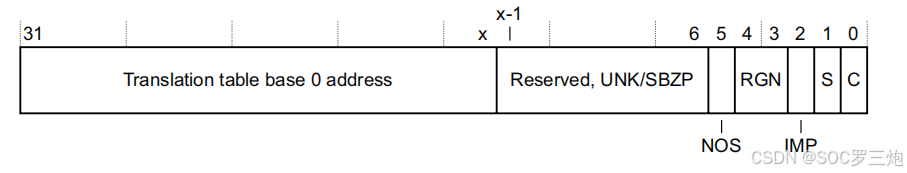

32-bit TTBR0 format，VMSAv8-32 Short-descriptor 下没有TTBR1

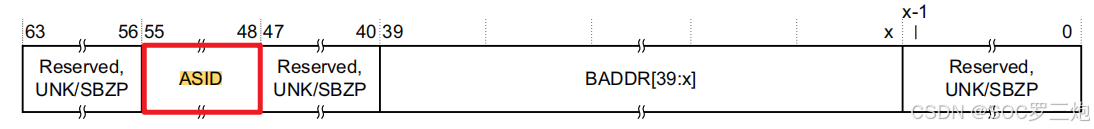

64-bit TTBR0 and TTBR1 format

若使用VMSAv8-64 格式，ASID的宽度为16 bit

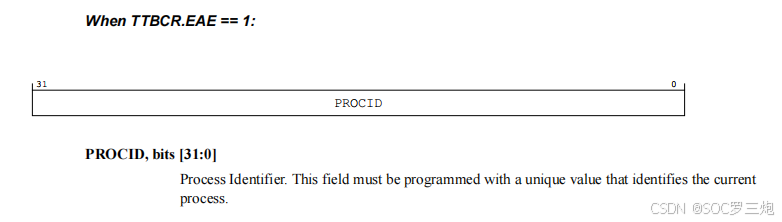

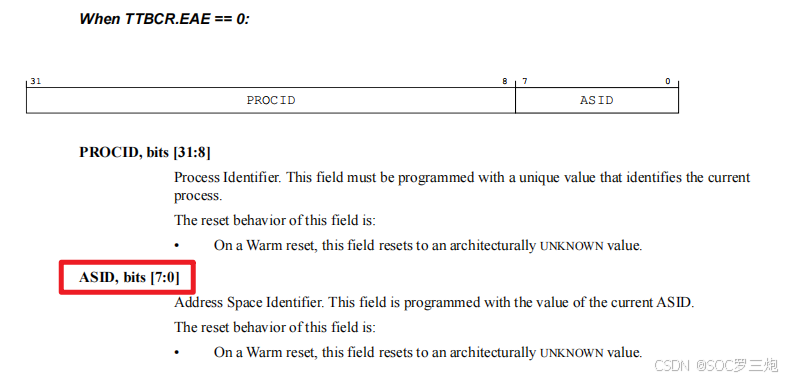

CONTEXTIDR, Context ID Register

Identifies the current Process Identifier and, when using the Short-descriptor translation table
format, the Address Space Identifier.

3 工作机制详解

3.1 使用两个 VA 范围（TTBR0 和 TTBR1）

• 系统软件可以将虚拟地址空间划分为：
  • Global 区域：通常由 TTBR1 映射，用于操作系统和 I/O。
  • Process-specific 区域：通常由 TTBR0 映射，用于用户进程。

3.2 ASID 的选择依据

• 由 TCR_ELx.A1 控制当前使用哪个 TTBR 的 ASID：
  • A1 == 0：使用 TTBR0_ELx.ASID
  • A1 == 1：使用 TTBR1_ELx.ASID

3.3 TLB 行为

• TLB 项会根据 nG 和 ASID 进行标记。
• 非全局项（nG == 1）仅在 ASID 匹配时才有效。
• 全局项（nG == 0）在所有 ASID 下都有效。

---

4 与安全状态（Secure/Non-secure）的关系

• 如果页表项来自 Non-secure 状态，即使 nG == 0，也必须视为 nG == 1。
• 这是为了防止 Secure 状态下的 TLB 项错误地共享 Non-secure 的地址映射。

5 限制与注意事项

• Stage 2 translations 和 仅支持单一 VA 范围的 Stage 1 translations 不支持 ASID，因此所有页表项都被视为全局（nG == 0）。
• 在支持两个 VA 范围的 Stage 1 translation 中，ASID 和 nG 才能发挥作用。

---

6 示例应用场景

操作系统使用方式：

• TTBR0：用于用户进程，每次上下文切换时更新 TTBR0 和 ASID。
• TTBR1：用于内核空间，保持不变。

这样可以：

• 减少 TLB flush 的频率。
• 提高上下文切换效率。
• 实现进程间地址空间隔离。

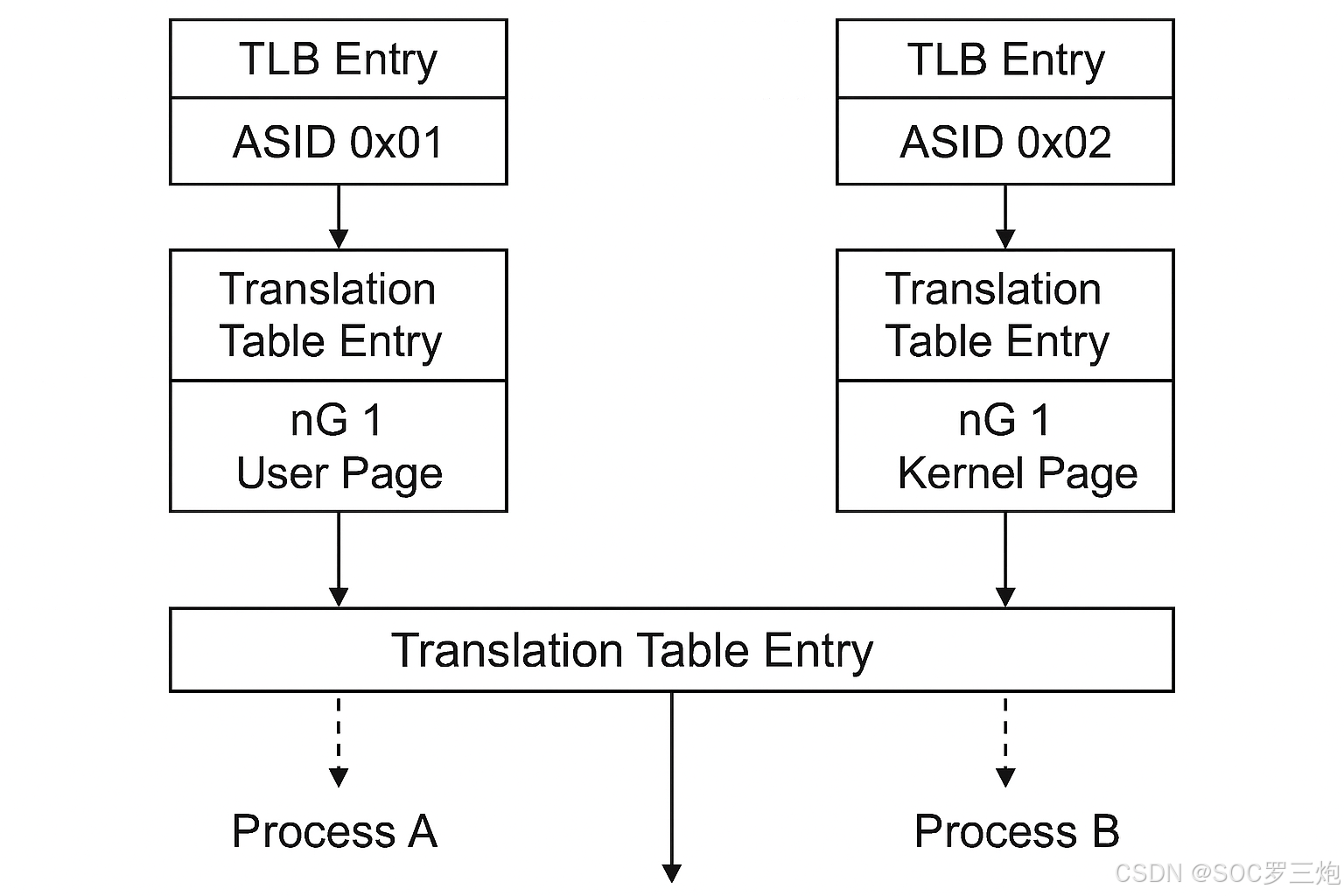

我们可以通过一个具体的例子来说明 nG（not Global）位 和 ASID（Address Space Identifier） 是如何配合使用的，以实现进程间地址空间的隔离和 TLB 的高效管理。

系统设置

• 使用两个虚拟地址空间：
  • TTBR0_EL1：映射用户空间（进程特定）
  • TTBR1_EL1：映射内核空间（全局共享）
• 每个进程有自己的页表和 ASID。
• 页表项设置：
  • 用户空间页表项：nG == 1（非全局）
  • 内核空间页表项：nG == 0（全局）

进程 A

• ASID = 0x01
• TTBR0_EL1 指向进程 A 的用户页表
• 页表项：
  • 用户代码页：nG = 1
  • 用户数据页：nG = 1
  • 内核页：nG = 0

进程 B

• ASID = 0x02
• TTBR0_EL1 指向进程 B 的用户页表
• 页表项：
  • 用户代码页：nG = 1
  • 用户数据页：nG = 1
  • 内核页：nG = 0

TLB 行为

页表项类型	nG 值	ASID 相关性	TLB 命中条件
用户页（A）	1	ASID = 0x01	仅进程 A 可用
用户页（B）	1	ASID = 0x02	仅进程 B 可用
内核页	0	无关	所有进程可用

优势

• 隔离性：用户空间页表项不会被其他进程使用。
• 效率：内核页表项可以被多个进程共享，无需重复加载。
• TLB flush 减少：上下文切换时只需更新 ASID 和 TTBR0，无需清空整个 TLB。

ASID 与 nG 位的适用范围和限制，尤其是在不同的地址转换阶段（Stage 1 和 Stage 2）以及安全状态（Secure/Non-secure）下的行为

原文： ** ASIDs are supported only when stage 1 translations can support two VA ranges.**

• 解释：ASID（Address Space Identifier）只在 Stage 1 地址转换支持两个虚拟地址范围（VA ranges） 的情况下才启用。
• 背景：这通常指的是使用 TTBR0_ELx 和 TTBR1_ELx 的系统，分别映射用户空间和内核空间。
• 目的：通过 ASID 区分不同进程的地址空间，避免频繁 TLB flush。

---

原文： Stage 2 translations, and stage 1 translations that can support only a single VA range do not support ASIDs, and all descriptors in these regimes are treated as global.

• 解释：
  • Stage 2 转换（用于虚拟化环境中的 Guest OS）不支持 ASID。
  • 如果 Stage 1 只支持一个 VA 范围（例如只有 TTBR0，没有 TTBR1），也不支持 ASID。
• 结果：这些情况下，所有页表项都被视为 全局（global），即 nG == 0，TLB 项不区分进程。

---

原文： In a translation regime that supports global and non-global translations, translation table entries from lookup levels other than the final level of lookup are treated as being non-global, regardless of the value of the nG bit.

• 解释：
  • 在支持 nG 的转换机制中，非最终级别的页表项（例如一级或二级页表项）都被视为 非全局（non-global）。
  • 即使这些项的 nG == 0，也不被视为全局。
• 原因：只有最终页表项才决定 TLB 项是否可以被多个 ASID 共享。

---

原文： When a PE is using the VMSAv8-64 translation table format, and is in Secure state, a translation must be treated as non-global, regardless of the value of the nG bit, if NSTable is set to 1 at any level of the translation table walk.

• 解释：
  • 如果处理器（PE）处于 Secure 状态，并使用 VMSAv8-64 页表格式，
  • 那么只要页表遍历过程中有任何一级页表项的 NSTable == 1（表示该表属于 Non-secure），
  • 整个地址转换必须被视为 非全局（nG == 1）。
• 目的：防止 Secure 状态下的 TLB 项错误地共享 Non-secure 页表项，确保安全隔离。

---

转换类型	是否支持 ASID	页表项是否可为非全局（nG == 1）	特殊处理
Stage 1（双 VA 范围）	✅ 是	✅ 是	支持 ASID 和 nG
Stage 1（单 VA 范围）	❌ 否	❌ 否	所有项视为全局
Stage 2	❌ 否	❌ 否	所有项视为全局
Secure 状态 + NSTable == 1	✅ 是	✅ 强制为非全局	忽略 nG 位，强制隔离

在支持 ASID 和 nG 的 ARMv8 架构中，不同进程可以将同一个虚拟地址映射到不同的物理地址。

为什么可以这样做？

ARMv8 架构支持：

• ASID（Address Space Identifier）：标识不同进程的地址空间。
• nG（not Global）位：标识页表项是否是进程特定的。

当页表项设置为 nG = 1，并绑定一个特定的 ASID 时：

• TLB 中的缓存项只对该 ASID 有效。
• 即使两个进程使用相同的虚拟地址，它们的页表项和物理地址可以完全不同。

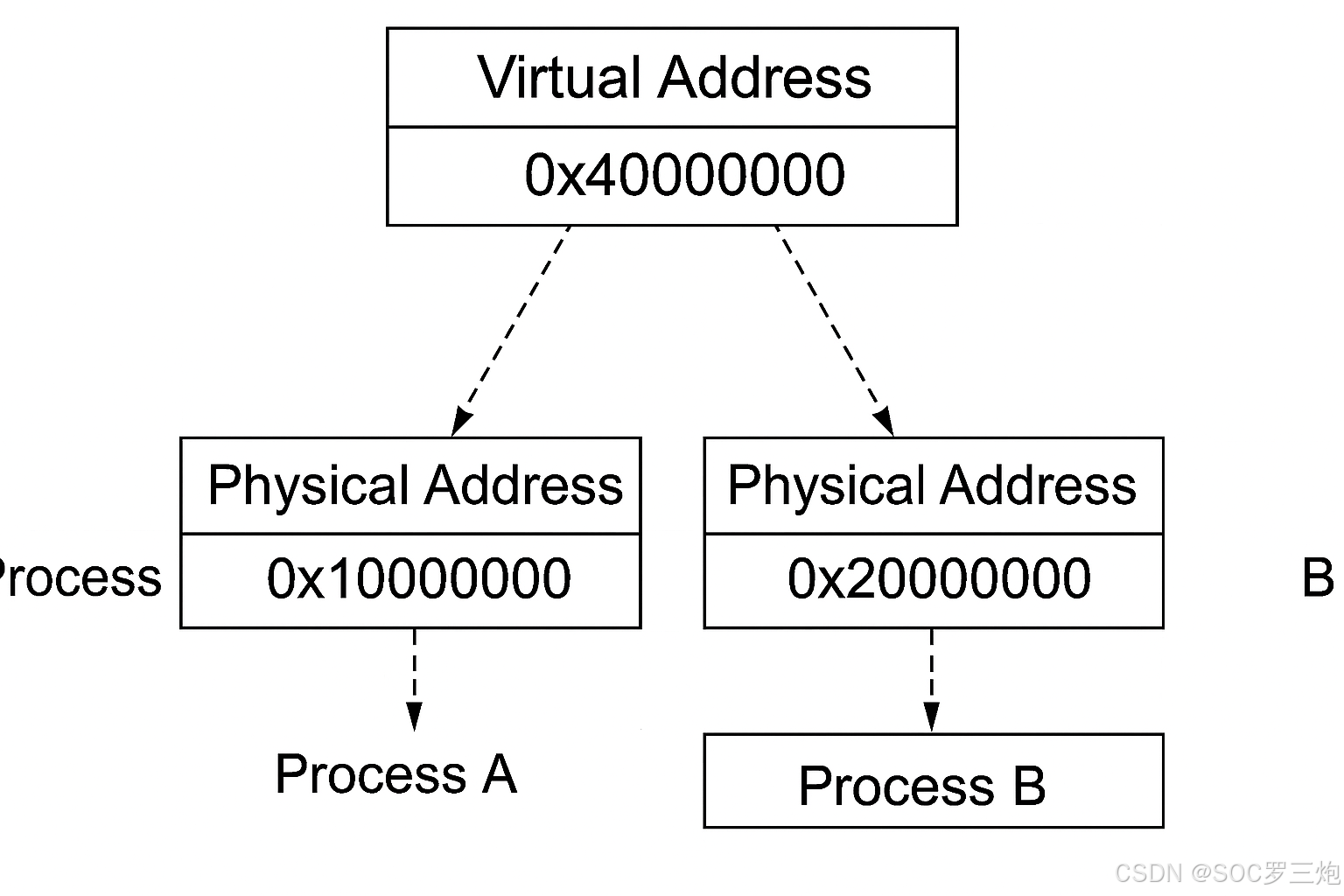

举例说明

假设有两个进程：

进程	ASID	虚拟地址 0x40000000	映射到的物理地址
A	0x01	0x40000000	0x10000000
B	0x02	0x40000000	0x20000000

• 两个进程都使用虚拟地址 0x40000000。
• 进程 A 的页表项将其映射到物理地址 0x10000000。
• 进程 B 的页表项将其映射到物理地址 0x20000000。
• 页表项都设置为 nG = 1，因此 TLB 项是进程特定的。

---

优势

• 内存隔离：每个进程拥有独立的地址空间，互不干扰。
• 安全性：防止进程访问其他进程的内存。
• 效率：通过 ASID 和 nG，TLB 可以缓存多个进程的映射，减少上下文切换时的 TLB flush。

如果只设置 ASID 或只设置 nG，会发生什么情况

情况一：只设置 ASID，不设置 nG（即 nG = 0）

行为：

• 页表项被视为 全局项。
• 即使绑定了 ASID，TLB 会认为该项适用于所有 ASID。
• 所以该 TLB 项可能会被错误地用于其他进程。

后果：

• 地址空间隔离失效：不同进程可能会共享同一个虚拟地址的 TLB 项，导致访问错误的物理地址。
• 安全风险：一个进程可能访问另一个进程的内存。
• TLB flush 变得必要：上下文切换时必须清除 TLB，以防止错误使用。

情况二：只设置 nG = 1，不设置 ASID（或系统不支持 ASID）

行为：

• 页表项被标记为非全局项。
• 但由于没有 ASID，TLB 无法区分属于哪个进程。
• 所有非全局项都被视为属于同一个地址空间。

后果：

• 隔离失效：多个进程的非全局 TLB 项可能互相覆盖。
• 效率低下：系统无法利用 ASID 来缓存多个进程的映射。
• TLB flush 必须频繁进行：每次上下文切换都要清空 TLB。

正确做法：ASID 与 nG 必须配合使用

设置	是否隔离	是否高效	是否安全
ASID ✅ + nG ✅	✅ 是	✅ 是	✅ 是
ASID ✅ + nG ❌	❌ 否	❌ 否	❌ 否
ASID ❌ + nG ✅	❌ 否	❌ 否	❌ 否
