5.流水灯实验

• 1.打开时钟

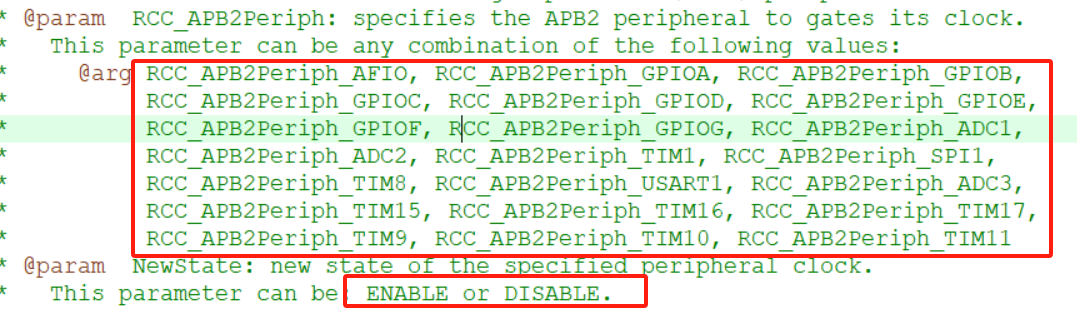

  • 函数：RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
  • 两个参数

    •

    • 参数1：可以是大的红色款内值，看自己用的是GPIO几
    • 参数2：ENABLE开启 DISABLE关闭

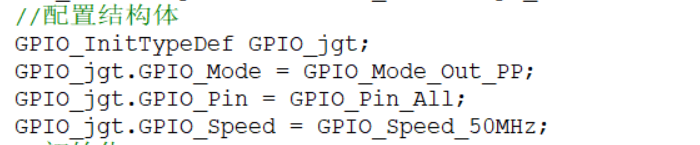

• 2.配置结构体

  •

  • 1.GPIO_InitTypeDef结构体类型
  • 2.结构体的三个配置值

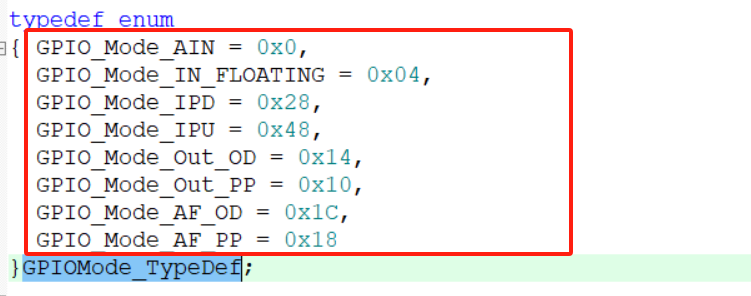

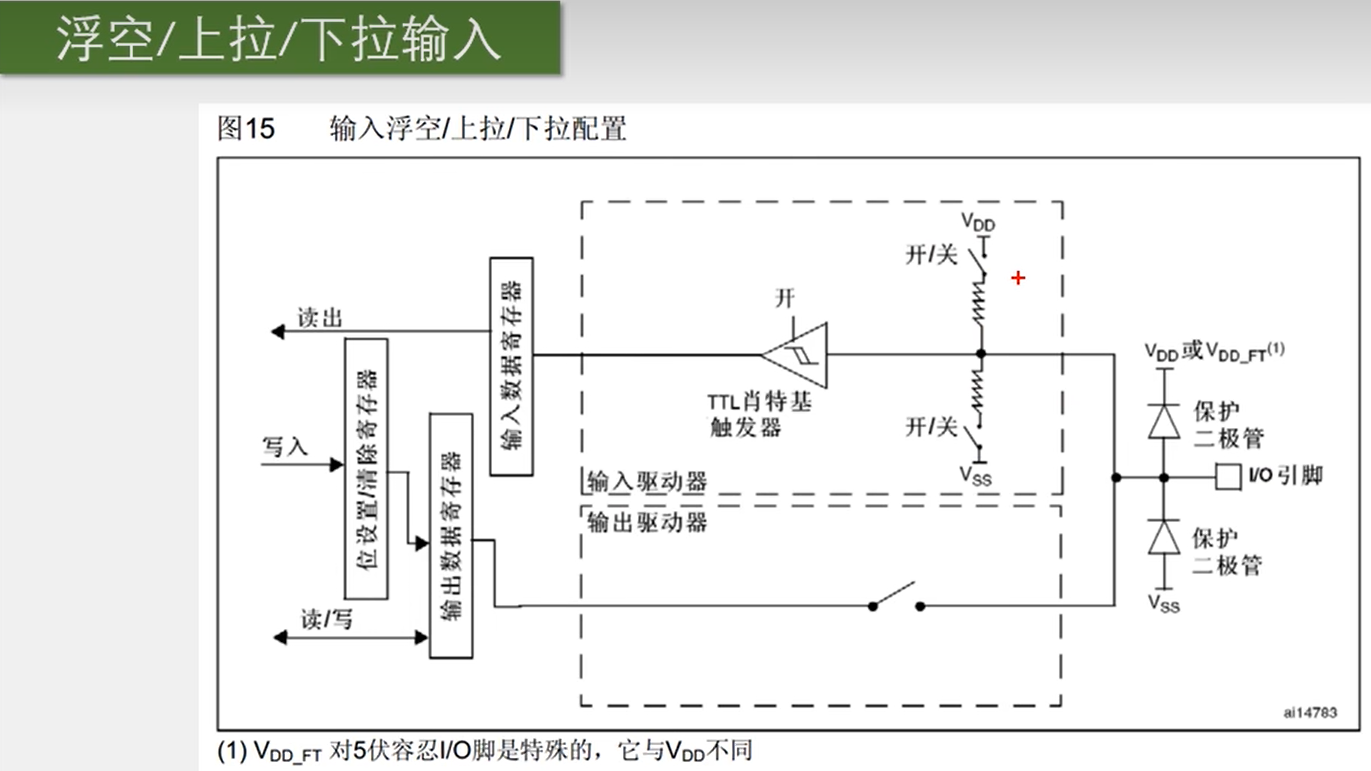

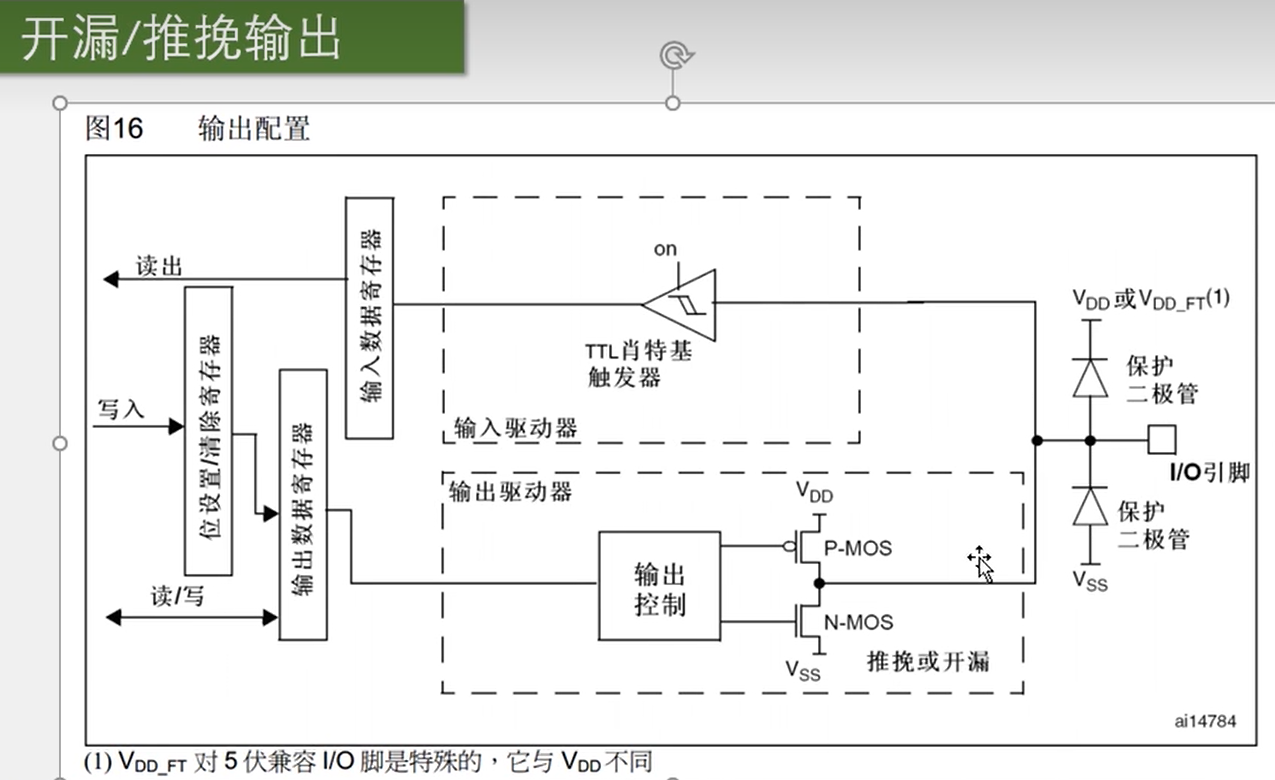

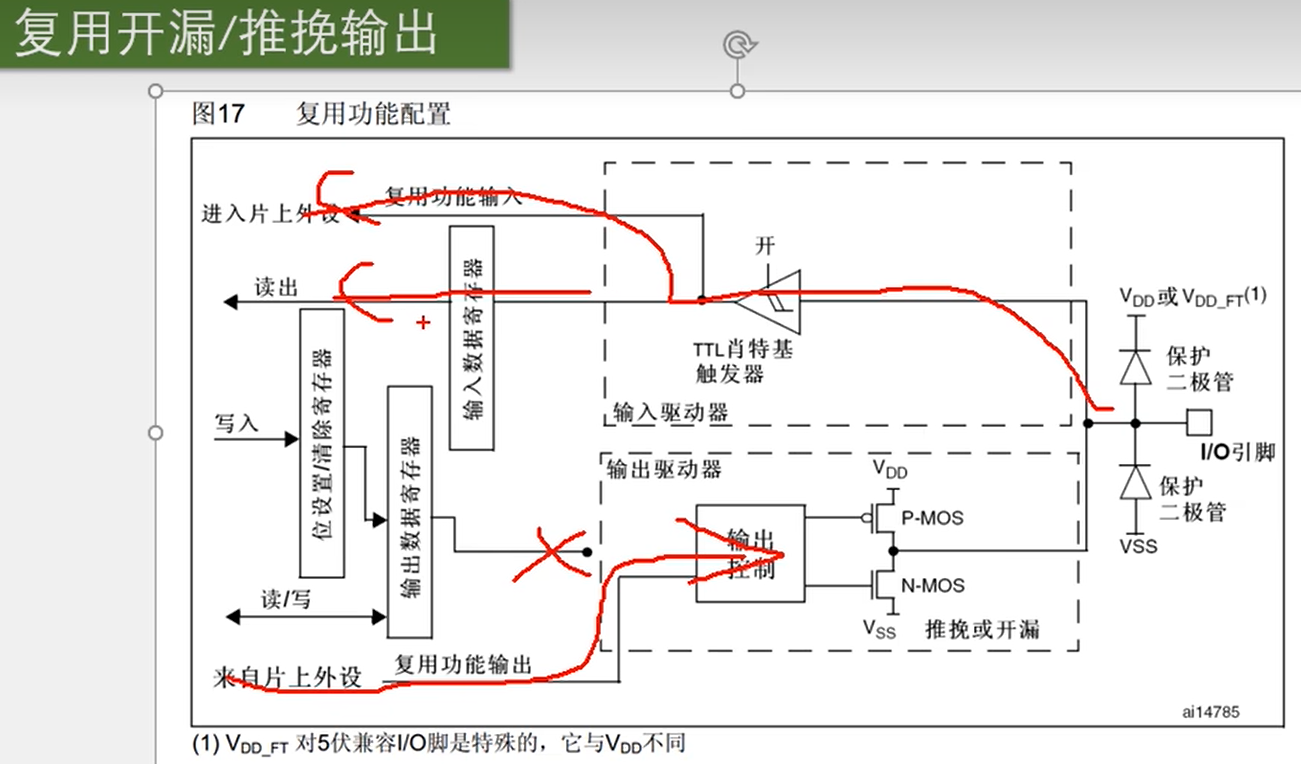

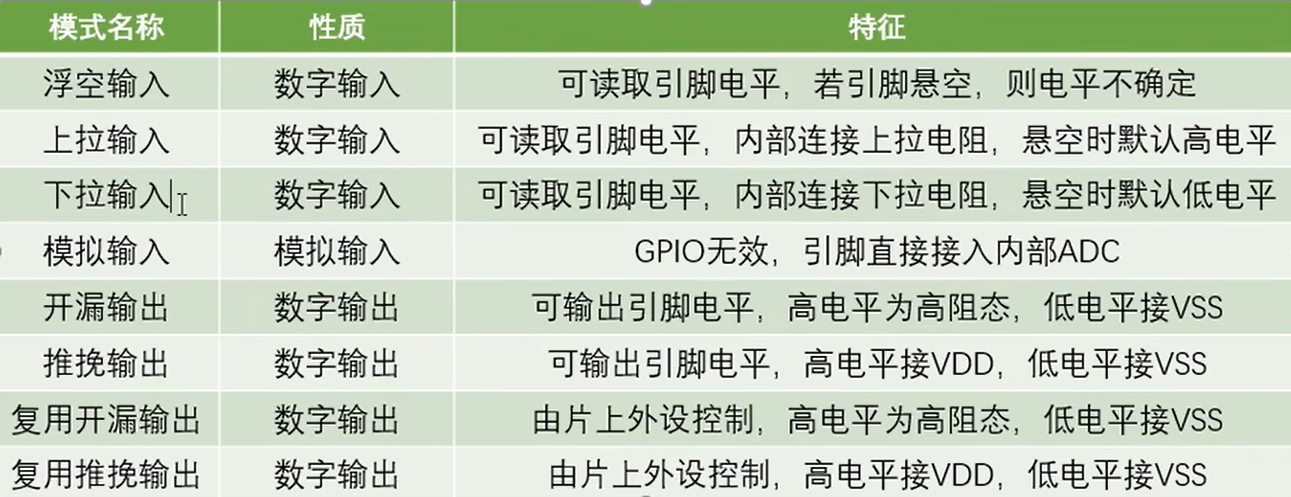

    • 1.GPIO_Mode：配置模式

      •



        •

        •

        •

        •

      • 分别为：以上一一对应

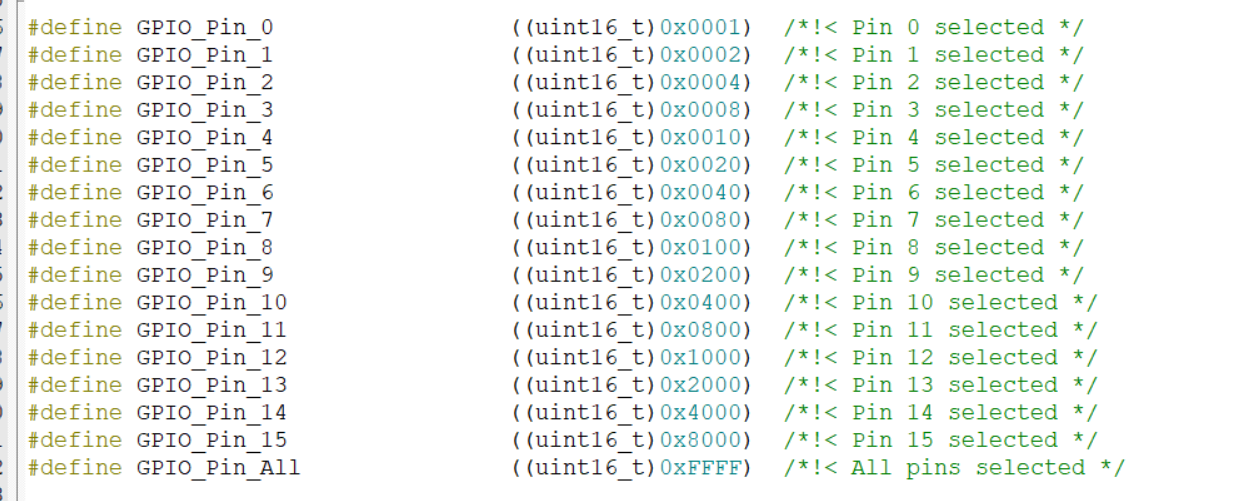

    • 2.GPIO_Pin：配置IO口

      •

      • 16个IO口，最后一个为全部

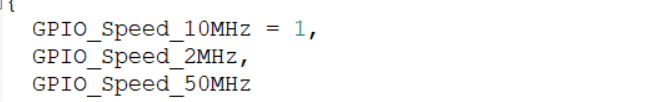

    • 3.GPIO_Speed：配置速度
      • 一下三种速度可以配置



• 3.初始化

  • 函数：GPIO_Init(GPIOA,&GPIO_jgt);
  • 参数1：GPIO几，参数2：定义的结构体名称

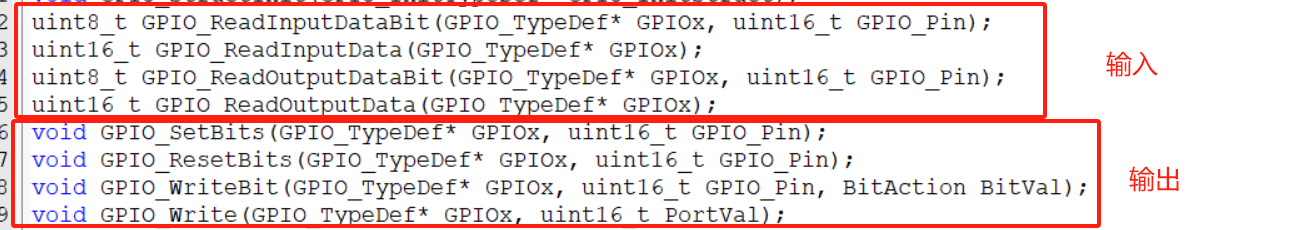

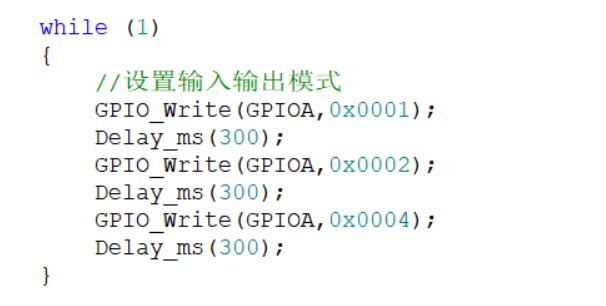

• 4.编写输入输出模式

  •

  • 我选择的是GPIO_Write(GPIOA,0x0001)，参数1：GPIO几，参数2：16进制（0000 0000 0000 0000共16位），需要哪个就至1，如果需要低电位，加~取反符号

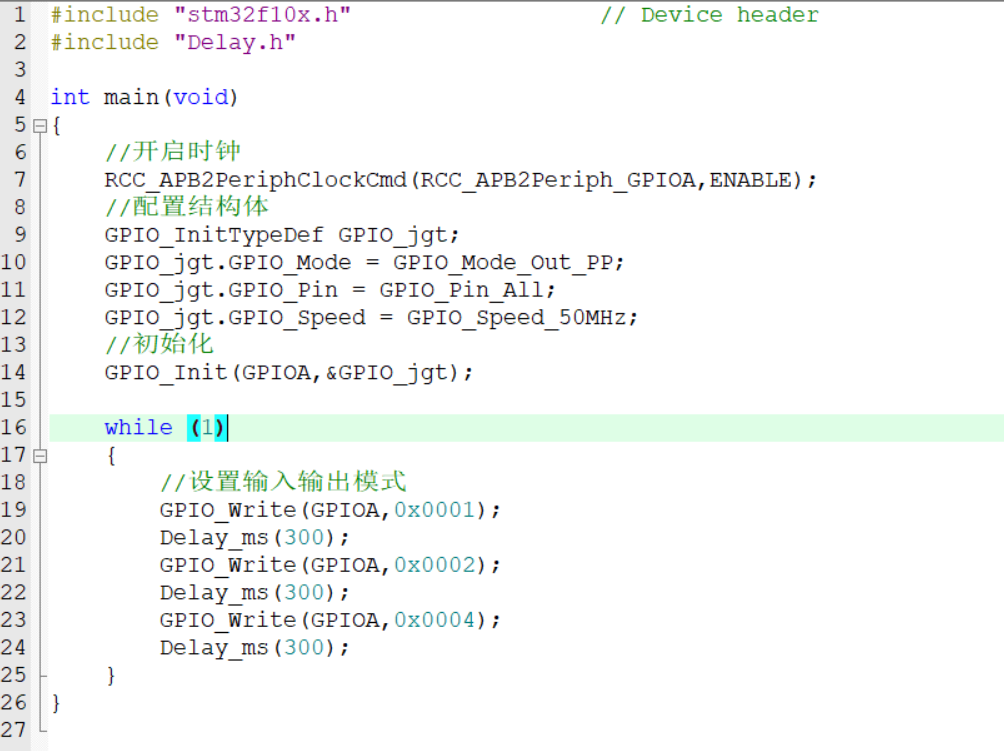

• 整体程序代码

  •

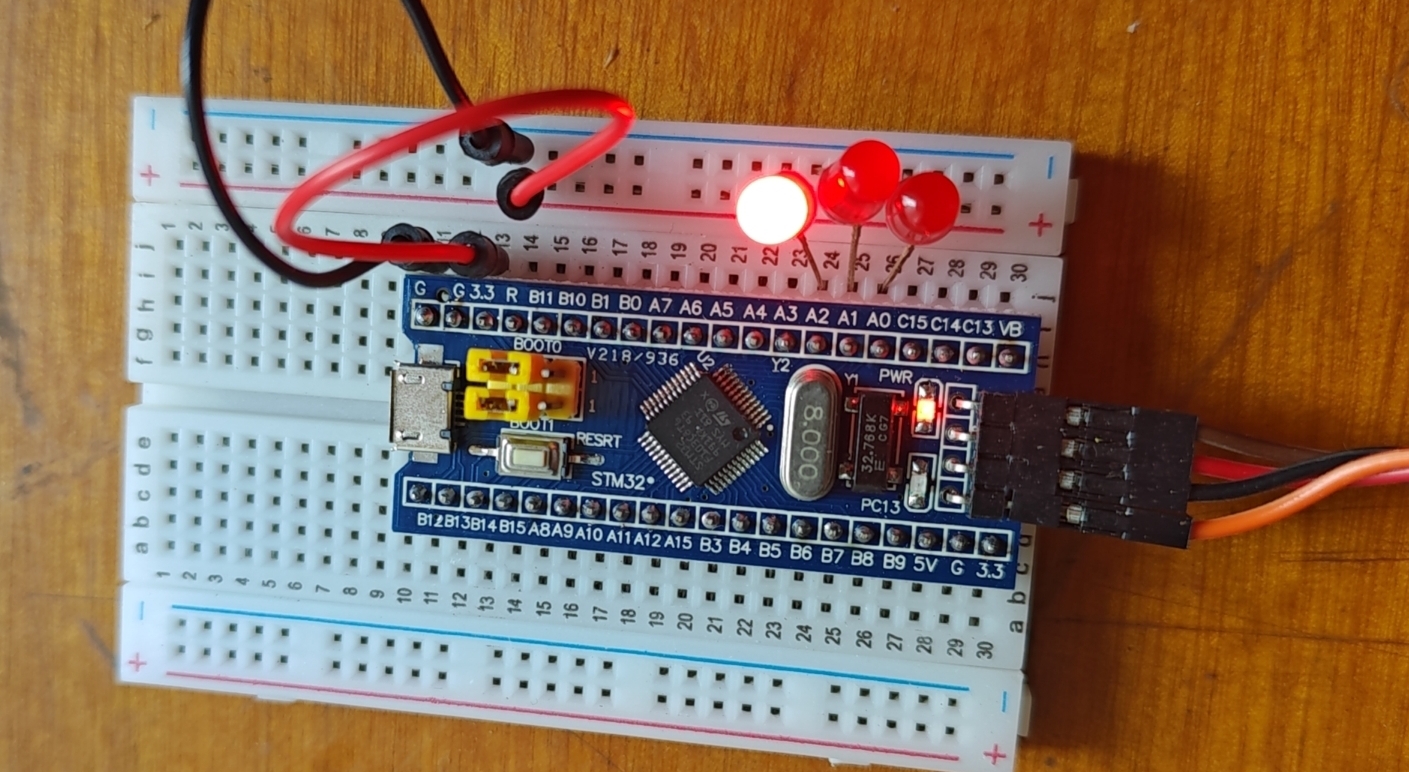

  • 接线图

    •

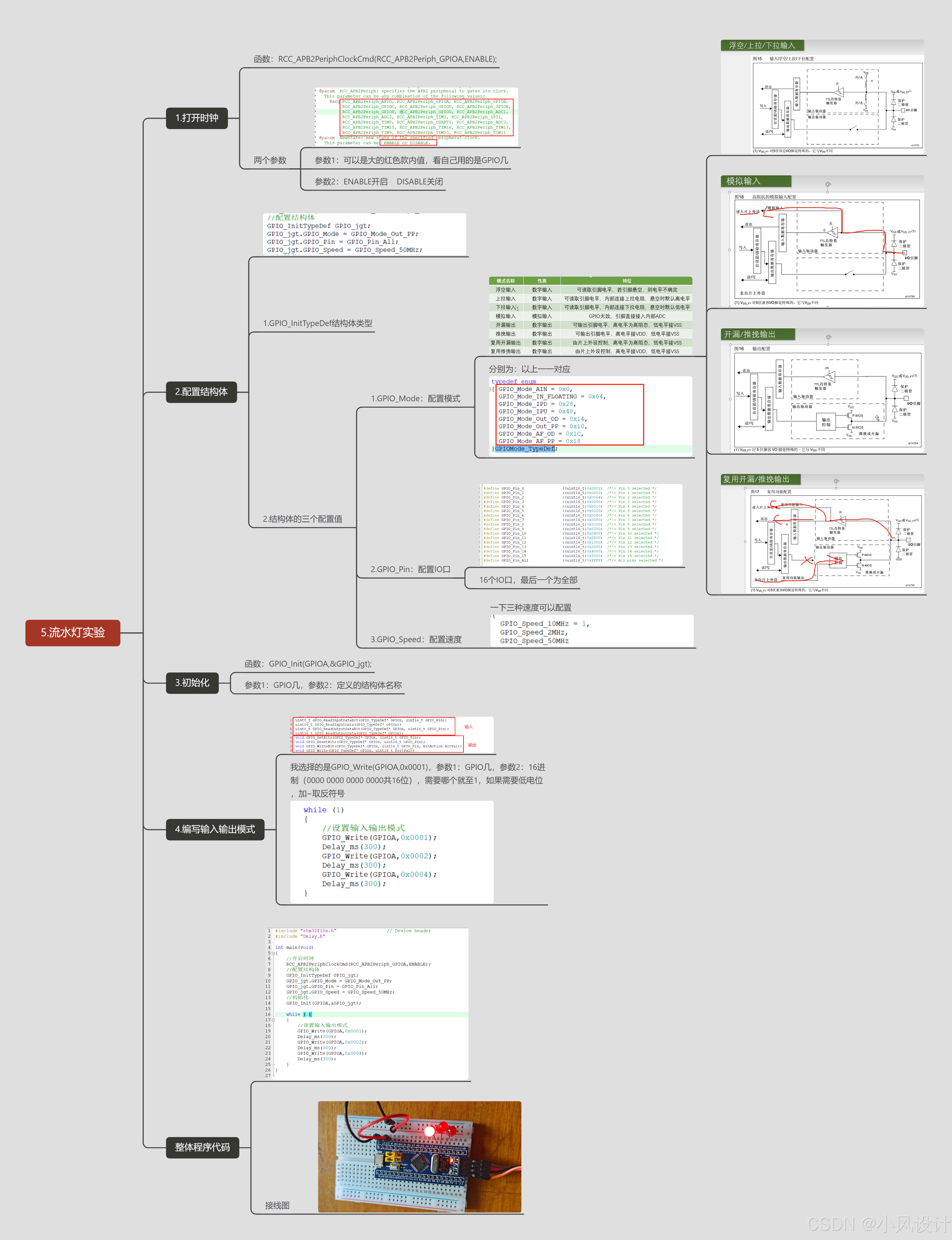

思维导图
