本文介绍在Windows上使用MFC进行HID设备的枚举及通信编程，包括添加库文件、枚举HID设备的过程及代码示例，以及通过不同方式与HID设备进行数据交互的方法。

(请保留-> 作者: 罗冰 https://blog.youkuaiyun.com/luobing4365)

在上篇学习了访问HID设备的Windows API之后，本篇开始着手进行Windows上位机的编程。所编写的程序名为UsbHID，其主要功能在上一篇中已经介绍过，下面介绍其编写过程。

1 添加库文件

我是使用MFC编写的上位机程序，开发工具为VS2015。建立基于Dialog的工程，并在对话框的CPP文件中，添加如下语句：

#include <hidsdi.h>
#include <setupapi.h>
#pragma comment(lib, "setupapi.lib")
#pragma comment(lib, "hid.lib")

所添加的头文件和库文件，包含UsbHID编程时需要用到的SetupDi系列函数，以及HID设备获取信息的函数和数据通信函数。早期的VS中，需要将库文件拷贝到工程的目录下，并手动添加库文件到工程中。

2 枚举HID设备

枚举HID设备包括获取HID类的GUID、查找所有HID设备、获取设备的信息等步骤。枚举过程中，用到了上篇博客所说的获取设备属性的若干函数。另外，也使用了几个SetupAPI函数，这几个函数的原型列举如下。

2.1 SetupAPI函数

返回一个设备信息集的句柄，包含本地计算机所请求的设备信息元素。

WINSETUPAPI HDEVINFO SetupDiGetClassDevsW(
  const GUID *ClassGuid,  //指向设备安装类或接口类的GUID指针，可以为空
  PCWSTR     Enumerator,  //指向空字符结尾的字符串
  HWND       hwndParent, //与设备实例相关的用户界面的顶级窗口句柄，可为空
  DWORD      Flags       //过滤设备用的标识
);

请求获得设备信息集内某个设备的信息

WINSETUPAPI BOOL SetupDiEnumDeviceInterfaces(
  HDEVINFO              DeviceInfoSet,   //指向设备信息集
  PSP_DEVINFO_DATA      DeviceInfoData,  //指向设备信息参数指针，可为空
  const GUID      *InterfaceClassGuid, //指向设备安装类或接口类的GUID指针
  DWORD           MemberIndex,   //位于设备信息集中的序号，以0起始
  PSP_DEVICE_INTERFACE_DATA DeviceInterfaceData //回传的设备接口数据
);

请求获得设备的路径

WINSETUPAPI BOOL SetupDiGetDeviceInterfaceDetailW(
  HDEVINFO                           DeviceInfoSet,    //指向设备信息集
  PSP_DEVICE_INTERFACE_DATA          DeviceInterfaceData, //设备接口数据
  PSP_DEVICE_INTERFACE_DETAIL_DATA_W DeviceInterfaceDetailData,
  DWORD                              DeviceInterfaceDetailDataSize,
  PDWORD                             RequiredSize,
  PSP_DEVINFO_DATA                   DeviceInfoData
);

2.2 枚举HID设备的流程图

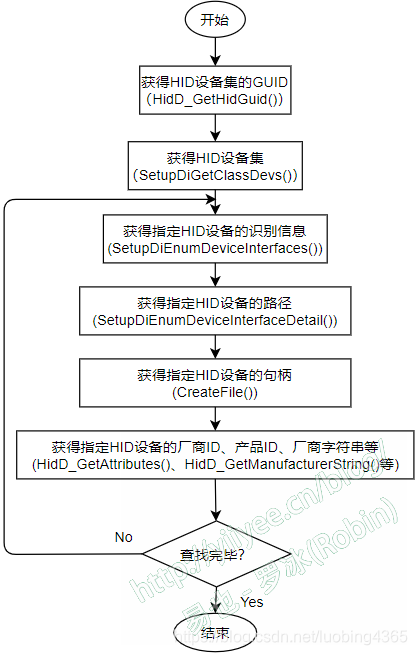

枚举HID设备时，将调用上述的函数，其流程如下图所示：

图1 枚举HID设备流程图

2.3 枚举HID设备的代码

实现代码如下：

  CString sterr;
  GUID HidGuid;
  HANDLE hDeviceHandle;
  HDEVINFO hDevInfo = NULL;
  static LV_ITEM pLvi_item;
  // 1 查找本系统中HID类的GUID标识
  HidD_GetHidGuid(&HidGuid);

  // 2 准备查找符合HID规范的USB设备
  hDevInfo = SetupDiGetClassDevs(&HidGuid,
    NULL,
