随笔--仿真系列—Maxwell如何仿真径向气隙磁密和切向气隙磁密

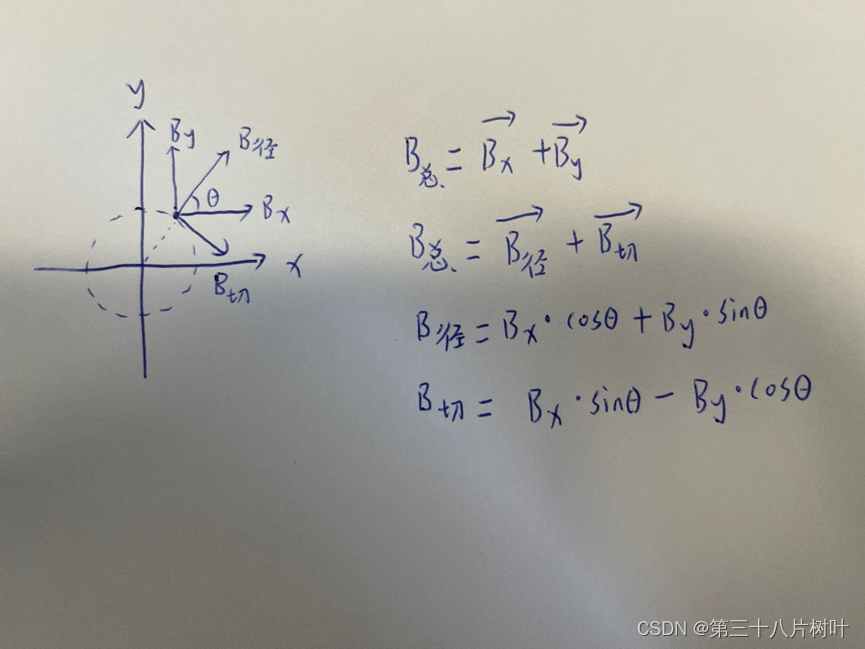

电机的气隙磁密可以分解为X轴方向气隙磁密与Y轴方向气隙磁密，同时也可以分解为径向气隙磁密和切向气隙磁密。气隙磁密的分解图如图所示：

Maxwell软件提供两种方法来仿真径向气隙磁密与切向气隙磁密。

第一种为：直接转换气隙磁密的坐标系，将坐标转换成柱坐标系，分解成径向与切向分量。

第二种为：根据上图公式用场计算器编辑出径向气隙磁密或切向气隙磁密的公式，再调出结果。

附上第二种方法用场计算器编辑径向气隙磁密与切向气隙磁密的步骤：

径向气隙磁密：

(1)画圆弧→(2)打开场计算器→Quantity→B→Scal？→ScalarX→Function→PHI→Trig→cos→*→(3)Quantity→B→Scal? →ScalarY→Function→PHI→Trig→sin→*→+(4)Add

切向气隙磁密：
