浏览器的渲染过程是多个线程、进程和阶段的复杂编排，它将原始的 HTML、CSS 和 JavaScript 转换为屏幕上的交互像素。虽然讨论浏览器的渲染过程的话题已经并不是什么新鲜事了，而且关于这方面的内容也是足够多了。对我来说，它依然是一个有趣的话题，激励我写出这篇文章。本质上，本文的目标是为了了解在以下两个阶段之间发生的所有事情：

你在浏览器中输入一个 URL 并按下回车键
网站在你的屏幕上呈现出来

注意：本文中，我将使用 “客户端（client）”、“浏览器（browser）” 和 “服务器（server）” 这几个术语。在这里，“浏览器” 是一种 “客户端”，在本文的语境中，它们是一个东西，而 “服务器”是指托管网站的网络服务器。

导航与网络

当你在浏览器的地址栏中输入一个 URL 并按下回车键时，渲染过程就开始了。假设我们正在尝试加载 “https://example.com”。浏览器不知道从哪里获取这个网站的内容。这只是一个我们人类能够理解的名称，浏览器理解不了——它需要将这个名称转换为一个 IP 地址——这就是 DNS 查找发挥作用的地方了。

提示：DNS 代表域名系统（Domain Name System）。这个系统使用指定的权威域名服务器将域名映射到数字 IP 地址。

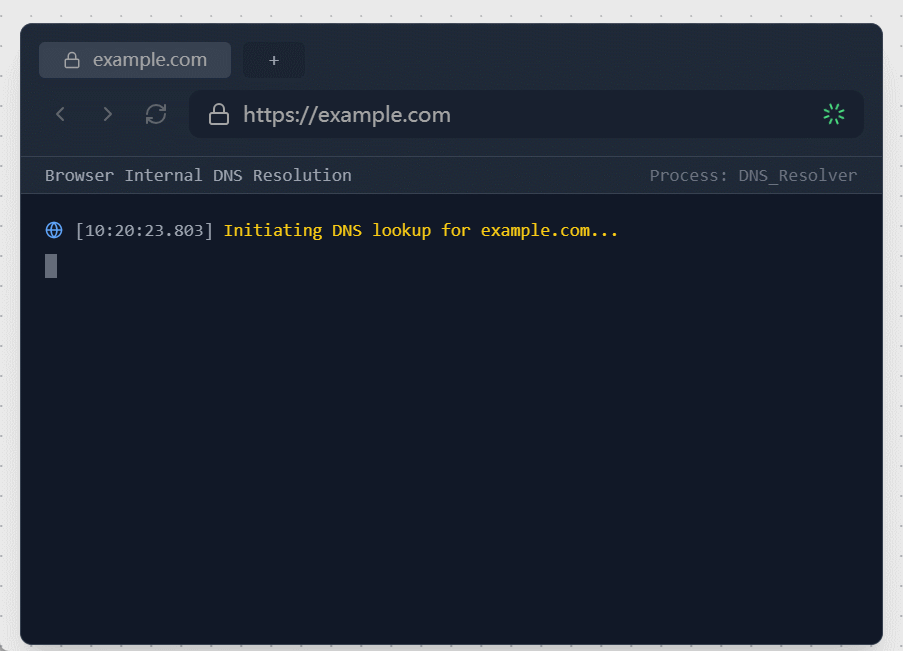

DNS 查询步骤 Demo 演示：

上图展示了 DNS 的查找过程，也称为查询之旅（query journey）。查询之旅涉及将你输入的域名转换为 IP 地址所需的每一个步骤。查询的第一站是递归服务器（recursive server），然后它会联系一系列权威域名服务器将域名转换为 IP 地址。最终，返回请求域名所对应的 IP 地址。

提示：域名服务器是用于查找 IP 地址所关联域名的专用服务器。你可以在域名的 DNS 记录（domain’s DNS records）中找到这些域名服务器。

现在我们有了 IP 地址，浏览器就可以与托管网站的服务器建立连接了。建立连接是通过 TCP 握手过程完成的。

TCP/TLS 握手

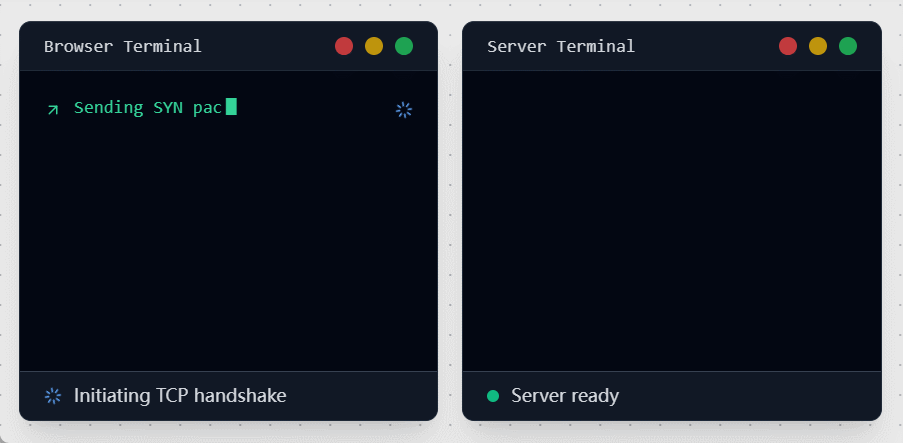

TCP（传输控制协议）握手是一个包含三个步骤的过程，用于在客户端和服务器之间建立连接。它由客户端和服务器之间交换的一组数据包组成，以确保连接可靠。这三个步骤分别是：

SYN：客户端向服务器发送一个同步数据包（SYN）来发起连接
SYN-ACK：服务器用一个确认数据包（SYN-ACK）响应客户端
ACK：客户端向服务器发送一个确认（ACK）来完成握手

到这一步，我们只是与服务器建立了连接。下一步是确保这个连接的安全性。还记得 URL 旁边的 “https” 锁图标吗？这定义了一个安全连接，是通过另一个称为 TLS 握手的握手过程完成的，它涉及几个步骤。但在我们深入探讨之前，如果你能理解一些与 TLS 握手相关的术语，会更容易掌握。

密码（Cipher）：一种用于加密和解密数据的算法，用于在互联网上安全地传输数据
证书（Certificate）：一个文件，包含有关网站身份和公钥（public key）的信息，用作数字签名来验证网站的真实性
证书颁发机构（Certificate Authority，CA）：一个受信任的实体，向网站颁发数字证书，由它来验证网站的身份并确保证书的真实性
公钥（Public Key）：用于加密发送至互联网的数据，在服务端与客户端中共享，确保建立安全连接
私钥（Private Key）：用于解密从客户端收到的数据，它是保密的，不对外共享

TLS 握手过程包含多个步骤，我将它主要概括为 4 个类别：

问候消息（Hello Messages）：客户端发送一个 “ClientHello” 消息来发起握手，服务器用一个 “ServerHello” 消息加上数字证书进行响应
密钥交换（Key Exchange）：服务器可发送密钥交换信息，客户端则回应自己的密钥交换信息（如有要求，还可提供证书）
密码规范（Cipher Spec）：客户端发送一个 “CipherSpec” 消息以切换到协商好的加密方式，然后发送一个 “Finished” 消息
服务器完成（Server Finalization）：服务器回复自己的 “CipherSpec” 和 “Finished” 消息，完成握手并建立安全连接

提示：SSL，即安全套接层（Secure Sockets Layer），是最初为 HTTP 开发的安全协议。近来年，SSL 被 TLS（即传输层安全协议）所取代。尽管 “SSL” 这个名称仍然被广泛使用，实际上现在 SSL 握手改成是 TLS 握手才是更符合实际的。

让我们通过下面的演示来看看这个过程：

到这一步，还没有实际的内容或应用程序数据被传输。服务器只是确认了连接并建立了一个安全通道。浏览器（客户端）在幕后处理所有这些协商过程。只有在 TLS 握手完成并且双方都交换了 “Finished” 消息之后，他们才能开始安全地发送和接收加密内容。

HTTP 请求/响应周期

现在浏览器请求网站的内容。服务器处理这个请求并发送回一个响应。这就是 HTTP 请求/响应周期发挥作用的地方。后端开发人员负责处理请求，而前端开发人员更关注这个周期的响应部分。

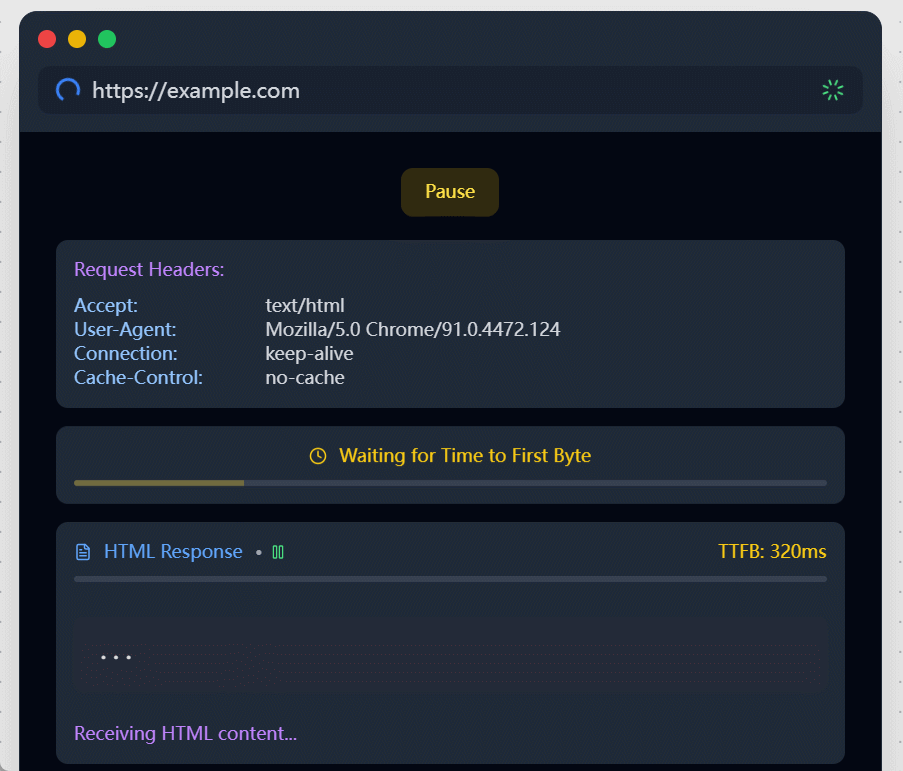

观看下面的演示来可视化这个周期（HTTP 请求流）：

我们在上面的演示中看到了一个叫做 “TTFB” 的东西。TTFB 代表首次字节时间（Time To First Byte）。它是客户端请求发送到服务器之后、服务器发送响应返回、直到客户端接收到第一个字节时，这中间所耗费的时间。它是衡量服务器响应时间和网站性能的一个重要指标。较低的 TTFB 表示服务器响应更快。

提示：良好的 TTFB 值应该是 0.8 秒或更少，大于 1.8 秒就属于较差的了。介于两者之间的值属于 “需要改进”。

正如你在演示中看到的，在收到第一个字节后，响应继续加载。服务器仍在处理请求并将剩余数据发送回客户端。从这里，浏览器开始介入处理响应。

标记化（Tokenization）

浏览器将开始解析这个 HTML 响应。它读取 HTML 的原始字节，并根据文件指定的编码（如 UTF-8）将它们转换为单个字符。以下是原始字节可能的一个样子：

01001000 01010100 01001101 01001100

提示：每组八个比特代表一个字节，每个字节可以根据编码标准转换为一个字符、符号或指令。例如，在 UTF-8 编码中，字母 A 的二进制序列是 01000001，字母 B 则是 01000010。

浏览器将字符串字符转换为不同的标记（tokens）并对它们进行分组，例如，<html>、<body> 以及尖括号内的其他字符串，每个标记都是一个有意义的单元，代表一个 HTML 组件。

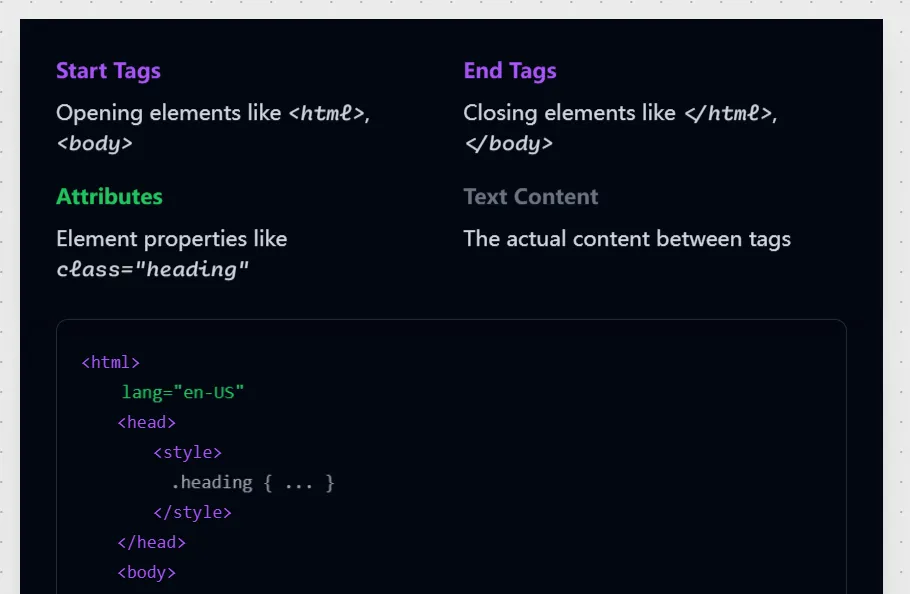

HTML 标记化 Demo：

DOM 树创建

DOM（文档对象模型）树是 HTML 文档结构的层次表示。它将元素表示为节点树，每个节点代表文档中的一个元素、属性或文本内容。：

作为参考，这是我们收到的响应定义成一个简单的 HTML 文档，类似于下面这样：主要有一个 h1 标签、一个 p 标签、一个 a 标签和一点 CSS 样式。

<html lang="en-US">
  <head>
    <style>
      .heading {
        color:#0099ff;
        font-size: 14px
      }
      p {
        margin: 0.5em 0;
      }
      a {
        color: #0099ff;
        text-decoration: underline;
      }
    </style>
  </head>
  <body>
    <h1 class="heading">My Page</h1>
    <p>A paragraph with a <a href="https://example.com/about">link</a></p>
  </body>
</html>

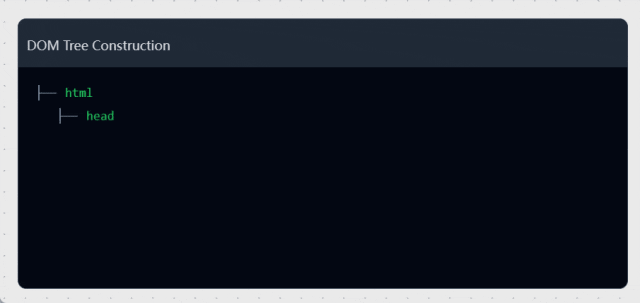

DOM 是一个树状结构，所以可以很容易的表示父子关系。

每次浏览器渲染网页时，它都会经历这个多步骤的过程：将 HTML 字节解析为字符，识别标记，将它们转换为节点，最后构建 DOM 树。虽然 DOM 树定义了 HTML 元素的结构和关系，但它并不决定它们的视觉外观。这是由接下来要讲的 CSSOM 决定的。

CSSOM 树创建

CSS 对象模型（CSSOM）是应用于 HTML 文档的 CSS 样式的表示，它类似 DOM 树，但表示的是 CSS 样式而不是 HTML 结构。CSSOM 用于计算文档中每个元素的最终样式。

查看这个演示来了解 CSSOM 树是如何创建的：

浏览器将这些样式解析为一个精简、内存高效且优化的数据结构，旨在有效地组织样式规则，允许根据匹配的选择器快速检索和应用样式。

一旦构建了 DOM 和 CSSOM，浏览器就可以开始创建渲染树了。

渲染树创建

渲染树是 DOM 和 CSSOM 树的组合，它表示页面的视觉结构，包括布局和样式信息。渲染树用于计算布局并在屏幕上绘制元素。

从上面的演示中可以看到，渲染树是 DOM 和 CSSOM 树的组合。它只包含将在屏幕上显示的元素。它为每个元素计算了样式和布局信息，允许浏览器准确地渲染页面。这就把我们带到了渲染过程的最后一个阶段——布局。

布局

你一定使用 CSS 做过定义过不同 “布局“。在浏览器渲染场景， “布局“这个术语，表示计算页面上每个元素的确切位置和大小的过程。

布局过程涉及根据渲染树确定来每个元素的尺寸、边距、填充、边框和定位。你可能见过元素相互重叠，例如模态窗口、下拉菜单等，这就是布局过程发挥作用的地方。

即使 HTML 标记是有序的，由于 CSS 属性会改变布局，元素也不一定按照它们编写的顺序出现。让我们看看这些属性如何影响布局。

写在 HTML 代码里的 DOM 顺序不会改变，但当我们使用 CSS 属性改变布局时，布局过程必须参与处理。当然，其他一些 CSS 属性，诸如 position、display、top、left 和 z - index，同样会影响布局，从而触发布局过程。

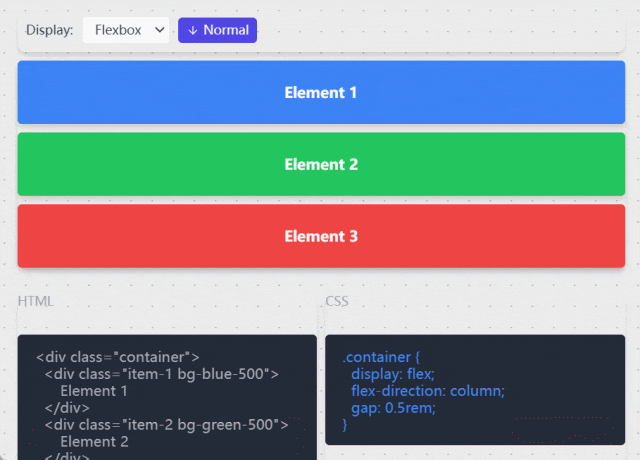

从上面的演示中看到的，元素的流受到它们的显示类型（display）的影响：块元素垂直堆叠，而内联元素水平流动；而定位属性如 static, relative, absolute, fixed 和 sticky 则进一步决定了元素如何相互排列——例如，相对定位使元素偏离其正常位置而不影响周围的布局，而绝对定位使元素完全脱离文档流。

经过布局这一步骤，就得到了一个显示每个元素的精确计划。接下来就进入到绘制步骤了，在这个步骤中 HTML 文档最终以视觉形式被渲染到屏幕上。

绘制

在绘制阶段，浏览器将从上一步拿到的结构化布局信息翻译出来，将页面中的每个元素绘制到屏幕上。这个过程设计填充颜色、应用图片、边框、阴影和其他视觉样式，绘制顺序基于堆叠上下文（stacking context），确保元素根据 z-index 和其他属性正确分层。

绘制阶段演示 Demo:

绘制过程也是会优化的，以尽量减少需要重新绘制的像素数量。浏览器使用分层（layering）、合成（compositing）和缓存（caching ）等技术来提高页面渲染效率。

拓展内容

JavaScsript 扮演的角色

本文中没有讨论浏览器如何解析和优化 JavaScript，这是一个完全不同的故事。简单说，它会在初始渲染后操作 DOM 和 CSSOM，创建动态和交互式的网页体验。

浏览器渲染引擎

不同的浏览器使用不同的渲染引擎，如 Blink（Chrome）、WebKit（Safari）和 Gecko（Firefox）。这些引擎可能具有不同的性能特征和兼容级别。某些 CSS 功能或 JavaScript 方法可能在一个引擎中支持，但在其他引擎中不支持，或者它们的行为可能不一致。此外，不同的引擎对 HTML 元素所应用的默认样式也可能有所差异。
