物联网实训Day1

这篇博客介绍了电子产品开发流程,重点讲解了CC2530单片机的使用,包括32.768kHz和32MHz两种晶振的应用,以及IO口的接线。实验内容涉及安装IAR软件,创建LED_flow项目,并探讨了数码管的工作原理,区分了共阳和共阴数码管的控制方式。此外,还提到了电子产品的元器件级别分类及其温度范围。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

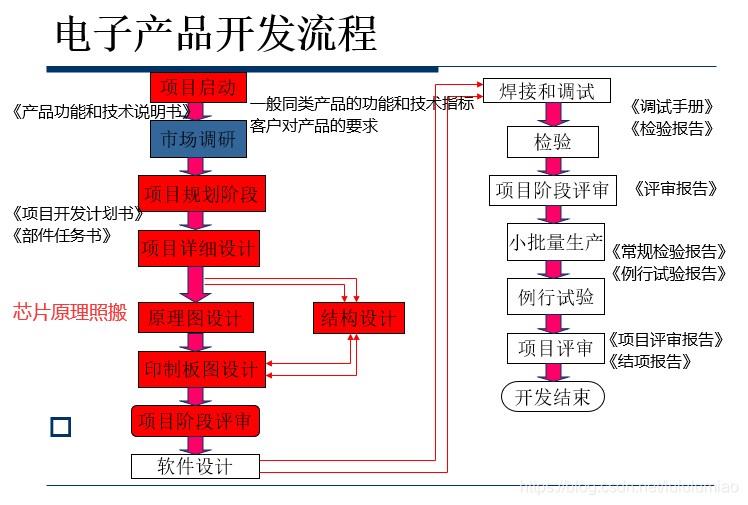

电子产品开发流程

电子产品开发流程

CC2530单片机介绍

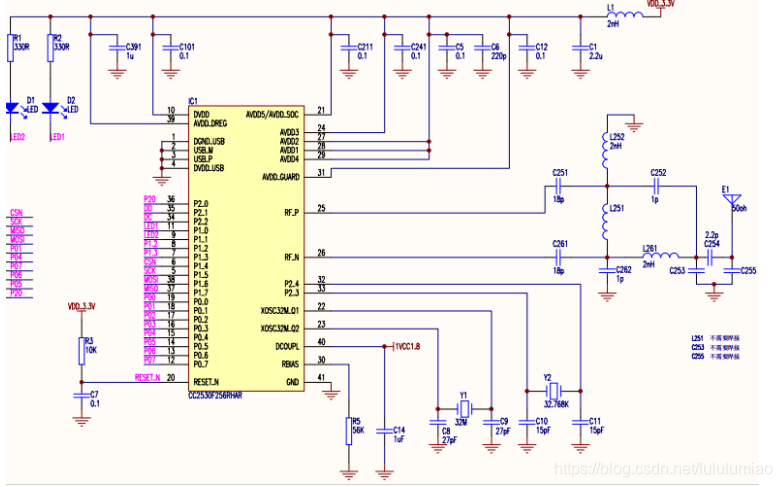

  1. 核心板原理图

核心板原理图

  • 采用32.768hz和32M两种晶振。同时将IO口引脚通过J1,J2接插件引出。

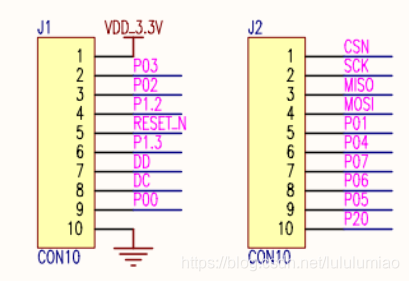

  • 其中,J1、J2:

J1、J2插件

  • 低通滤波器:
    低通滤波器
  1. 底板原理图(略)

元器件级别

  • 民用级(商业级)、工业级(航空级)、军品级
  • 商业级:0℃~+70℃
  • 工业级:-40℃~+85℃
  • 军品级:-55℃~+125℃

下午的实验

  • 安装IAR软件、串口激活并且建立demo模板项目,然后实现LED_flow项目。

数码管:共阳、共阴

  • 共阴数码管就把com端接地,其他要点亮的某段就接高电平,共阳数码管,就把com接高电平,其他需要点亮的某段就接地。

电源(略)
