【USTC】verilog 习题练习 6-10

最新推荐文章于 2025-05-02 19:44:30 发布

whu_lee

最新推荐文章于 2025-05-02 19:44:30 发布

阅读量461

点赞数 8

分类专栏： Verilog USTC 文章标签： fpga开发

本文链接：https://blog.youkuaiyun.com/luhputu520/article/details/135652458

版权

本文介绍了如何使用Verilog语言实现与门、或非门、同或门逻辑功能的模块，以及如何处理线网型中间信号和向量操作，包括创建一个接收3bit输入并输出3bit向量和3个独立1bit信号的模块。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

6与门

题目描述

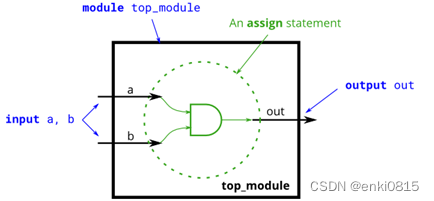

创建一个Verilog模块，实现与门的逻辑功能，如下图所示：

输入格式

1bit a, 1bit b

输出格式

1bit out, 为 a and b 的结果

module top_module(
  input a,
  input b,
  output out );
// 请用户在下方编辑代码
	assign out = a & b;
//用户编辑到此为止
endmodule

7 或非门

题目描述

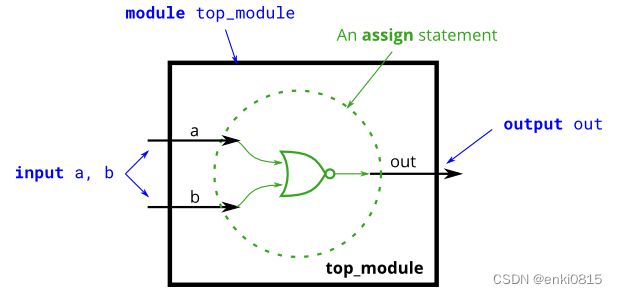

创建一个Verilog模块，实现或非门的逻辑功能，如下图所示

输入格式

输入a,b均为1位

输出格式

输出out也为1位

module top_module(
    input a,
    input b,
    output out );
// 请用户在下方编辑代码
    assign out = ~(a|b);
//用户编辑到此为止
endmodule

8 同或门

题目描述

创建一个Verilog模块，实现同或门的逻辑功能，对于两输入同或门来说，输入相同时输出1，输
