1.创建一个画布（Canvas）

一个画布在网页中是一个矩形框，通过 canvas 元素来绘制.
注意: 默认情况下 canvas 元素没有边框和内容。

canvas简单实例如下:

<canvas id="myCanvas" width="200" height="100"></canvas>

2.使用 JavaScript 来绘制图像

canvas 元素本身是没有绘图能力的。所有的绘制工作必须在 JavaScript 内部完成：

var c=document.getElementById("myCanvas");
var ctx=c.getContext("2d");
ctx.fillStyle="#FF0000";
ctx.fillRect(0,0,150,75);

实例解析:

首先，找到 canvas 元素:

var c=document.getElementById("myCanvas");

然后，创建 context 对象：

var ctx=c.getContext("2d");

getContext(“2d”) 对象是内建的 HTML5 对象，拥有多种绘制路径、矩形、圆形、字符以及添加图像的方法。

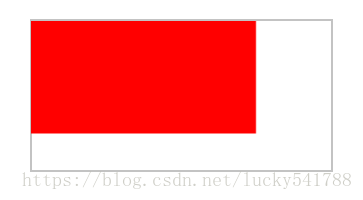

下面的两行代码绘制一个红色的矩形：

ctx.fillStyle="#FF0000";
ctx.fillRect(0,0,150,75);

设置fillStyle属性可以是CSS颜色，渐变，或图案。fillStyle 默认设置是#000000（黑色）。

fillRect(x,y,width,height) 方法定义了矩形当前的填充方式。

---

Canvas 坐标

canvas 是一个二维网格。

canvas 的左上角坐标为 (0,0)

上面的 fillRect 方法拥有参数 (0,0,150,75)。

意思是：在画布上绘制 150x75 的矩形，从左上角开始 (0,0)。

Canvas - 路径

在Canvas上画线，我们将使用以下两种方法：

moveTo(x,y) 定义线条开始坐标
lineTo(x,y) 定义线条结束坐标

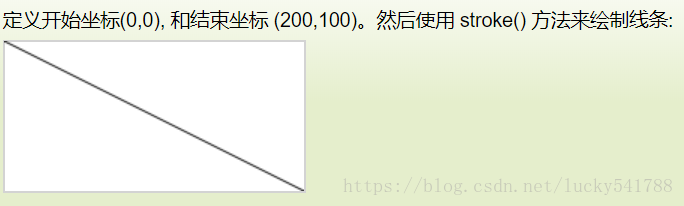

绘制线条我们必须使用到 “ink” 的方法，就像stroke().

var c=document.getElementById("myCanvas");
var ctx=c.getContext("2d");
ctx.moveTo(0,0);
ctx.lineTo(200,100);
ctx.stroke();

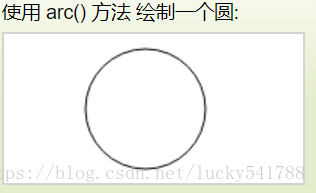

在canvas中绘制圆形, 我们将使用以下方法:

arc(x,y,r,start,stop)

实际上我们在绘制圆形时使用了 “ink” 的方法, 比如 stroke() 或者 fill().

var c=document.getElementById("myCanvas");
var ctx=c.getContext("2d");
ctx.beginPath();
ctx.arc(95,50,40,0,2*Math.PI);
ctx.stroke();

Canvas - 文本
使用 canvas 绘制文本，重要的属性和方法如下：

font - 定义字体
fillText(text,x,y) - 在 canvas 上绘制实心的文本
strokeText(text,x,y) - 在 canvas 上绘制空心的文本

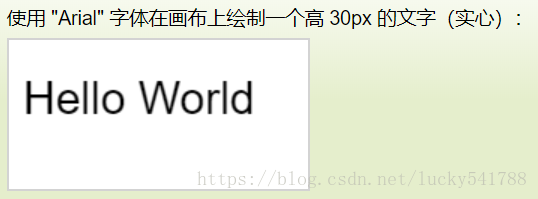

使用 fillText():

var c=document.getElementById("myCanvas");
var ctx=c.getContext("2d");
ctx.font="30px Arial";
ctx.fillText("Hello World",10,50);

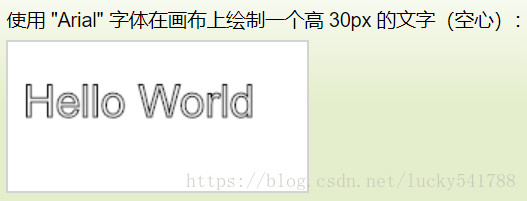

使用 strokeText():

var c=document.getElementById("myCanvas");
var ctx=c.getContext("2d");
ctx.font="30px Arial";
ctx.strokeText("Hello World",10,50);

Canvas - 渐变

渐变可以填充在矩形, 圆形, 线条, 文本等等, 各种形状可以自己定义不同的颜色。

以下有两种不同的方式来设置Canvas渐变：

createLinearGradient(x,y,x1,y1) - 创建线条渐变
createRadialGradient(x,y,r,x1,y1,r1) - 创建一个径向/圆渐变

当我们使用渐变对象，必须使用两种或两种以上的停止颜色。

addColorStop()方法指定颜色停止，参数使用坐标来描述，可以是0至1.

使用渐变，设置fillStyle或strokeStyle的值为 渐变，然后绘制形状，如矩形，文本，或一条线。

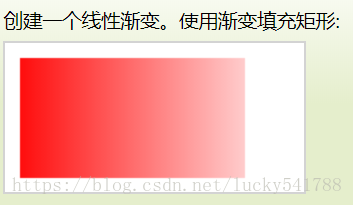

使用 createLinearGradient():

var c=document.getElementById("myCanvas");
var ctx=c.getContext("2d");

// 创建渐变
var grd=ctx.createLinearGradient(0,0,200,0);
grd.addColorStop(0,"red");
grd.addColorStop(1,"white");

// 填充渐变
ctx.fillStyle=grd;
ctx.fillRect(10,10,150,80);

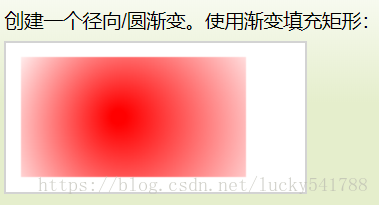

使用 createRadialGradient():

var c=document.getElementById("myCanvas");
var ctx=c.getContext("2d");

// 创建渐变
var grd=ctx.createRadialGradient(75,50,5,90,60,100);
grd.addColorStop(0,"red");
grd.addColorStop(1,"white");

// 填充渐变
ctx.fillStyle=grd;
ctx.fillRect(10,10,150,80);

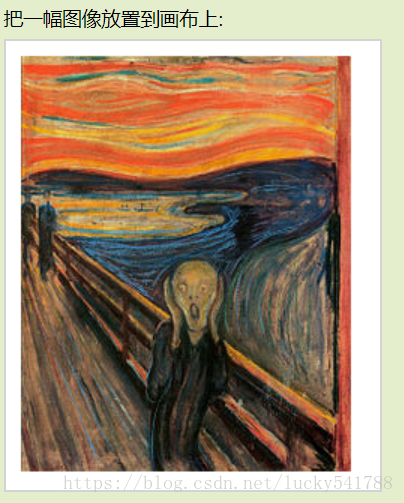

Canvas - 图像

把一幅图像放置到画布上, 使用以下方法:
PS: 不要在样式中定义 <canvas> 的宽和高，否则，里面所画的图片会自动放大或者缩小。

drawImage(image,x,y)

var c=document.getElementById("myCanvas");
var ctx=c.getContext("2d");
var img=document.getElementById("scream");
ctx.drawImage(img,10,10);

Canvas Example

const [width, height, random] = [this.width, this.height, this.random];
let [dataArr, start, progress, progressFlag] = [[], null, null, true];
const ctx = canvas.getContext("2d");
ctx.clearRect(0, 0, width, height); // 清空画布

for (let i = 0; i < 20; i++) {
  this.leftFlag = i % 2 === 0 ? true : false
  const [x, y, color, size, lineWidth] = [random(width / 4, this.leftFlag), random(height), this.color[random(4)], this.size[random(4)], random(10)]
  dataArr.push([x, y, color, size, lineWidth])
}

const move = (step) => {
  dataArr.map(item => {
    let [x, y, color, size, lineWidth] = item
    size += step
    ctx.save()
    ctx.beginPath();
    ctx.moveTo(x, y);
    ctx.lineTo(x + size, y);
    ctx.lineTo(parseInt(x + size * 1.5), parseInt(y + (size * Math.sqrt(3)) / 2));
    ctx.lineTo(x + size, parseInt(y + size * Math.sqrt(3)));
    ctx.lineTo(x, parseInt(y + size * Math.sqrt(3)));
    ctx.lineTo(parseInt(x - size * 0.5), parseInt(y + (size * Math.sqrt(3)) / 2));
    ctx.closePath();
    ctx.lineJoin = "round";
    ctx.strokeStyle = color;
    ctx.lineWidth = lineWidth;
    ctx.stroke();
    ctx.restore()
  })
}

// 对 move 通过动画传入 step

确定鼠标是否在某个图形中

在 canvas 中提供了一个方法能够检测某个点（坐标）是否在图形中，那就是：isPointInPath，它的参数是坐标点的 x 和 y 值（对应的在多边形内可用 isPointInStroke 检测）
注意只能检测最后绘制的图形

function isMouseInGraph(mouse){
    context.beginPath();
    context.rect(shape.x, shape.y, shape.w, shape.h);
    return  context.isPointInPath(mouse.x, mouse.y);
}

补充

save 和 restore 介绍
