🐋 前言:本实验基于STC89C52RC单片机,根据电路原理图编程控制数码管的静态和动态显示。由于51系列单片机结构大同小异,读者可根据此博客举一反三,实现所需完成的功能。
🐬 目录:
🐇 实验所选单片机及结构展示(以普中C51为例,其他大同小异),本实验所操作的数码管模块位于图中序号①位置

一、数码管介绍

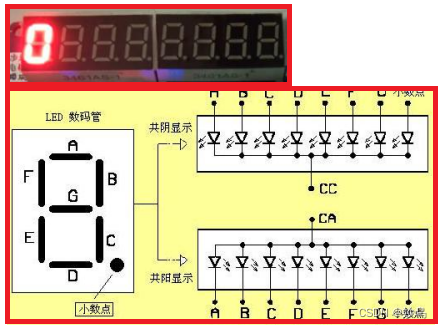

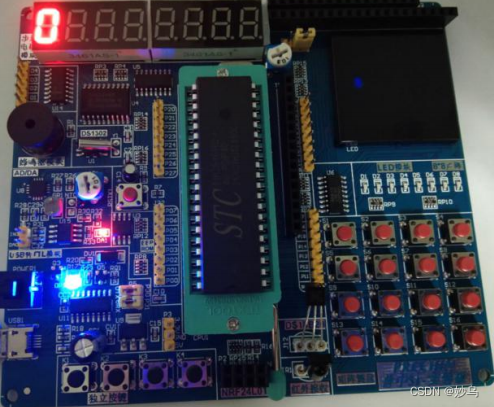

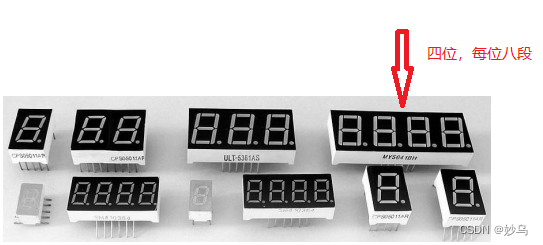

🐪 数码管是一种半导体发光器件,其基本单元是发光二极管。本实验所用开发板包含八段数码管,通过点亮不同的数码管序列可以实现不同的数字/字母显示效果。如下图所示,点亮{A,B,C,D,E,F}段数码管,则可以实现显示数字0的效果

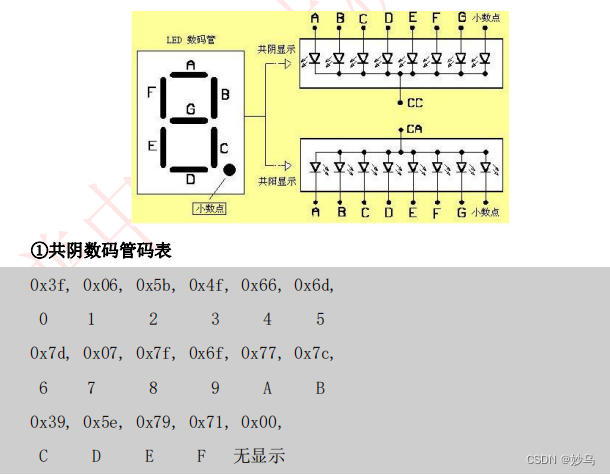

🐪 数码管按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管
☀️ 共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。共阳数码管在应用时应将公共极COM接到

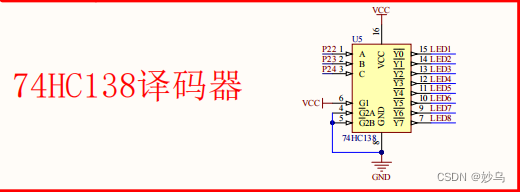

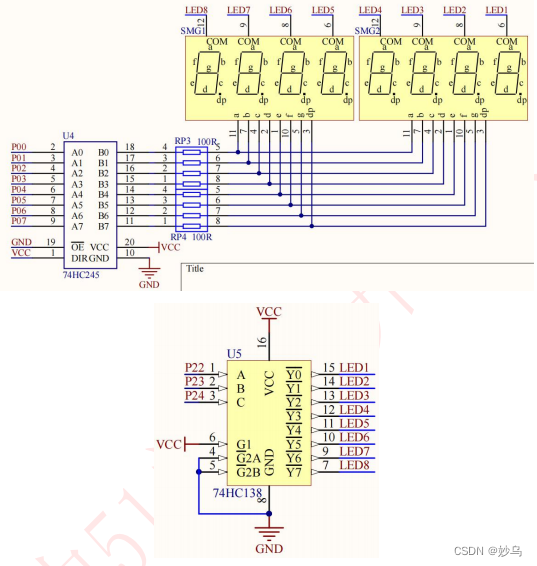

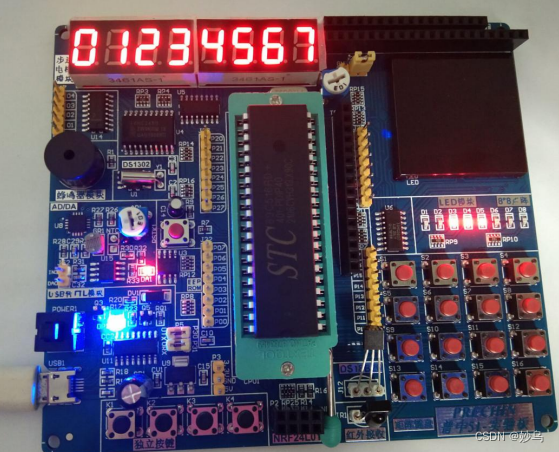

该博客详细介绍了基于STC89C52RC单片机如何控制数码管进行静态和动态显示。通过解析数码管的工作原理、电路图分析,以及提供相应的代码示例,展示了静态显示数字0和动态显示多位数字的方法。实验中使用了共阴极8位数码管,通过74HC138译码器减少位选信号所需的单片机引脚,并利用74HC245增强驱动能力。
