动态生成 3D 可打印的收款码

本文介绍了一种制作 3D 收款码的方法。通过本文介绍的 C++ 程序，可以将收款码（本质上是一串二进制数据）转换为 3D 模型（STL 文件），然后就可以用 3D 打印机打印出来了。

当然，要真正拿到属于你的 3D 收款码的实物，你首先需要一台 3D 打印机，不过本文重点是其中的几何算法、程序设计思路。

我已经把这个 C++ 程序开源，有兴趣的可以试试使用这个工具。Github 地址

1、3D 模型概述

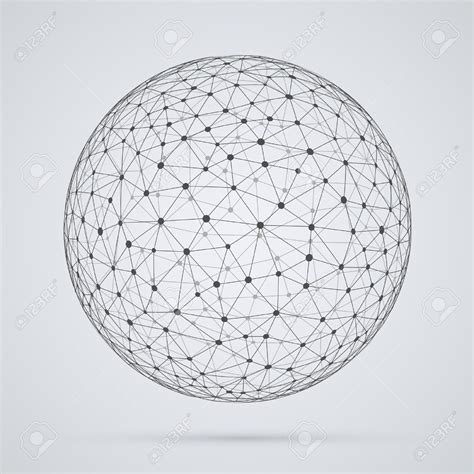

三维物体由 3D 模型描述。 3D 模型是一系列相互连接的外包络三角形面片。也就是说，任意一个模型，其基本组成都是三维空间的三角形，这些三角形串接在一起，形成了三维物体的表面。

把 3D 模型放大看，其表面上有：

• 一系列的点
• 一系列的棱，每个棱有两个端点
• 一系列的三角形面片，每个面片有三个棱、三个顶点
• 每个棱，连接两个面片

因此，只要给定一个顶点坐标的数组 [(x,y,z)]，一个三角形面片的数组 [(a,b,c)]，就可以描述一个 3D 模型。这里 a、b、c 是整数，是指向顶点数组的索引。

2、STL 格式介绍

有很多中文件格式，可以原来保存 3D 模型数据到文件中。STL 是工业界比较常用的一种。

STL 除了保存顶点坐标、三角形面片，也保存一些元数据（比如：作者、标题）。

STL 有一个特别的地方，它没有独立保存顶点坐标数组，而是在三角形面片中直接使用顶点坐标。下面是一个三角形面片的定义：

facet normal 0.0 0.0 0.0
  outer loop
    vertex -23 -23 0
    vertex 23 -23 0
    vertex 23 -23 4
  endloop
endfacet

3、3D 收款码设计

收款码是一种二维码，而二维码是一个大正方形包含了一系列黑白方块。将二维码 3D 化，通常是将黑白方块赋予不同的高度。

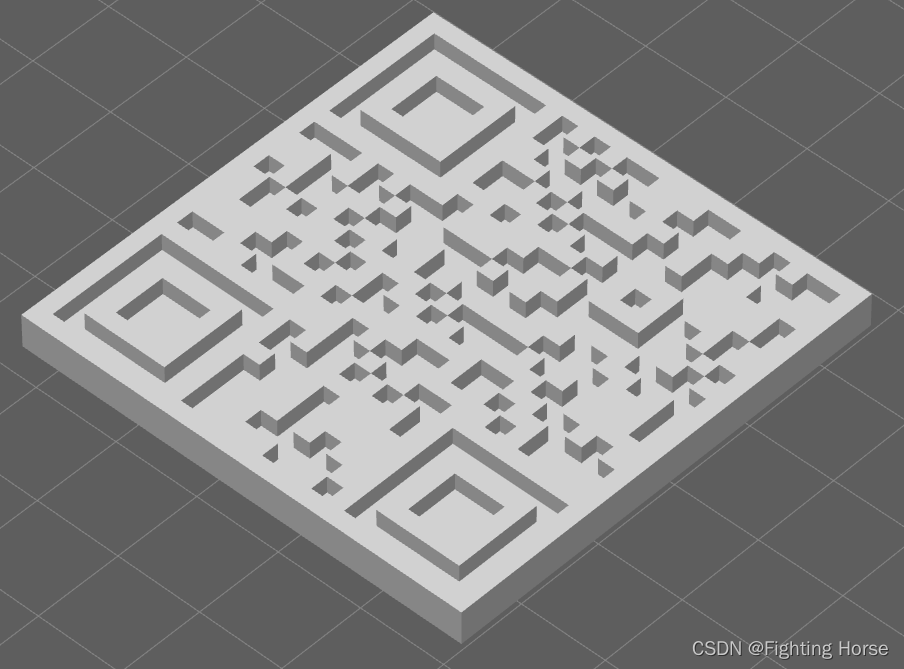

下面是一个黑色块比较矮的凹型 3D 收款码：

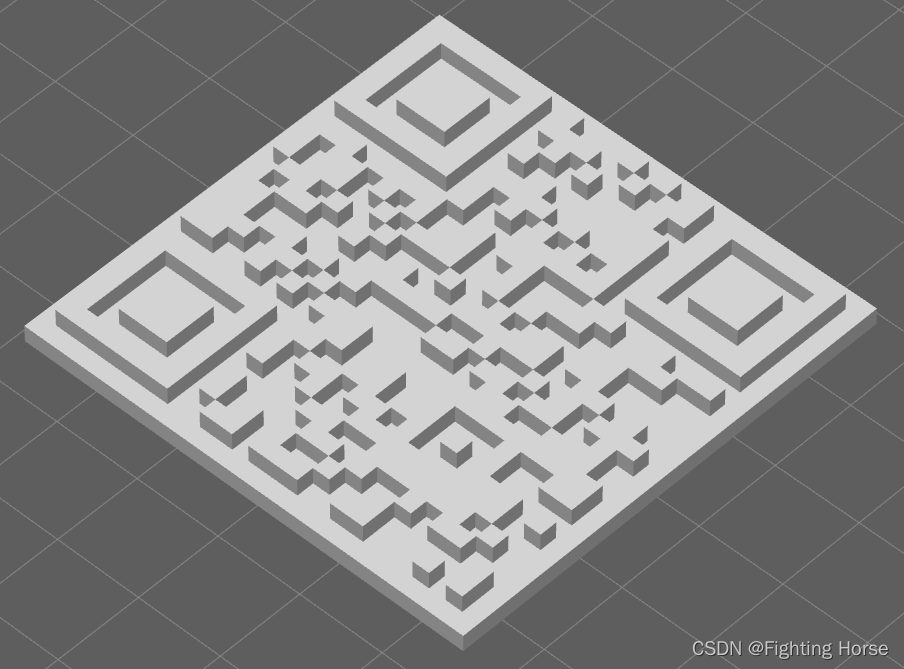

 也可以用凸型表示：

上面的模型都是附加了一个方块宽度的外边框。

4、二维码模型

下面就 3D 收款码实现的关键思路做一些描述。

4.1、制作二维码（ZXing）

首先要生成二维码，通常用 ZXing 这个开源库来做。ZXing 支持多种条形码、二维码，其中二维码有下列 5 种：

• Aztec
• DataMatrix
• MaxiCode
• PDF417
• QRCode（常用）

 为了支持多种二维码格式，我们采用 MultiFormatWriter 来生成二维码。

std::vector<std::vector<unsigned char>> bytes;
auto writer = MultiFormatWriter(format).setMargin(0).setEncoding(encoding).setEccLevel(eccLevel);
auto bits = writer.encode(TextUtfEncoding::FromUtf8(text), 0, 0, configs);
for (int i = 0; i < bits.height(); ++i) {
	auto row = bits.row(i);
	bytes.push_back(std::vector<unsigned char>(row.begin(), row.end()));
}

4.2、二维码 3D 化

二维码 3D 化是比较关键的一步，3D 化就是将描述 3D 模型的所有顶点、三角形给出来。

这里所有的表面都是长方形（正方形也是长方形），每一个长方形可以用两个三角形表示。

考察三维模型，有下列长方形：

• 底面大正方形
• 侧面长方形（4个）
• 顶面：
  • 白色块（包括外边框），每个方块一个正方形
  • 黑色块，每个方块一个正方形
  • 黑色块的侧面（仅与白色块相邻的）

点的唯一性

考察三维模型的顶点，有下列顶点：

• 底面顶点（4个）
• 顶面：
  • 每个白色方块（4个）
  • 每个黑色方块（8个，其中4个与白色面等高）

这里很多顶点是重复的，比如下面四个方块共用一个顶点 A。

所以，一个方块的左上角，可以是其左上角相邻方块的右下角，或者上边相邻方块的左下角、左边相邻方块的右上角。

完整的顶点重叠关系如下：

方块的顶点	左上角相邻方块	上边相邻方块	左边相邻方块
左上角	右下角	左下角	右上角
右上角		右下角
左下角			右下角
右下角

用代码实现为：

size_t QRCodeModel::blockPoint(size_t row, size_t col, size_t index)
{
    size_t& p = blocks[row][col].points[index];
    if (p == 0) {
        auto n = index & 3;
        if (n == 0 && row > 0 && col > 0)
            p = blockPoint(row - 1, col - 1, index + 2);
        else if (n == 0 && row > 0)
            p = blockPoint(row - 1, col, index + 3);
        else if (n == 0 && col > 0)
            p = blockPoint(row, col - 1, index + 1);
        else if (n == 1 && (row > 0 || !++col))
            p = blockPoint(row - 1, col, index + 1);
        else if (n == 3 && (col > 0 || !++row))
            p = blockPoint(row, col - 1, index - 1);
        else if (n != 2 || (++row && ++col))
            p = mesh.addVerticals({ { col * blockSize - radiusX, row * blockSize - radiusY, (index >= 4) == concave ? thickness : thickness / 2 } });
    }
    return p;
}

这里 index 取值范围是 0~7，白色块的等高面的顶点是 4~7，黑色块的等高面的顶点是 0~3。对于凹凸型，黑白色块的高度是不一样的。

黑白方块的面片拆分

黑色方块比白色方块多了侧面，所以要复杂一些，代码实现如下：

void QRCodeModel::generateBlackBlock(size_t row, size_t col)
{
    bool l = blocks[row][col - 1].group == 1; // if left neighbour is black
    bool r = blocks[row][col + 1].group == 1;
    bool t = blocks[row - 1][col].group == 1;
    bool b = blocks[row + 1][col].group == 1;
    size_t points[] = {
        blockPoint(row, col, 0), blockPoint(row, col, 1), blockPoint(row, col, 2), blockPoint(row, col, 3),
        (l && t) ? 0 : blockPoint(row, col, 4),
        (r && t) ? 0 : blockPoint(row, col, 5),
        (r && b) ? 0 : blockPoint(row, col, 6),
        (l && b) ? 0 : blockPoint(row, col, 7),
    };
    mesh.addTriangles({
        {points[0], points[2], points[3]},
        {points[0], points[1], points[2]},
        });
    if (!l)
        mesh.addTriangles({
            {points[0], points[3], points[7]},
            {points[0], points[7], points[4]},
            });
    if (!t)
        mesh.addTriangles({
            {points[0], points[5], points[1]},
            {points[0], points[4], points[5]},
            });
    if (!r)
        mesh.addTriangles({
            {points[1], points[5], points[6]},
            {points[1], points[6], points[2]},
            });
    if (!b)
        mesh.addTriangles({
            {points[3], points[2], points[6]},
            {points[3], points[6], points[7]},
            });
}

5、图标嵌入

6、文字嵌入
