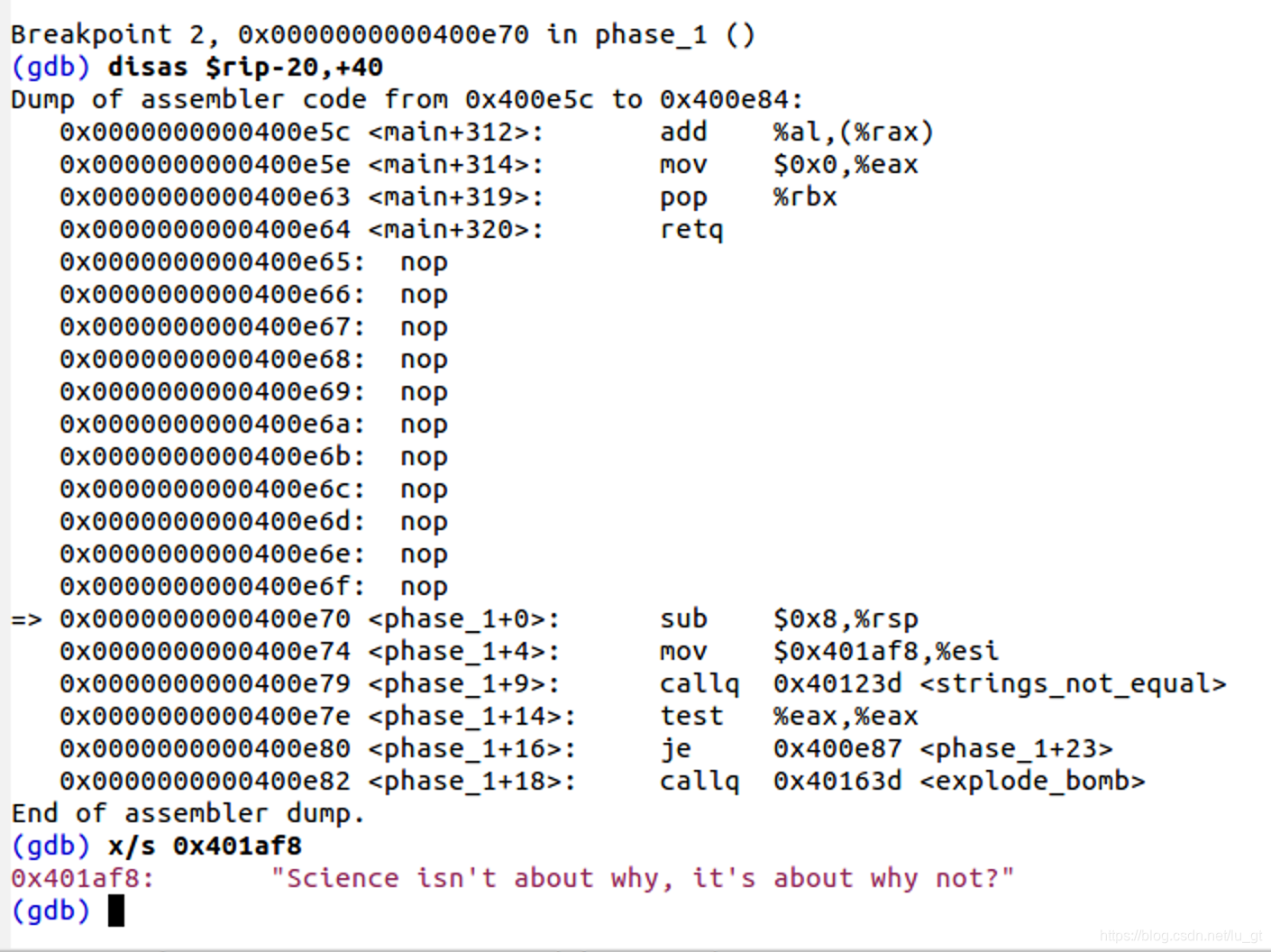

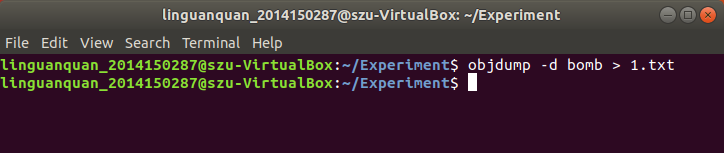

实验三：逆向工程实验 1.理解程序（控制语句、函数、返回值、堆栈结构）是如何运行的 2.掌握GDB调试工具 3.掌握objdump反汇编工具   实验介绍：         本实验设计为一个黑客拆解二进制炸弹的游戏。我们仅给黑客（同学）提供一个二进制可执行文件bomb_64和主函数所在的源程序bomb.c，不提供每个关卡的源代码。程序运行中有6个关卡（6个phase），每个关卡需要用户输入正确的字符串或数字才能通关，否则会引爆炸弹（打印出一条错误信息，并导致评分下降）！         要求同学运用GDB调试工具和objdump反汇编工具，通过分析汇编代码，找到在每个phase程序段中，引导程序跳转到“explode_bomb”程序段的地方，并分析其成功跳转的条件，以此为突破口寻找应该在命令行输入何种字符串来通关。   实验说明   •6个关卡，难度随关卡升级而提升； •通过解读汇编代码来推断其对应的函数结构（推断过程不唯一），某些关卡答案不唯一； •尽力而为，能通几关就几关。 •提示： ①第一关（知识点：string，函数调用，栈） ②第二关（知识点：循环语句，数组） ③第三关（知识点： switch语句） ④第四关（知识点：递归） ⑤第五关（知识点：字串变换，ascii转换，寻址） ⑥第六关（知识点：寻址）   （第1-5关，各15分。第6关10分。实验总结15分。）   实验步骤   1.输入反汇编命令查看汇编代码（保存在1.txt文件中） $ objdump -d bomb_64 > 1.txt 2.首先找到main函数，发现它调用了从phase1到phase6这六个函数。再找到phase1，代码如下：（举例分析） 0000000000400e70 <phase_1>:   400e70:  48 83 ec 08            sub    $0x8,%rsp   400e74:  be f8 1a 40 00         mov    $0x401af8,%esi   400e79:  e8 bf 03 00 00         callq  40123d <strings_not_equal>   400e7e:  85 c0                  test   %eax,%eax   400e80:  74 05                  je     400e87 <phase_1+0x17>   400e82:  e8 b6 07 00 00         callq  40163d <explode_bomb>   400e87:  48 83 c4 08            add    $0x8,%rsp   400e8b:  c3                     retq   实验过程及内容： 当前用户可能对bomb文件没有执行权限，建议先用ls查看文件权限，若没有执行权限，请用chmod +x bomb命令增加当前用户对bomb文件的执行权限。   注2：    若用命令./bomb执行该文件提示no such file时，请先用 su szu 切换到szu账户，然后输入命令sudo apt-get install lib32z1，等待下载安装完毕即可。 第一关 首先对bomb文件进行反汇编，并将结果输出到1.txt。 为方便查阅汇编代码，在图形化界面中将txt结果用文本编辑器打开。 已知本实验共有6个关卡，下面先开始第一关，打开txt，定位到phase_1函数处。 【主要思路】 通过阅读汇编代码可知，里面有一个strings_not_equal函数，故我们推测它进行字符串比较。且比较后的结果，有je跳转指令，可能是相等则通关。故程序自身应有一个字符串，经代码检测，关键点在0x80497c0。故下面进入gdb调试，然后查看0x80497c0该地址对应的数据。 由上图可知，第一关的答案是“Public speaking is very easy.”。 对答案进行测试。成功过关！ PHASE 1:   分析对 phase_1 函数对应的 Pseudo-code:   void phase_1(const char *str) {   if (!string_not_equal(“…..”, str) == 1) {     explode_bomb();   } }   容易猜到我们应该找出 "...."中的值。   故，确认了PHASE1中进行了字符串比较操作，显示数据后发现相关内容。 0x401af8 "Science isn't about why, it's about why not?"   故正确答案为： Science isn't about why, it's about why not?     PHASE2: 分析代码可知： 0000000000401743 <read_six_numbers>: read_six_numbers():                   ;;   char *enteredString                   ;;   int array[6]   401743:   48 83 ec 18                  sub    $0x18,%rsp   401747:   48 89 f2                       mov    %rsi,%rdx   40174a:   48 8d 4e 04                 lea    0x4(%rsi),%rcx   40174e:   48 8d 46 14                 lea    0x14(%rsi),%rax ; $(rsp+8) := 0x14 + $rsp   401752:   48 89 44 24 08            mov    %rax,0x8(%rsp)  ;   401757:   48 8d 46 10                 lea    0x10(%rsi),%rax   40175b:   48 89 04 24                 mov    %rax,(%rsp)   40175f:    4c 8d 4e 0c                  lea    0xc(%rsi),%r9   401763:   4c 8d 46 08                 lea    0x8(%rsi),%r8   401767:   be b2 1e 40 00             mov    $0x401eb2,%esi   40176c:   b8 00 00 00 00            mov    $0x0,%eax                   ;;   int *var1 = &arr[0];                   ;;   int *var2 = &arr[1];                   ;;   int *var3 = &arr[2];                   ;;   int *var4 = &arr[3];                   ;;   int *var5 = &arr[4];                   ;;   int *var6 = &arr[5];                   ;;   int ret = sscanf (str, "%d %d %d %d %d %d", var1, var2, var3, ...);   401771:   e8 3a f3 ff ff                callq  400ab0 <__isoc99_sscanf@plt>   401776:   83 f8 05                       cmp    $0x5,%eax                   ;;   if (ret != 5) explode_bomb();    /*No-Exit*/   401779:   7f 05                            jg     401780 <read_six_numbers+0x3d>   40177b:   e8 bd fe ff ff                callq  40163d <explode_bomb>   401780:   48 83 c4 18                 add    $0x18,%rsp                   ;;   return 5;   401784:   c3                                retq     可知read_six_numbers函数实际上就是 调用sscanf, 试图读取6个int值 判断返回值（成功取入的）数量，不是大于5个就失败 并保存在 caller 给入的数组中（phase此时）, 返回数量 6   Phase_2 这一方法则是     循环判断读入的数字是否为 arr[x] == (arr[x+3] >> 32) 即判断是否符合下列格式 X Y Z X Y Z 举例一组正确答案： 1 2 3 1 2 3     PHASE 3: 0000000000400ef9 <phase_3>: phase_3():   400ef9:     48 83 ec 18                   sub    $0x18,%rsp   400efd:     48 8d 4c 24 08              lea    0x8(%rsp),%rcx   400f02:     48 8d 54 24 0c              lea    0xc(%rsp),%rdx   400f07:     be be 1e 40 00               mov    $0x401ebe,%esi   400f0c:     b8 00 00 00 00              mov    $0x0,%eax                   ;;  if( scanf ("%d %d", &var1, &var2) <= 1) explode_bomb();   400f11:     e8 9a fb ff ff                  callq  400ab0 <__isoc99_sscanf@plt>   400f16:     83 f8 01                        cmp    $0x1,%eax   400f19:     7f 05                             jg     400f20 <phase_3+0x27>   400f1b:     e8 1d 07 00 00              callq  40163d <explode_bomb>                   ;;  switch (var1) {   400f20:     83 7c 24 0c 07              cmpl   $0x7,0xc(%rsp)   400f25:     77 3c                             ja     400f63 <phase_3+0x6a>   400f27:     8b 44 24 0c                   mov    0xc(%rsp),%eax   400f2b:     ff 24 c5 60 1b 40 00      jmpq   *0x401b60(,%rax,8)                   ;;  --------- below is a jump table ----------                   ;;  case 1 : tmp = 0x217;  break;                   ;;  case 2 : tmp = 0xd6;   break;                   ;;  case 3 : tmp = 0x153;  break;                   ;;  case 4 : tmp = 0x77;   break;                   ;;  case 5 : tmp = 0x160;  break;                   ;;  case 6 : tmp = 0x397;  break;                   ;;  case 7 : tmp = 0x19c;  break;   400f32:     b8 17 02 00 00              mov    $0x217,%eax   400f37:     eb 3b                             jmp    400f74 <phase_3+0x7b>   400f39:     b8 d6 00 00 00              mov    $0xd6,%eax   400f3e:     eb 34                             jmp    400f74 <phase_3+0x7b>   400f40:     b8 53 01 00 00
