双通道12/10/8位SPI 电压输出型 DAC芯片 LTC2632 内置10ppm/℃基准 LTC2632中文数据手册

下载链接：

电子元件：LTC2632双通道SPI接口DAC的应用解析及其特点介绍资源-优快云文库https://download.youkuaiyun.com/download/lu2289504634/90277055一、特征

        集成精密基准：

                2.5V 满量程 10ppm/℃（LTC2632-L）

                4.096V满量程 10ppm/℃（LTC2632-H）

        最大INL误差：±1.5LSB（LTC2632A-12）

        低噪声：0.75mVp-p 0.1Hz~200kHz

        单调 -40°C 至 125°C 汽车温度范围

        可选择内部或外部基准

        2.7V至5.5V 电源范围 (LTC2632-L)

        低功耗运行： 3V@0.4mA

        上电复位至零刻度/中刻度

        双缓冲数据锁存器

        8引线ThinSOT™封装

二、应用

        移动通信、过程控制与工业自动化、自动测试设备、便携式设备、汽车

三、描述

        LTC®2632 是一个双路12位、10位和8位电压输出DAC系列，其采用8引线TSOT-23封装，集成了高精度、低漂移基准，具有轨至轨输出缓冲器。

        LTC2632-L的满量程输出为2.5V，采用2.7V至5.5V 单电源供电。LTC2632-H的满量程输出为4.096V，采用4.5V至5.5V单电源供电。每个DAC还可使用外部基准工作，从而将满量程输出设置为外部基准电压。

        这些DAC通过一个简单的SPI/MICROWIRE兼容3线串行接口进行通信，其工作时钟速率高达50MHz。LTC2632集成了一个上电复位电路，可选择在内部基准模式下复位至零量程或复位至中量程，或在上电后的外部基准模式下复位至中量程。

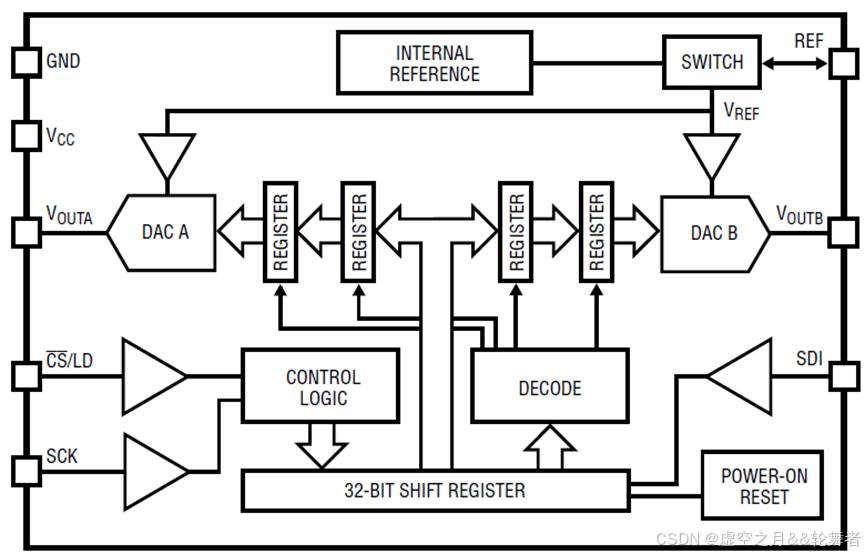

四、原理图
