本文探讨了一块电路板在重新设计过程中遇到的问题。起初，设计者打算使用两根pin之一来控制输入，但在调整设计后，仅使用了GPIO3_PSCTL。尽管如此，错误地安装了一个电阻和二极管导致视频信号无法正常工作。经过进一步检查，发现该电阻实际上被误焊成了一个1k欧姆的电阻，使得GPIO3和mhl_cd直接导通，导致MHL接收器未能正确启动视频输入的识别过程。

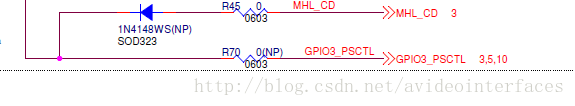

如下图所示， 板子设计人员本意是想用2根pin中的一根来控制输入。
后来他们又改变想法，只用GPIO3_PSCTL作为控制输入，所以就把R70焊上，而且把上面的二极管(D4)和R45去掉。 问题至此非常简单，没啥好讲的。
但这里面有一个小插曲，就是其中一块板子不是按上面讲的来rework，而是装上R70和D4。这里D4起阻隔gpio3影响mhl_CD的作用，跟上面的没什么区别，只是浪费一个二极管:)。 奇怪的是，这么rework后，竟然没有video。 百思不得其解，同事们都说那就按正式的rework方法吧D14去掉呗， 没什么好研究的。
可是心里解不开这个结，总觉得不爽。 再说当时手头也不是很忙。于是找来硬件同事一起来check板子。 结果。。。 原来是硬件把D14处焊成了一个1k电阻。 结果造成gpio3和mhl_cd是导通的。 当gpio3位低时， mhl_cd也变低， 这会导致MHL Receiver会认为当前video input不是MHL，而是hdmi，从而根本不会启动Discovery过程。
OMG， 从这里，也学到一点是，拿到板子后，要养成器件大体check的习惯，至少得分清楚电阻和电容啊
