外观模式学习

介绍

• Facade外观模式（有的也叫门面）
• 定义：Facade模式为一组具有类似功能的类群，比如类库，子系统等等，提供一个一致的简单的界面。这个一致的
  简单的界面被称作facade。
• 客户端可以调用这个角色的方法。 此角色知晓子系统的所有功能和责任。 一般情况下，本角色会将所有从客户端发来的请求委派到相应的子系统去， 也就说该角色没有实际的业务逻辑， 只是一个委托类。
• subsystem子系统角色
  可以同时有一个或者多个子系统。 每一个子系统都不是一个单独的类， 而是一个类的集合。 子系统并不知道门面的存在。 对于子系统而言， 门面仅仅是另外一个客户端而已。

优点： 减少系统的相互依赖； 提高了灵活性；提高了安全性。它完美地体现了依赖倒转原则和迪米特法则的思想。

缺点： 不符合开闭原则

应用： 为一个复杂的模块或子系统提供一个供外界访问的接口；让子系统更加容易使用。子系统相对独立——外界对子系统的访问只要黑箱操作即可； 预防低水平人员带来的风险扩散。

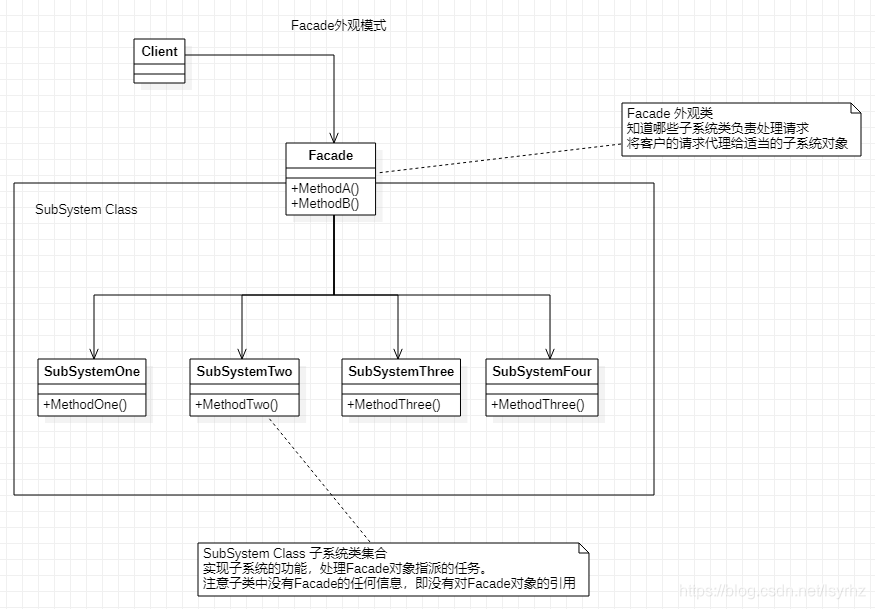

UML类图：

简单示例：

#ifndef SIMPLE_FACADE_H
#define SIMPLE_FACADE_H

#include <iostream>

using namespace std;

class SubSystemOne
{
public:
    void methodOne()
    {
        cout<<"子系统方法  一"<<endl;
    }
};

class SubSystemTwo
{
public:
    void methodTwo()
    {
        cout<<"子系统方法  二"<<endl;
    }
};


class SubSystemThree
{
public:
    void methodThree()
    {
        cout<<"子系统方法  三"<<endl;
    }
};


class SubSystemFour
{
public:
    void methodFour()
    {
        cout<<"子系统方法  四"<<endl;
    }
};

class Facade
{
public:

    Facade()
    {
        mSubOne = new SubSystemOne;
        mSubTwo = new SubSystemTwo;
        mSubThree = new SubSystemThree;
        mSubFour = new SubSystemFour;
    }

    void methodA()
    {
        cout<<"\n方法组A\n";
        mSubOne->methodOne();
        mSubThree->methodThree();
        mSubFour->methodFour();
    }

    void methodB()
    {
        cout<<"\n方法组B\n";
        mSubTwo->methodTwo();
        mSubThree->methodThree();
    }

private:
    SubSystemOne *mSubOne;
    SubSystemTwo *mSubTwo;
    SubSystemThree *mSubThree;
    SubSystemFour *mSubFour;

};

#endif // SIMPLE_FACADE_H

 调用方法：

#include "simple_facade.h"


int main()
{
    Facade facade;
    facade.methodA();
    facade.methodB();
    return 0;
}

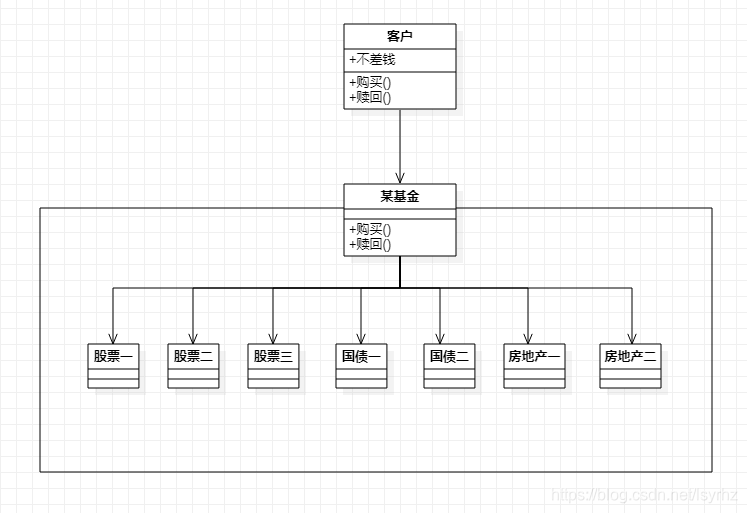

再来一个实例的UML图，加深理解：
