本文详细解读RS485通信协议，介绍其逻辑状态定义、特点及常用波特率。重点讲解485模块如何实现设备透明连接，包括编程技巧、监听与连接管理，以及遇到的问题与解决方案。

rs485是一种通信协议
定义2~6V -2 ~ -6V 表示两种逻辑状态

特点：速率不快，半双工

波特率：

每秒钟通过信道传输的码元数称为码元传输速率，简称波特率

1波特即指每秒传输1个码元符号（通过不同的调制方式，可以在一个码元符号上负载多个bit位信息）

——摘自百度百科

常见 9600 、 38400

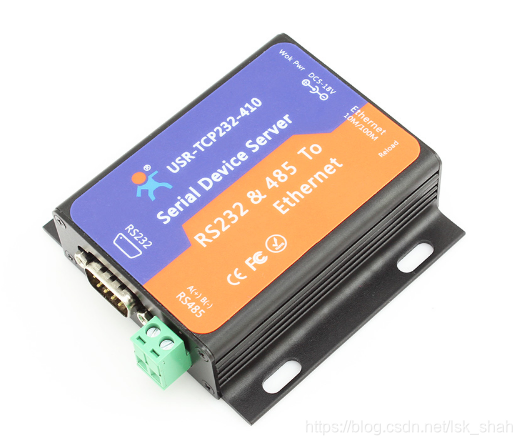

使用485模块可以实现485信号转以太网信号
这样硬件设备——一些传感器元件对于我们的服务器来说就是透明的

在这里插入图片描述

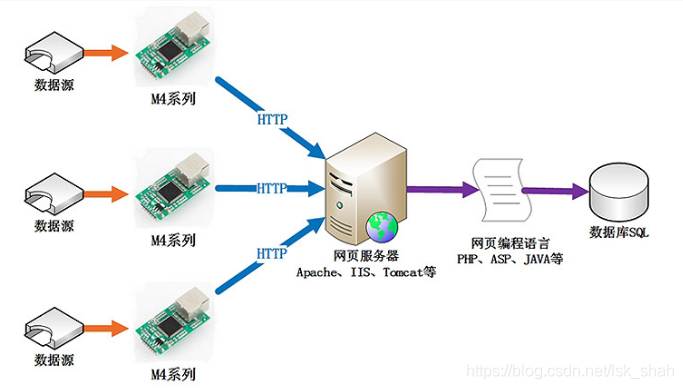

设备接线示意图在这里插入图片描述
图片来自：有人

485 模块使用方式作为客户端（当然也是支持作为服务器的）
主要设置目标ip 和目标端口波特率等内容

原理：通过485模块设置和在服务器监听相应端口，495模块主动连接服务器建立TCP连接，然后服务器可以想设备发送指令，也可以接收设备发来的数据，将数据存储数据库后就可以对数据进行分析，或者做其它用途

编程方式上使用java Socket相关api。

监听端口
while(true) {
Socket sc = new Socket(port);
…

接受连接
Socket client = sc.accept(); // 阻塞直到客户端连上来

发送指令
OutputStream out = client.getOutputStream();
out.wirte(message);

接收数据
InputStream in = client.getOutputStream();
while(in.read(bytes) > 0) {
//处理数据
}

值得注意的是，需要注意指令不要连续发送需要等待设备响应的数据回来，否则可能会导致数据错乱.

目前还发现485模块，可能会在一段时间内无反应，即发送指令后没有数据响应，但是重启程序或者485模块后恢复正常。

尝试解决办法
判断是否有可读数据，一段时间无响应后，断开客户端连接，使客户端重新连接进来

代码实现 (伪代码)

long curTime  = Sys.currentTimeMills() + 90000; // 一分半以内

Bytes bytes = new Bytes(); //存数据

while(Sys.currentTimeMills() < curTime) {
	if(clent.getInputStream().avaible() > 0) {
		clent.getInputStream().read(bytes);
		curTime  = Sys.currentTimeMills() + 90000;
		//hand data
	}
}

if(!clent.isClosed())
	client.close();

但是问题依然存在
希望路过的大神，指点一下
