NORDIC DFU使用外部 FLASH作为交换区

• 编写目的

NORDIC的SDK中提供了一个BOOTLOADER程序（以下简称BT），BT有两个版本，分别为DUAL BANK和SINGLE BANK，DUAL BANK的BT有一个固件交换区，新固件的接收先存放到SWAP区，接收完成后再进行校验，然后写入主程序区。SINGLE BANK的BT则不带SWAP区，新固件直接写入固件区，由于没有SWAP区，因此如果升级中途失败的话，固件就无法正常启动，只能一直停留在BT中，等待再次进行升级。另外DUAL还支持SOFTDEVICE和BOOTLOADER自身的更新，SINGLE只支持固件升级，这个是之前FAE的回复，具体我自己没有验证过。

DUAL的优势显而易见，在如今ANDROID机型众多的情况下，由于兼容性、稳定性问题导致的升级失败也可以重新运行旧固件。但缺点也是明显的，就是需要一个与固件空间一样大小的备份区，在资源紧张的MCU中无疑是致命的。

NORDIC提供的SDK提供了两种通过方式的BT，分别为UART和BLE，UART为有线，BLE为无线，另外支持ANT版本的还有ANT BT，由于没有使用到，也不太了解，就不进行描述了。其中，BLE的BT只支持DUAL BANK模式，可能也是NORDIC考虑到BLE的不稳定因素吧，UART的BT则有DUAL和SINGLE两个版本。虽然BLE只有DUAL版本，但是通过替换掉UART SINGLE的dfu_single_bank.c文件，可以很轻易的实现一个SINGLE BANK的BLE BT。

BLE使用了DUAL BAN的BT，无疑留给固件的代码空间是大大缩水了，去掉SOFTDEVICE和BT本身的代码空间，再除去SWAP区，在NRF51822上可以使用的固件代码空间是少之又少。考虑到DUAL BANK的重要性，唯一的办法是将SWAP区移到外部的SPI FLASH上，这样可以预留出多一倍的空间给固件代码。想要改造BT，那必须得对它进行一定的了解才行，本文主要是对NORDIC的BT进行分析，了解其工作机制，方便对其进行SWAP区修改。

• BOOTLOADER分析

本文使用的SDK版本为nRF5_SDK_11.0.0_89a8197，目前最新的稳定SDK应该已经出到了12，为什么选用SDK 11也是有原因的，因为SDK 12之后对BT进行了比较大的修改，使用了一个外部的CRC校验，没有集成到SDK里，使用起来比较麻烦，据说是为了更加安全，在我实际的应用中，SDK 11的BT也是一直挺稳定的，所以就沿用SDK 11进行分析，对安全性较高的应用可以试下SDK 12。

由于目的只是为了进行SWAP区的修改，本文的分析可能并没有深入对BT进行分析，只是分析可能相关的部分，可能更加贴切来说应该叫DFU（device firmware update ）分析吧。另外为了分析简单，直接到修改的BLE SINGLE进行分析，因为增加SWAP区的也是应该会在BLE SINGLE的基础上增加，后期如果要对BLE DUAL进行修改，应该也是相同的道理。

结合SDK文档进行分析，SDK文档链接地址如下。

http://infocenter.nordicsemi.com/index.jsp?topic=%2Fcom.nordic.infocenter.sdk%2Fdita%2Fsdk%2Fnrf5_sdk.html

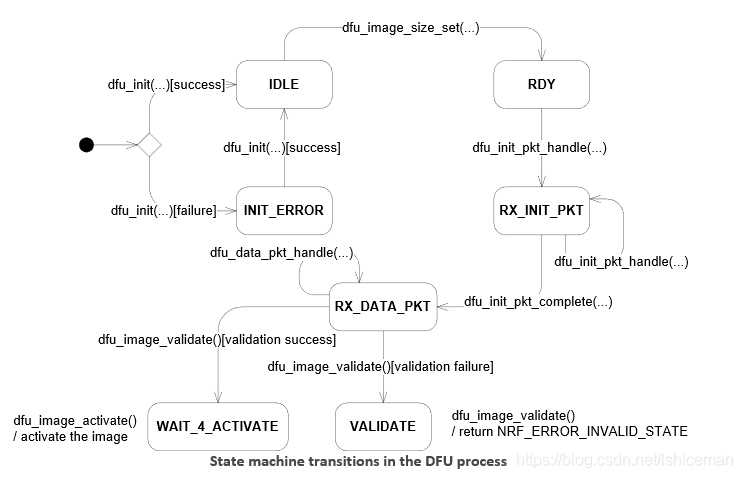

直接查看SDK文档的DFU state machine部分，描述了DFU程序是事件驱动型的，所以必须了解各种状态和事件，从下图可以看出，DFU的入口是dfu_init(...)函数，初始化相关数据并将状态设置为IDLE，空闲状态。

dfu_transport_ble.c主要是负责BLE的通讯，然后根据不同的状态调用dfu_single_bank.c里面相应的事件处理函数。经分析，主要的事件处理函数和调用的方法函数主要有以下几个：

1. uint32_t dfu_start_pkt_handle(dfu_update_packet_t * p_packet)

在上图中dfu_init(...)后先有个duf_image_size_set(...)的操作，就是在这个事件中处理的，此函数中判断新固件的长度是否合法，再将返回值通过dfu_transport_ble.c返回给主机。如果长度合法，再设置m_functions函数的prepare方法和cleared方法。

prepare方法用于格式化固件区，并设置DFU状态为DFU_STATE_PREPARING。在DUAL BANK中，此方法 是格式化交换区。

cleared方法 用于格式化固件信息区，此区保存固件的校验码等信息，用于启动时校验固件是否有效。在DUAL BANK中，此方法 是格式化交换区固件信息。

在回调的后面，由于处于IDLE状态，因此会马上调用prepare方法进行固件区域清空。实际上是调用pstorage的方法进行ERASE操作，pstorage操作完成后，会调用pstorage_callback_handler()回调进行DFU状态设置为DFU_STATE_RDY。准备进入下一步操作。

在修改BT支持SPI FLASH的时候，就要在prepare操作里面进行一个修改，进行SPI FLASH的SWAP区格式化。由于没有使用pstorage，所以还要手动调用一次pstorage_callback_handler()回调。

1. uint32_t dfu_init_pkt_handle(dfu_update_packet_t * p_packet)

进入DFU_STATE_RDY状态后，主要调用该事件函数进行处理。主要用于设置新固件的信息，包括CRC、版本、HASH之类的信息，这里无需再详细分析。

1. uint32_t dfu_init_pkt_complete(void)

INIT数据传输完成后，调用该事件将INIT参数设置到dfu_init_template.c里面，再将DFU状态设置为DFU_STATE_RX_DATA_PKT，准备进行数据包接收。

1. uint32_t dfu_data_pkt_handle(dfu_update_packet_t * p_packet)

在该事件处理函数中进行固件数据包的接收，并通过pstorage写入到FLASH中，写入完成后通过pstorage_callback_handler()调用dfu_transport_ble.c中的dfu_cb_handler()回调，告诉主机接收完成。并且在dfu_cb_handler()回调中进行是否接收完最后一个包的判断，通过if (mp_final_packet == p_data)语句进行判断，以进入下一步处理。

在修改BT支持SPI FLASH的时候，这个事件函数也是要进行修改的。修改为将固件数据写入到SPI FLASH中，同样是由于使用了pstorage模块，所以还要手动调用一次pstorage_callback_handler()回调，注意调用的参数需要不同。

另外还要重点注意的是，由于dfu_cb_handler()是通过mp_final_packet进行是否接收完成的判断的，而mp_final_packet的赋值又是在调用dfu_data_pkt_handle()之后的，所以这里可能需要增加一个标志的处理。

1. uint32_t dfu_image_validate()

固件数据接收完成后，主机发送BLE_DFU_VALIDATE命令调用此函数进行固件的校验。在SINGLE中是通过dfu_init_postvalidate()函数直接校验固件区的程序的，如果校验错误，则返回错误码，正确则将DFU状态设置为DFU_STATE_WAIT_4_ACTIVATE，在SINGLE中是将新固件参数进行写入。

在修改BT支持SPI FLASH的时候，这个地方也是要进行修改的。在这里将SPI FLASH里面的固件读取出来进行CRC校验，并与刚开始INIT参数的CRC进行比较，如果相等则说明固件校验成功。

1. static uint32_t dfu_activate_app(void)

最后通过dfu_activate_app()进行固件的写入。在SINGLE BANK中，此函数实际不进行固件的写入，只是将固件参数进行更新。在DUAL BANK中，则会将交换区数据移动到固件区后，再进行参数更新。

此函数也是重点要修改的地方，可以建一个缓存数据，将SPI FLASH的数据分批读取出来，再通过pstorage操作写入固件区，可以通过pstorage的回调进行重复调用该函数，分批将数据写入，所有数据写入完成后再将参数进行更新。

• 总结

上述分析的红色标注文字基本上是需要修改的地方，理解DFU流程后修改起来应该是比较容易的，注意的是要进行多次测试才能用于量产产品中，而且要对最大长度的固件进行测试。

另外为了不改变其它源文件的内容，可以使用定时器模拟pstorage的回调，主要是不需要修改mp_final_packet的判断是否最终包。
