OSI模型（为后一篇TCP/IP 4层模型做铺垫）

一、OSI简介

OSI模型，即开放式通信系统互联参考模型(Open System Interconnection,OSI/RM,Open Systems Interconnection Reference Model)，是国际标准化组织(ISO)提出的一个试图使各种计算机在世界范围内互连为网络的标准框架，简称OSI。

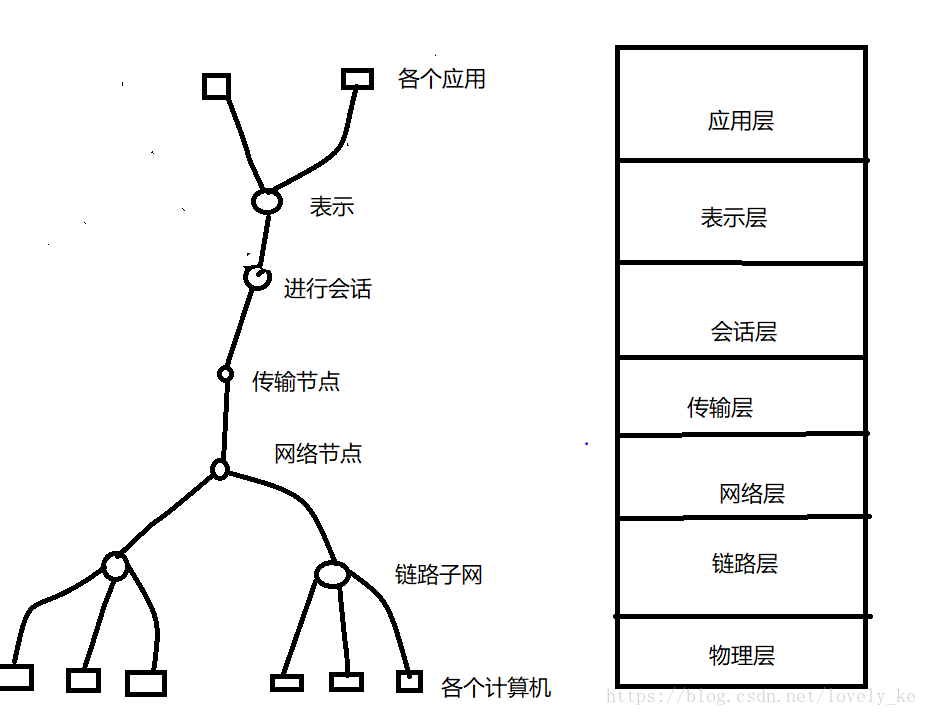

OSI将计算机网络体系(architecture）划分为以下七层：

物理层：将数据转换为可通过物理介质传送的电子信号相当于邮局中的搬运工人

数据链路层：决定访问网络介质的方式

在此层将数据分帧，并处理流控制。本层指定拓扑结构并提供硬件寻址，相当于邮局中的装拆箱工人

网络层：使用权数据路由经过大型网络相当于邮局中的排序工人

传输层：提供终端到终端的可靠连接相当于公司跑邮局的送信职员

会话层：允许用户使用简单以及的名称建立连接相当于公司中收寄信、写信封和信封的秘书

表示层：协商数据交换格式相当于公司中简报老板、替老板写信的助理

应用层：用户的应用程序和网络之间的接口老板

二、各个层的详解

1、物理层：

　　主要功能：利用传输介质为数据链路层提供物理连接，实现比特流的透明传输。

　　作用：实现相邻计算机节点之间比特流的透明传输，尽可能屏蔽掉具体传输介质与物理设备的差异。使其上面的数据链路层不必考虑网络的具体传输介质是什么。

　　透明传输的意义就是：不管传的是什么，所采用的设备只是起一个通道作用，把要传输的内容完好的传到对方！

2、数据链路层：负责建立和管理节点间的链路。

　　主要功能：它控制网络层与物理层之间的通信。它的主要功能是如何在不可靠的物理线路上进行数据的可靠传递。为了保证

传输，从网络层接收到的数据被分割成特定的可被物理层传输的帧。作用包括：物理地址寻址、数据的成帧、流

量控制、数据的检错、重发等。

　　具体工作：接受来自物理层的位流形式的数据，并封装成帧，传送到上一层；同样，也将来自上一层的数据帧，拆装为位

流形式的数据转发到物理层；并且还负责处理接受端发回的确认帧的信息，以便提供可靠的数据传输。

　　该层通常又被分为媒体访问控制(MAC)和逻辑链路控制(LLC)两个子层：
　　　　MAC子层的主要任务是解决共享型网络中多用户对信道竞争的问题，完成网络介质的访问控制。
　　　　LLC子层的主要任务是建立和维护网络连接，执行差错校验、流量控制和链路控制。

3、网络层：是OSI参考模型中最复杂的一层，也是通信子网最高的一层，它在下两层的基础上向资源子网提供服务。

　　主要任务：网络地址翻译成对应的物理地址，并决定如何将数据从发送方路由到接收方。通过路由算法，为报文或分组通过通信子网选择最适当的路径。该层控制数据链路层与物理层之间的信息转发，建立、维持与终止网络的连接。具体的说，数据链路层的数据在这一层被转换为数据包，然后通过路径选择、分段组合、顺序、进/出路由等控制，将信息从一个网络设备传送到另一个网络设备。

“路由”是基于编址方案、使用模式以及可达性来指引数据的发送。

　　一般的，数据链路层是解决统一网络内节点之间的通信，而网络层主要解决不同子网之间的通信。例如路由选择问题。

　　在实现网络层功能时，需要解决的主要问题如下：
　　　　寻址：数据链路层中使用的物理地址（如MAC地址）仅解决网络内部的寻址问题。在不同子网之间通信时，为了识别和找到网络中的设备，每一子网中的设备都会被分配一个唯一的地址。由于各个子网使用的物理技术可能不同，因此这个地址应当是逻辑地址（如IP地址）
　　　　交换：规定不同的交换方式。常见的交换技术有：线路交换技术和存储转发技术，后者包括报文转发技术和分组转发技术。
　　　　路由算法：当源节点和路由节点之间存在多条路径时，本层可以根据路由算法，通过网络为数据分组选择最佳路径，并将信息从最合适的路径，由发送端传送的接受端。
　　　　连接服务：与数据链路层的流量控制不同的是，前者控制的是网络相邻节点间的流量，后者控制的是从源节点到目的节点间的流量。其目的在于防止阻塞，并进行差错检测

4、传输层：

　　OSI的下三层的主要任务是数据传输，上三层的主要任务是数据处理。而传输层是第四层，因此该层是通信子网和资源子网的接口和桥梁，起到承上启下的作用。

　　主要任务：向用户提供可靠的、端到端的差错和流量控制，保证报文的正确传输。

　　主要作用：向高层屏蔽下层数据通信的具体细节，即向用户透明的传送报文。

　　传输层提供会话层和网络层之间的传输服务，这种服务从会话层获得数据，并在必要时，对数据进行分割，然后，传输层将数据传送到网络层，并确保数据能准确无误的传送到网络层。因此，传输层负责提供两节点之间数据的可靠传送，当两节点的联系确定之后，传输层负责监督工作。综上，传输层的主要功能如下：　　　　　　　　　　　　　　　

传输连接管理：提供建立、连接和拆除传输连接的功能。传输层在网络层的基础上，提供“面向连接”和“面向无连接”两种服务　　　　　　　　　　　　　　　　　　　　　　 处理传输差错：提供可靠的“面向连接”和不可靠的“面向无连接”的数据传输服务、差错控制和流量控制。在提供“面向连接”服务时，通过这一层传输的数据将由目标设备确认，如果在指定的时间内未收到确认信息，数据将被重新发送。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 监控服务质量

5、会话层：是OSI参考模型的第五层，是用户应用程序和网络之间的接口

　　主要任务：向两个实体的表示层提供建立和使用连接的方法。将不同实体之间的表示层的连接称为会话。因此会话层的任务就是组织和协调两个会话进程之间的通信，并对数据交换进行管理。

　　用户可以按照半双工、单工和全工的方式建立会话。当建立会话时，用户必须提供他们想要连接的远程地址。而这些地址与MAC（介质访问控制子层）地址或网络层的逻辑地址不同，他们是为用户专门设计的，更便于用户记忆。域名(DN)就是网络上使用的远程地址。会话层的具体功能如下：　　　　　　　　　　　　　　　　　　　　　　　　　　　　

会话管理：允许用户在两个实体设备之间建立、维持和终止会话，并支持它们之间的数据交换。例如提供单方向会话或双向同时会话，并管理会话中的发送顺序，以及会话所占用时间的长短。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 会话流量控制：提供流量控制和交叉会话功能。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　寻址：使用远程地址建立会话连接。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 出错控制：从逻辑上讲，会话层主要负责数据交换的建立、保持和终止，但实际的工作却是接收来自传输层的数据，并负责纠错。会话控制和远程过程调用均属于这一层的功能。但应注意，此层检查的错误不是通信介质的错误，而是磁盘空间、打印机缺纸等高级类的错误。

6、表示层：

　　表示层是OSI模型的第六层，它对来自应用层的命令和数据进行解释，对各种语法赋予相应的含义，并按照一定的格式传送给会话层。
　　其主要功能是“处理用户信息的表示问题，如编码、数据格式转换和加密解密”等。
　　表示层的具体功能如下：
　　　　数据格式处理：协商和建立数据交换的格式，解决各应用程序之间在数据格式表示上的差异。
　　　　数据的编码：处理字符集和数字的转换。例如由于用户程序中的数据类型（整型或实型、有符号或无符号等）、用户标识等都可以有不同的表示方式，因此，在设备之间需要具有在不同字符集或格式之间转换的功能。
　　　　压缩和解压缩：为了减少数据的传输量，这一层还负责数据的压缩与恢复。
　　　　数据的加密和解密：可以提高网络的安全性。

7、应用层

　　应用层是OSI参考模型的最高层，它是计算机用户，以及各种应用程序和网络之间的接口。

　　主要功能：直接向用户提供服务，完成用户希望在网络上完成的各种工作。它在其他6层工作的基础上，负责完成网络中应用程序与网络操作系统之间的联系，建立与结束使用者之间的联系，并完成网络用户提出的各种网络服务及应用所需的监督、管理和服务等各种协议。此外，该层还负责协调各个应用程序间的工作。
　　应用层为用户提供的服务和协议有：文件服务、目录服务、文件传输服务（FTP）、远程登录服务（Telnet）、电子邮件服务（E-mail）、打印服务、安全服务、网络管理服务、数据库服务等。上述的各种网络服务由该层的不同应用协议和程序完成，不同的网络操作系统之间在功能、界面、实现技术、对硬件的支持、安全可靠性以及具有的各种应用程序接口等各个方面的差异是很大的。应用层的主要功能如下：
　　　　用户接口：应用层是用户与网络，以及应用程序与网络间的直接接口，使得用户能够与网络进行交互式联系。
　　　　实现各种服务：该层具有的各种应用程序可以完成和实现用户请求的各种服务。

OSI 7层模型的小结
由于OSI是一个理想的模型，因此一般网络系统只涉及其中的几层，很少有系统能够具有所有的7层，并完全遵循它的规定。
在7层模型中，每一层都提供一个特殊的网络功能。从网络功能的角度观察：下面4层（物理层、数据链路层、网络层和传输层）主要提供数据传输和交换功能，即以节点到节点之间的通信为主；第4层作为上下两部分的桥梁，是整个网络体系结构中最关键的部分；而上3层（会话层、表示层和应用层）则以提供用户与应用程序之间的信息和数据处理功能为主。简言之，下4层主要完成通信子网的功能，上3层主要完成资源子网的功能。

一个很容易理解OSI 七层模型的例子：

OSI七层模式简单通俗理解

这个模型推出的最开始，是因为美国人有两台机器之间进行通信的需求。

需求1：
科学家要解决的第一个问题是，两个硬件之间怎么通信。具体就是一台发些比特流，然后另一台能收到。
于是，科学家发明了物理层：
主要定义物理设备标准，如网线的接口类型、光纤的接口类型、各种传输介质的传输速率等。它的主要作用是传输比特流(就是由1、0转化为电流强弱来进行传输，到达目的地后在转化为1、0，也就是我们常说的数模转换与模数转换)。这一层的数据叫做比特。

需求2：
现在通过电线我能发数据流了，但是，我还希望通过无线电波，通过其它介质来传输。然后我还要保证传输过去的比特流是正确的，要有纠错功能。
于是，发明了数据链路层：
通过各种控制协议，将有差错的物理信道变为无差错的、能可靠传输数据帧的数据链路。

需求3：

现在我可以在两台计算机之间发送数据了，那么如果我要在多台计算机之间发送数据呢？怎么找到我要发的那台？或者，A要给F发信息，中间要经过B，C，D,E，但是中间还有好多节点如K.J.Z.Y。我怎么选择最佳路径？这就是路由要做的事。
于是，发明了网络层。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　通过路由算法，为报文或分组通过通信子网选择最适当的路径。该层控制数据链路层与物理层之间的信息转发，建立、维持与终止网络的连接。具体的说，数据链路层的数据在这一层被转换为数据包，然后通过路径选择、分段组合、顺序、进/出路由等控制，将信息从一个网络设备传送到另一个网络设备。一般的，数据链路层是解决统一网络内节点之间的通信，而网络层主要解决不同子网之间的通信。例如路由选择问题。

需求4：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　现在我能发正确的发比特流数据到另一台计算机了，但是当我发大量数据时候，可能需要好长时间，例如一个视频格式的，网络会中断好多次（事实上，即使有了物理层和数据链路层，网络还是经常中断，只是中断的时间是毫秒级别的）。那么，我还须要保证传输大量文件时的准确性。于是，我要对发出去的数据进行封装。就像发快递一样，一个个地发。
于是，先发明了传输层。
向用户提供可靠的、端到端的差错和流量控制，保证报文的正确传输。提供建立、连接和拆除传输连接的功能。传输层在网络层基础上，提供“面向连接”和“面向无连接”两种服务。例如TCP，是用于发大量数据的，我发了1万个包出去，另一台电脑就要告诉我是否接受到了1万个包，如果缺了3个包，就告诉我是第1001，234，8888个包丢了，那我再发一次。这样，就能保证对方把这个视频完整接收了。
例如UDP，是用于发送少量数据的。我发20个包出去，一般不会丢包，所以，我不管你收到多少个。在多人互动游戏，也经常用UDP协议，因为一般都是简单的信息，而且有广播的需求。如果用TCP，效率就很低，因为它会不停地告诉主机我收到了20个包，或者我收到了18个包，再发我两个！如果同时有1万台计算机都这样做，那么用TCP反而会降低效率，还不如用UDP，主机发出去就算了，丢几个包你就卡一下，算了，下次再发包你再更新。

需求5：
现在我们已经保证给正确的计算机，发送正确的封装过后的信息了。但是用户级别的体验好不好？难道我每次都要调用TCP去打包，然后调用IP协议去找路由，自己去发？当然不行，所以我们要建立一个自动收发包，自动寻址的功能。
于是，发明了会话层。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　会话层的作用就是建立和管理应用程序之间的通信。允许用户在两个实体设备之间建立、维持和终止会话，并支持它们之间的数据交换。例如提供单方向会话或双向同时会话，并管理会话中的发送顺序，以及会话所占用时间的长短。

需求6：
现在我能保证应用程序自动收发包和寻址了。但是我要用Linux给window发包，两个系统语法不一致，就像安装包一样，exe是不能在linux下用的，shell在window下也是不能直接运行的。于是需要表示层，帮我们解决不同系统之间的通信语法问题。

需求7：
OK，现在所有必要条件都准备好了，我们可以写个android程序，web程序去实现需求把。

三、工作在各层的实体

一个设备工作在哪一层，关键看它工作时利用哪一层的数据头部信息。网桥工作时，是以MAC头部来决定转发端口的，因此显然它是数据链路层的设备。
具体说:

物理层：网卡，网线，集线器，中继器，调制解调器

数据链路层：网桥，交换机

网络层：路由器

网关工作在第四层传输层及其以上

集线器是物理层设备,采用广播的形式来传输信息。
交换机就是用来进行报文交换的机器。多为链路层设备(二层交换机)，能够进行地址学习，采用存储转发的形式来交换报文.。
路由器的一个作用是连通不同的网络，另一个作用是选择信息传送的线路。选择通畅快捷的近路，能大大提高通信速度，减轻网络系统通信负荷，节约网络系统资源，提高网络系统畅通率。
交换机和路由器的区别
交换机拥有一条很高带宽的背部总线和内部交换矩阵。交换机的所有的端口都挂接在这条总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在则广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加入内部MAC地址表中。
使用交换机也可以把网络“分段”，通过对照MAC地址表，交换机只允许必要的网络流量通过交换机。通过交换机的过滤和转发，可以有效的隔离广播风暴，减少误包和错包的出现，避免共享冲突。
交换机在同一时刻可进行多个端口对之间的数据传输。每一端口都可视为独立的网段，连接在其上的网络设备独自享有全部的带宽，无须同其他设备竞争使用。当节点A向节点D发送数据时，节点B可同时向节点C发送数据，而且这两个传输都享有网络的全部带宽，都有着自己的虚拟连接。假使这里使用的是10Mbps的以太网交换机，那么该交换机这时的总流通量就等于2×10Mbps＝20Mbps，而使用10Mbps的共享式HUB时，一个HUB的总流通量也不会超出10Mbps。总之，交换机是一种基于MAC地址识别，能完成封装转发数据包功能的网络设备。交换机可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。
从过滤网络流量的角度来看，路由器的作用与交换机和网桥非常相似。但是与工作在网络物理层，从物理上划分网段的交换机不同，路由器使用专门的软件协议从逻辑上对整个网络进行划分。例如，一台支持IP协议的路由器可以把网络划分成多个子网段，只有指向特殊IP地址的网络流量才可以通过路由器。对于每一个接收到的数据包，路由器都会重新计算其校验值，并写入新的物理地址。因此，使用路由器转发和过滤数据的速度往往要比只查看数据包物理地址的交换机慢。但是，对于那些结构复杂的网络，使用路由器可以提高网络的整体效率。路由器的另外一个明显优势就是可以自动过滤网络广播。

集线器与路由器在功能上有什么不同?
首先说HUB,也就是集线器。它的作用可以简单的理解为将一些机器连接起来组成一个局域网。而交换机（又名交换式集线器）作用与集线器大体相同。但是两者在性能上有区别：集线器采用的式共享带宽的工作方式，而交换机是独享带宽。这样在机器很多或数据量很大时，两者将会有比较明显的。而路由器与以上两者有明显区别，它的作用在于连接不同的网段并且找到网络中数据传输最合适的路径。路由器是产生于交换机之后，就像交换机产生于集线器之后，所以路由器与交换机也有一定联系，不是完全独立的两种设备。路由器主要克服了交换机不能路由转发数据包的不足。

总的来说，路由器与交换机的主要区别体现在以下几个方面：
（1）工作层次不同
最初的的交换机是工作在数据链路层，而路由器一开始就设计工作在网络层。由于交换机工作在数据链路层，所以它的工作原理比较简单，而路由器工作在网络层，可以得到更多的协议信息，路由器可以做出更加智能的转发决策。

（2）数据转发所依据的对象不同
交换机是利用物理地址或者说MAC地址来确定转发数据的目的地址。而路由器则是利用IP地址来确定数据转发的地址。IP地址是在软件中实现的，描述的是设备所在的网络。MAC地址通常是硬件自带的，由网卡生产商来分配的，而且已经固化到了网卡中去，一般来说是不可更改的。而IP地址则通常由网络管理员或系统自动分配。

（3）传统的交换机只能分割冲突域，不能分割广播域；而路由器可以分割广播域
由交换机连接的网段仍属于同一个广播域，广播数据包会在交换机连接的所有网段上传播，在某些情况下会导致通信拥挤和安全漏洞。连接到路由器上的网段会被分配成不同的广播域，广播数据不会穿过路由器。虽然第三层以上交换机具有VLAN功能，也可以分割广播域，但是各子广播域之间是不能通信交流的，它们之间的交流仍然需要路由器。

（4）路由器提供了防火墙的服务
路由器仅仅转发特定地址的数据包，不传送不支持路由协议的数据包传送和未知目标网络数据包的传送，从而可以防止广播风暴。
